Blok zaciskowy InLine®, 2 gniazda RJ45, proste, do szyny DIN

• Oszczędność czasu podczas montażu: Dwie listwy zaciskowe na 8 przewodów plus ekranowanie umożliwiają szybkie, bezzautomatyczne okablowanie – przy pomocy płaskiego śrubokręta ? 2,5 mm, odpowiednie dla przewodów 16–26 AWG.
• Podwójny interfejs RJ45 z oddzielnym prowadzeniem sygnałów Dwa standardowe gniazda RJ45 (8P8C) w wersji prostej są połączone niezależnie – idealne do równoległego prowadzenia kabli, rozwiązań redundantnych lub do celów testowych.
• Montaż na szynie DIN dla uporządkowanej integracji systemu: Solidna obudowa z zamontowanym klipsem do szyny DIN – idealna do strukturalnego okablowania sieciowego i sterującego w szafach sterowniczych.
• Wszechstronne zastosowanie w przemyśle: Nadaje się do dystrybucji sygnału Ethernet, komunikacji maszynowej, projektów wbudowanych lub diagnostyki sieci w środowiskach testowych.
• Wysoka jakość sygnału: Rezystancja izolacji ? 10 M? przy 300 V DC i prąd znamionowy 1,0 A na pin zapewniają niezawodną i bezpieczną transmisję danych – nawet przy ciągłym obciążeniu w środowiskach przemysłowych.

Blok zaciskowy InLine® z dwoma gniazdami RJ45 (8P8C, wersja prosta) i oddzielnym przypisaniem zacisków został opracowany z myślą o strukturalnych połączeniach sieciowych w szafach sterowniczych, środowiskach testowych lub systemach wbudowanych.

Oba gniazda są całkowicie niezależnie podłączone do listwy zaciskowej z 9 przyłączami (8 sygnałów + ekran) – idealnej do równoległego prowadzenia sygnałów, rozwiązań redundantnych lub pomiarów porównawczych.

Listwy zaciskowe (rozstaw 5,0 mm) obsługują przewody pojedyncze w zakresie 16–26 AWG i można je okablować za pomocą płaskiego śrubokręta ? 2,5 mm.

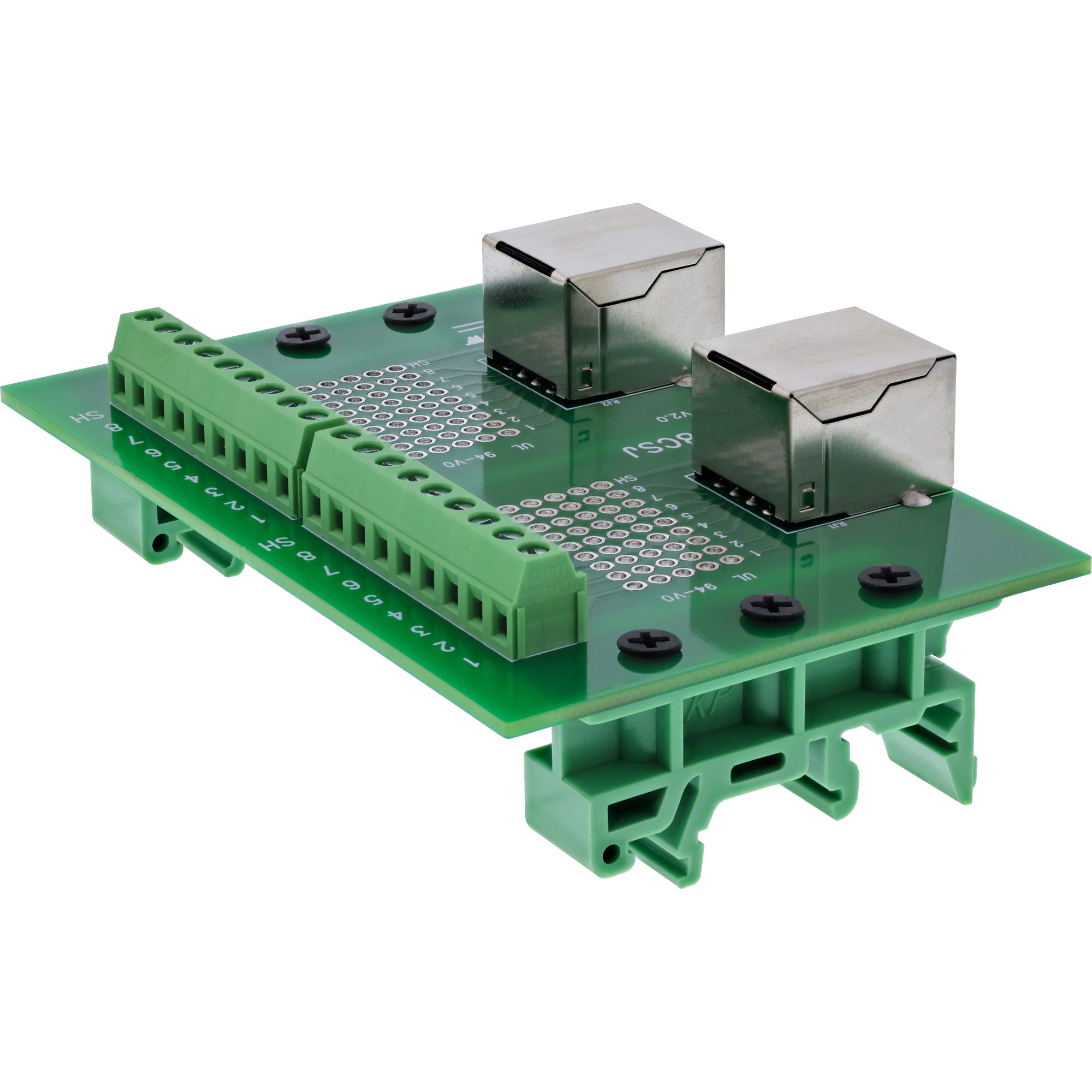

Dzięki zamontowanemu fabrycznie uchwytowi do szyny DIN moduł jest od razu gotowy do zgodnej z normami integracji z popularnymi systemami szyn montażowych.

Solidna konstrukcja, przemyślane prowadzenie sygnałów oraz sprawdzone zabezpieczenia przed zwarciem i nieprawidłowym podłączeniem sprawiają, że adapter jest idealnym wyborem do wymagających zastosowań przemysłowej sieci Ethernet.

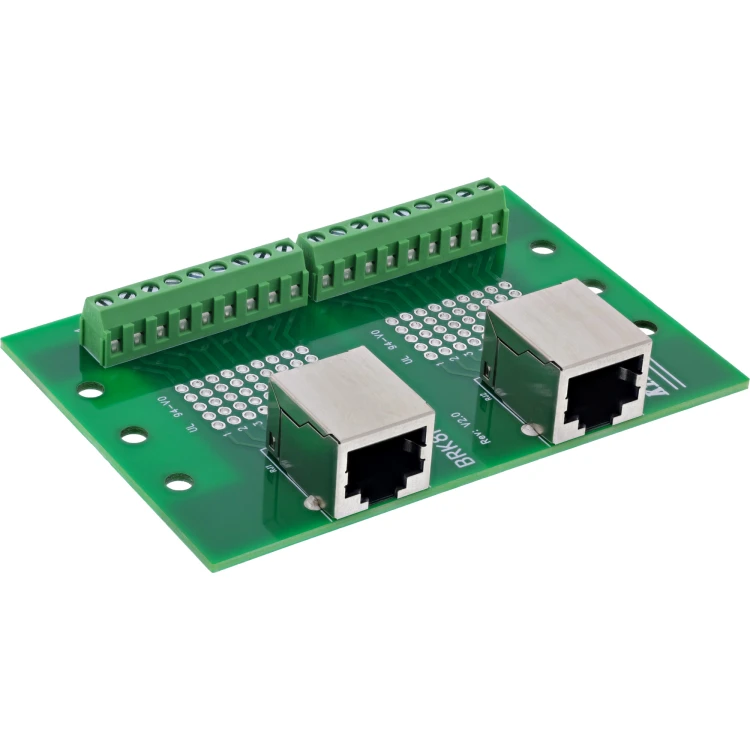

• Interfejs RJ45: 2x gniazdo 8P8C (konfiguracja prosta)

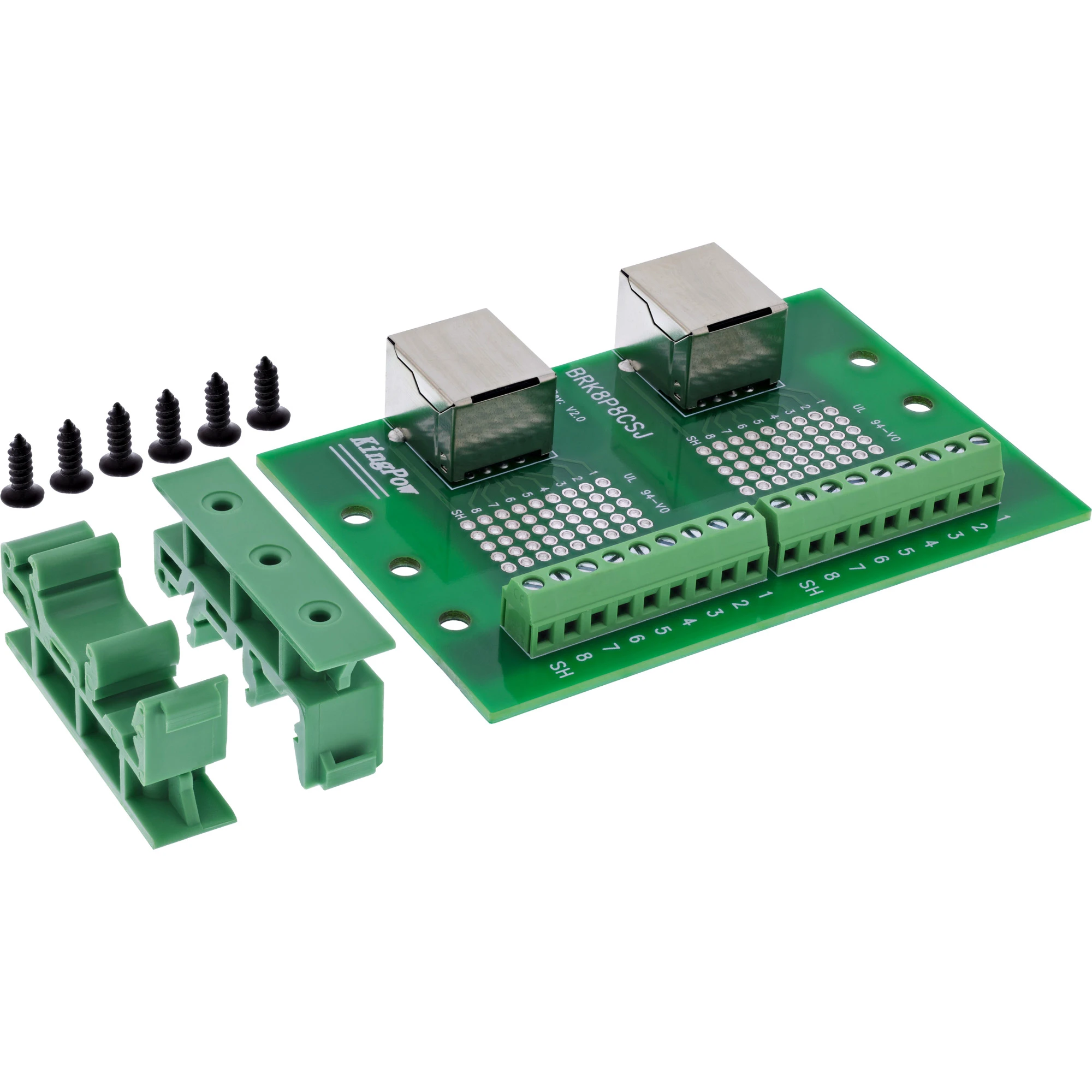

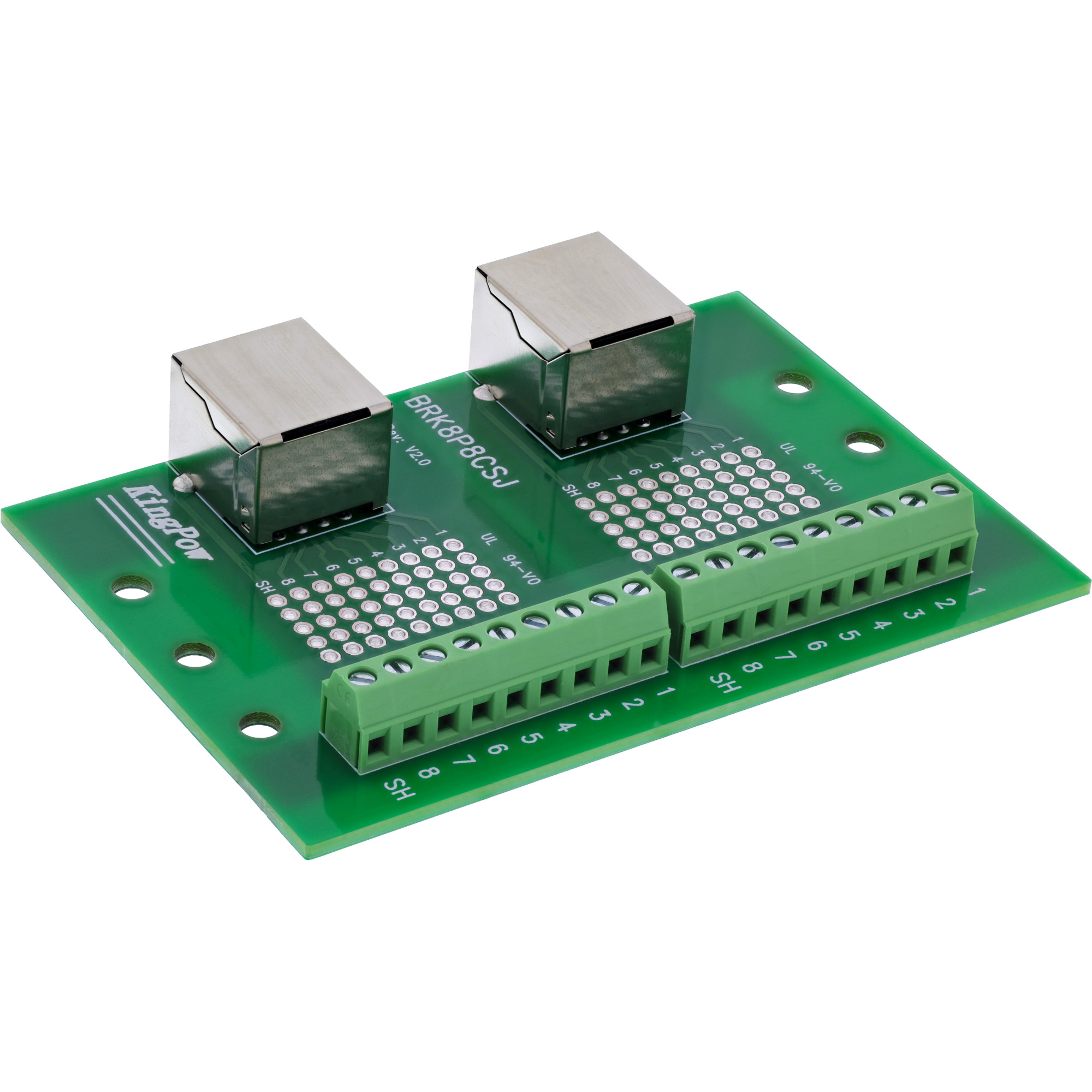

• Listwa zaciskowa: 2x 9 zacisków (8 sygnałów + ekran), rozstaw 5,0 mm, z płytką dociskową
• Zakres połączeń: 16–26 AWG
• Obsługa: Za pomocą śrubokręta płaskiego ? 2,5 mm
• Prąd znamionowy: 1,0 A na pin
• Maks. Napięcie robocze: 100 V między dwoma sygnałami
• Rezystancja izolacji: ? 10 M? przy 300 V DC
• Temperatura pracy: od –20 °C do +70 °C
• Warstwa izolacyjna: Izolacja EVA od spodu
• Montaż: Przystosowany do szyny DIN typu top-hat
• Wymiary: ok. 60,45 × 89,7 × 43,0 mm (szer. × wys. × gł.)
