Blok zaciskowy InLine®, gniazdo RJ45, skierowane do góry, do szyny DIN

• Oszczędność czasu podczas montażu: Listwa zaciskowa śrubowa na 8 przewodów wraz z ekranem umożliwia szybkie okablowanie – przy użyciu płaskiego śrubokręta ? 2,5 mm, odpowiednia dla przewodów o przekroju 16–26 AWG.
• Zintegrowany interfejs RJ45 do okablowania strukturalnego: Standardowe gniazdo RJ45 (8P8C) umożliwia bezpośrednie podłączenie do komponentów sieciowych – idealne do prac serwisowych lub w środowiskach testowych.
• Oszczędzający miejsce montaż na szynie DIN: Obudowa została zaprojektowana z myślą o szybkim montażu na szynach DIN – szczególnie nadaje się do instalacji strukturalnych w szafach sterowniczych.
• Wszechstronne zastosowanie w przemyśle: Do zastosowań w diagnostyce sieci, komunikacji maszynowej, prototypowaniu, technice sterowania lub systemach wbudowanych.
• Wysoka jakość sygnału: Rezystancja izolacji ? 10 M? przy 300 V DC i prąd znamionowy 1,0 A na pin zapewniają niezawodną i bezpieczną transmisję danych – nawet przy ciągłym obciążeniu w środowiskach przemysłowych.

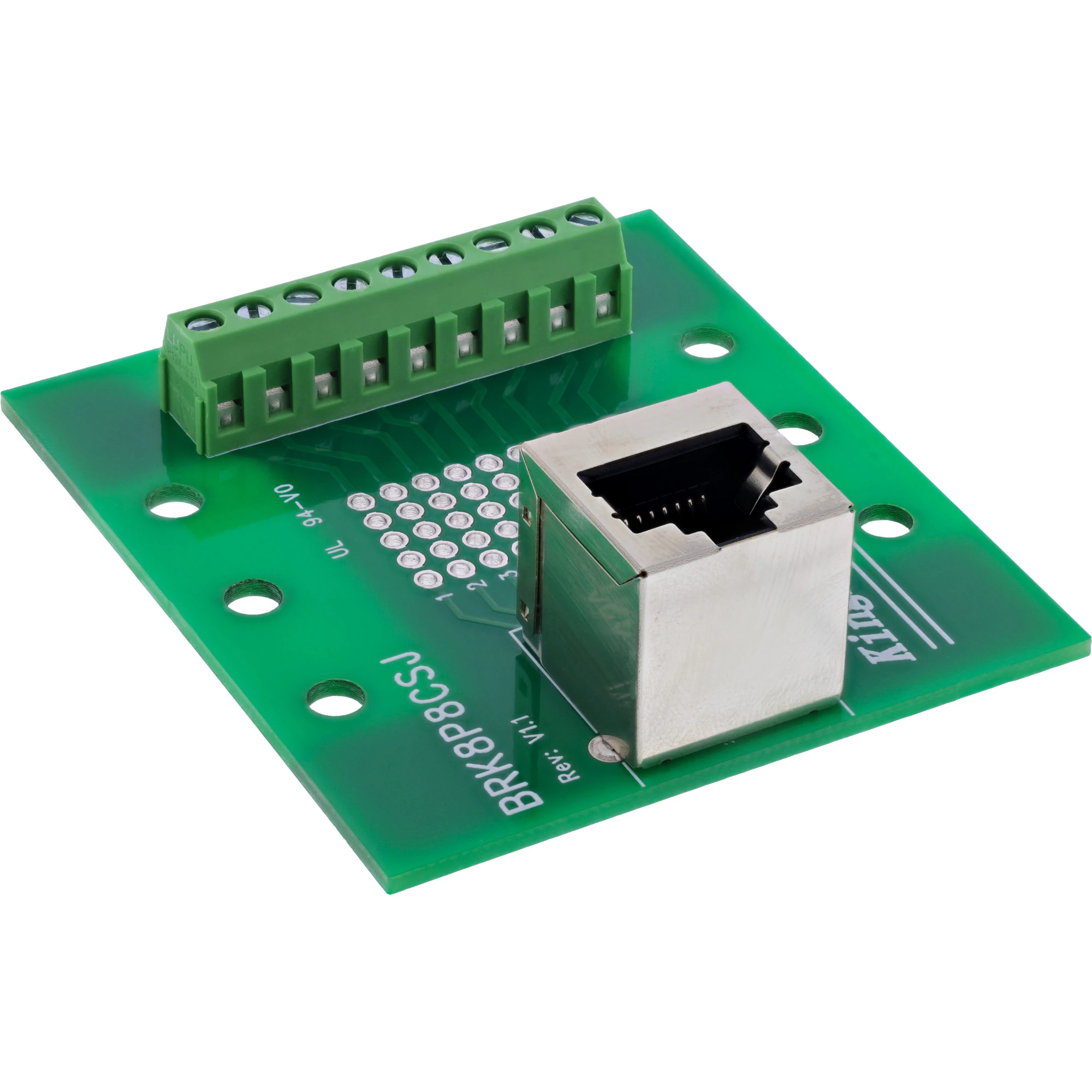

Blok zaciskowy InLine® RJ45 z gniazdem skierowanym do góry i boczną listwą zaciskową został opracowany do profesjonalnego zastosowania w szafach sterowniczych lub laboratoriach. 8-pinowe gniazdo RJ45 (8P8C) jest trwale zintegrowane z obudową i łączy się bezpośrednio z wewnętrzną listwą zaciskową.

Osiem przewodów i dodatkowy styk ekranujący można szybko i przejrzyście podłączyć za pomocą zacisków śrubowych dostępnych z boku. Zaciski obsługują przewody skręcone w zakresie 16–26 AWG i można je niezawodnie podłączyć za pomocą płaskiego śrubokręta ? 2,5 mm.

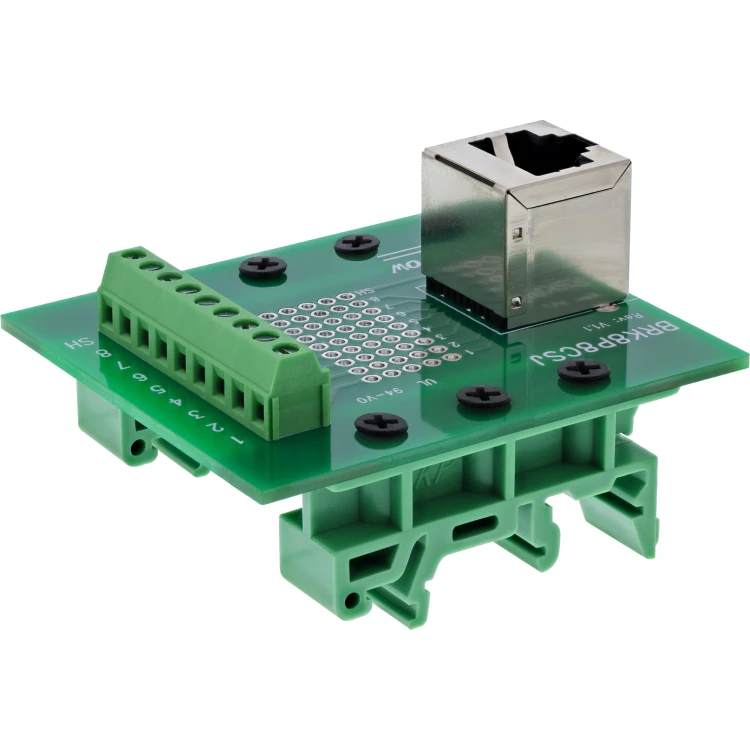

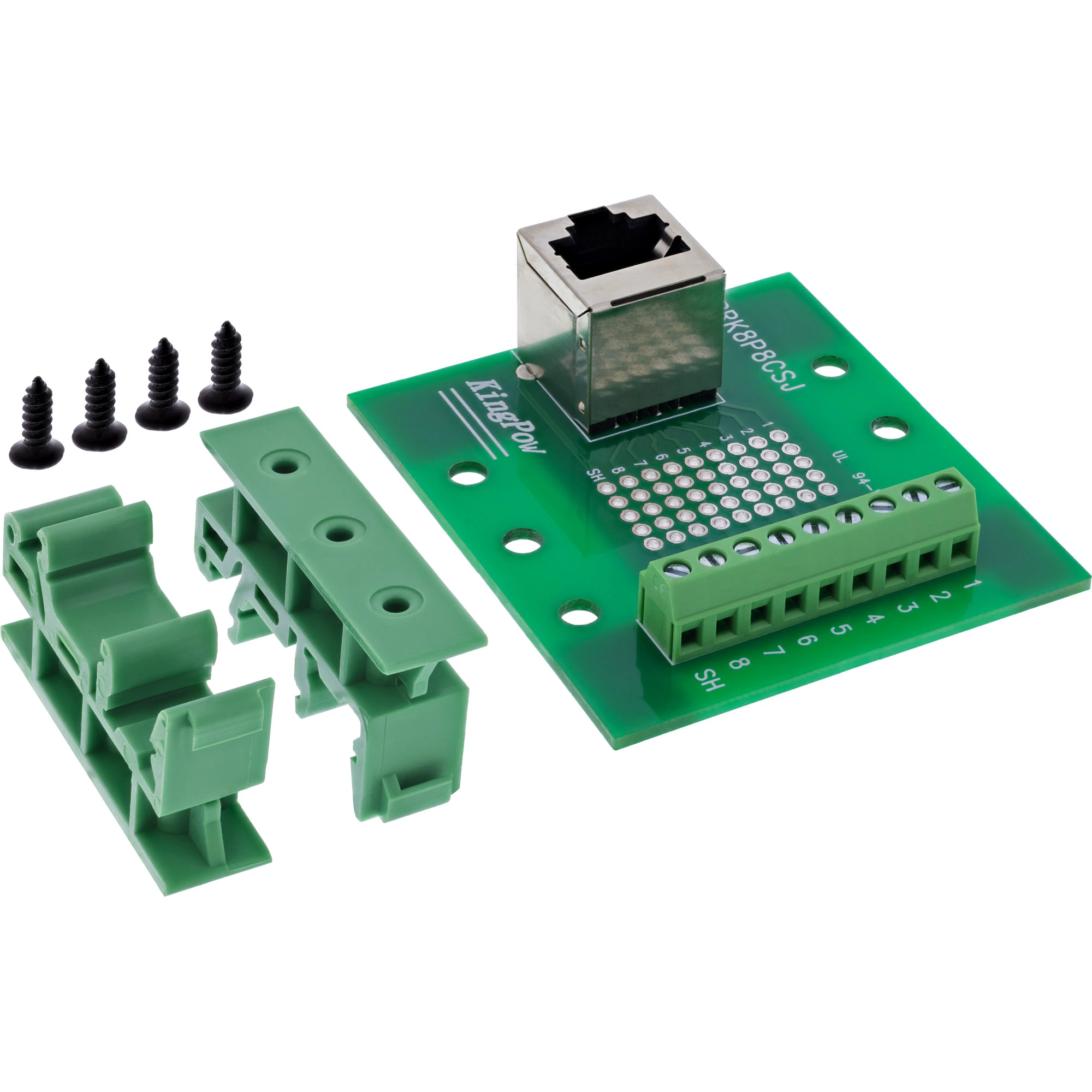

Wstępnie zmontowany uchwyt do montażu na szynie DIN jest idealny do instalacji strukturalnych i układów testowych. W 100% przetestowany pod kątem zwarć i błędnego okablowania.

• Interfejs RJ45: Gniazdo 8P8C (skierowane do góry)
• Listwa zaciskowa: 9 zacisków (8 sygnałów + ekran), rozstaw 5,0 mm, z płytką dociskową
• Zakres podłączeń: 16–26 AWG
• Obsługa: Za pomocą płaskiego śrubokręta ? 2,5 mm
• Prąd znamionowy: 1,0 A na pin
• Maks. Napięcie robocze: 100 V między dwoma sygnałami
• Rezystancja izolacji: ? 10 M? przy 300 V DC
• Temperatura pracy: od –20 °C do +70 °C
• Warstwa izolacyjna: Izolacja EVA od spodu
• Montaż: Przystosowany do szyny DIN typu top-hat
• Wymiary: ok. 60,45 × 53,6 × 43,0 mm (szer. × wys. × gł.)
