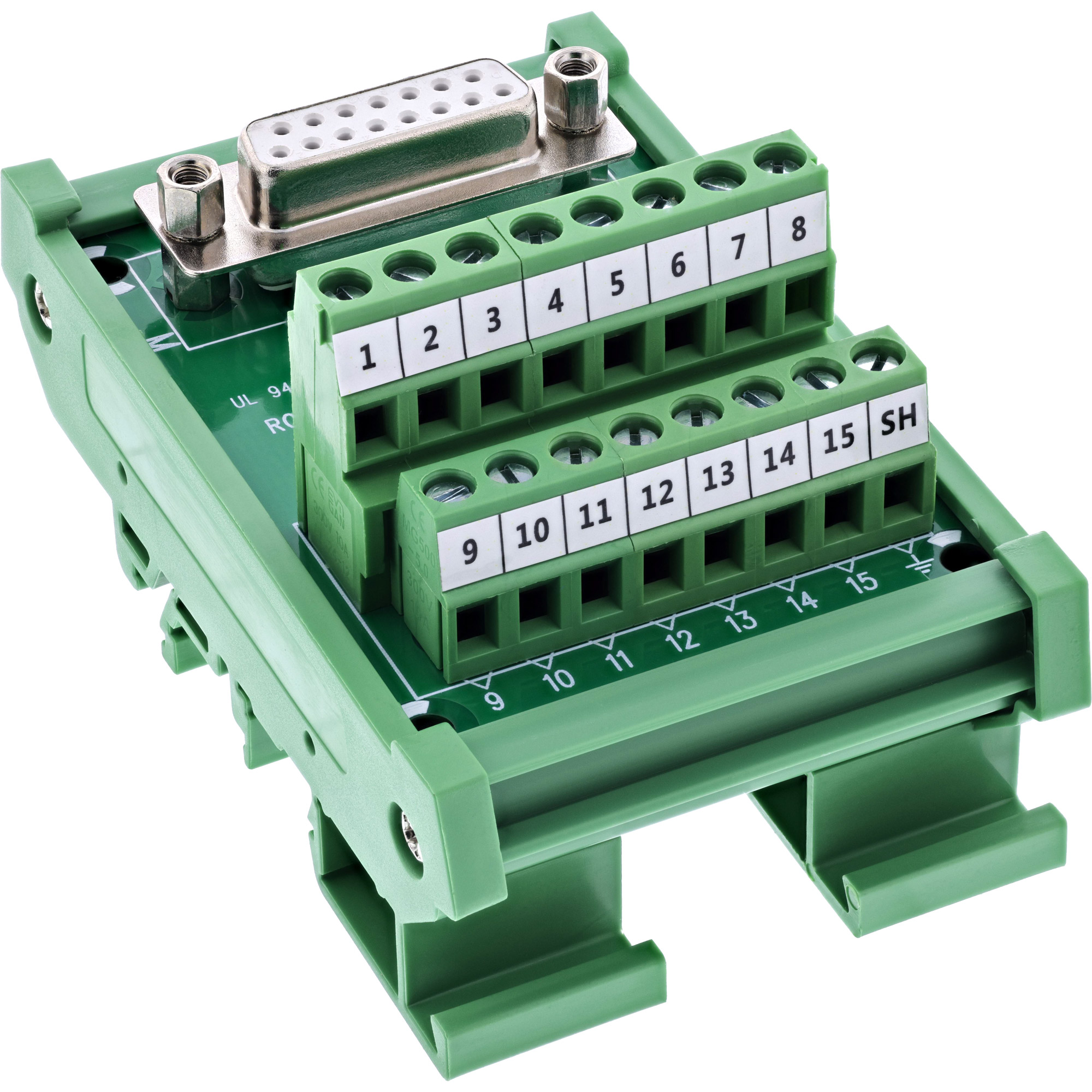

Blok zaciskowy InLine® D-Sub 15, gniazdo, zacisk śrubowy, do szyny DIN

• Oszczędność czasu podczas montażu: Szybkie okablowanie za pomocą zacisków śrubowych dla przewodów 16–24 AWG – przy użyciu płaskiego śrubokręta ? 2,5 mm.
• Stabilne połączenie dzięki blokadzie śrubowej: 2-rzędowe gniazdo D-Sub-15 jest wyposażone w gwint montażowy (UNC #4-40) i umożliwia bezpieczne mocowanie mechaniczne za pomocą pasujących wtyków.
• Wszechstronne zastosowanie w przemyśle: Idealne do szeregowych linii sterujących w szafach sterowniczych, stanowiskach testowych, systemach sterowania lub automatyce budynkowej.
• Montaż na szynie DIN do instalacji strukturalnych: Solidna obudowa na szynę DIN umożliwia bezpośredni montaż na szynach montażowych – zgodnie z normami, bezpiecznie i oszczędzając miejsce.
• Wysoka jakość sygnału: Rezystancja izolacji ? 10 M? przy 300 V DC i prąd znamionowy 1,0 A na pin zapewniają niezawodną transmisję sygnału – nawet przy obciążeniu ciągłym.

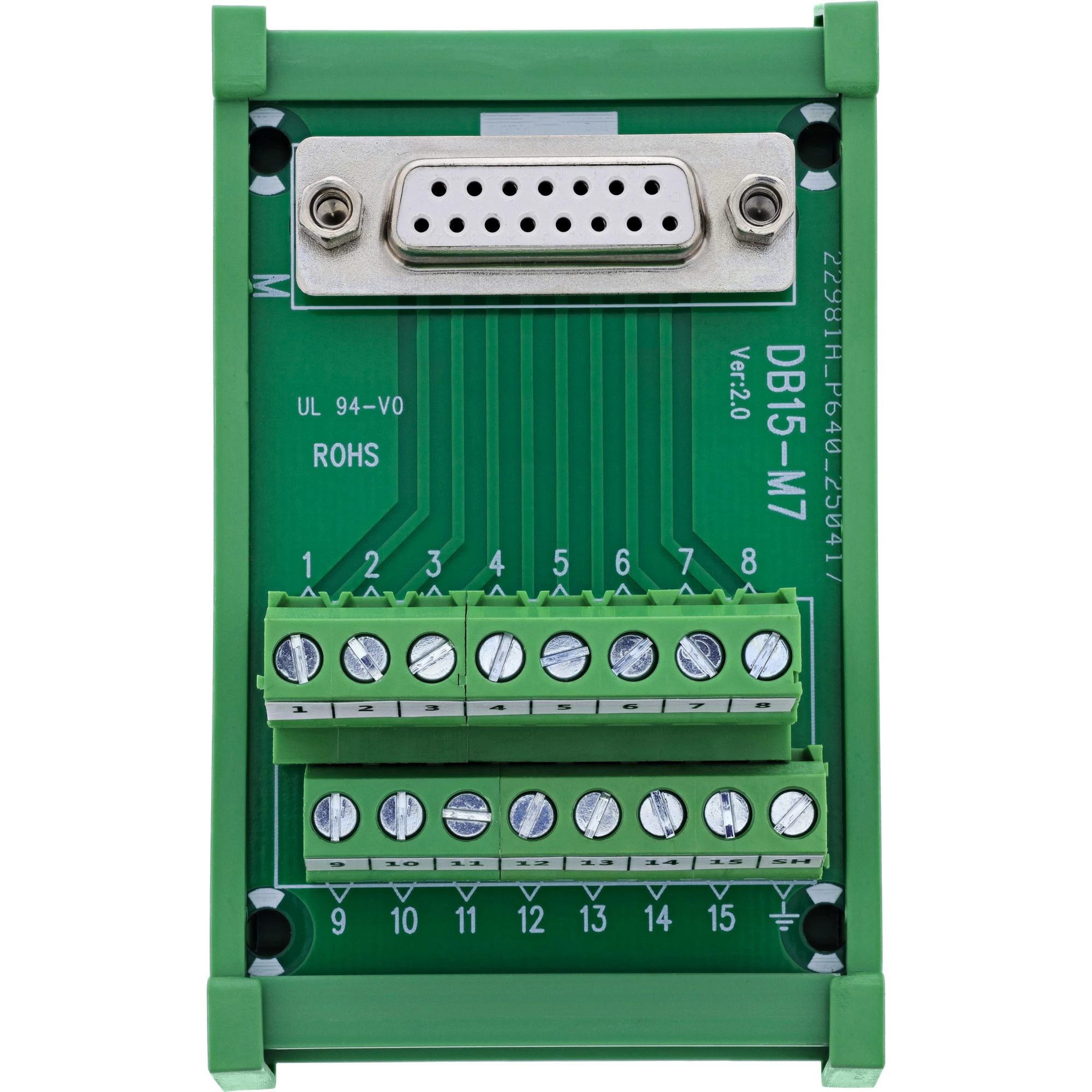

Blok zaciskowy InLine® D-Sub 15 z gniazdem w wersji 2-rzędowej został zaprojektowany specjalnie do instalacji strukturalnych w szafach sterowniczych. Dostępne z boku zaciski śrubowe z płytką dociskową umożliwiają podłączenie pojedynczych przewodów w zakresie 16–24 AWG. Okablowanie przy użyciu narzędzi wykonuje się za pomocą śrubokręta płaskiego ? 2,5 mm.

Gniazdo posiada zintegrowaną blokadę śrubową (UNC #4-40) zapewniającą bezpieczne połączenie z pasującymi wtykami. Wstępnie zamontowany uchwyt do szyny DIN umożliwia bezpośredni montaż na standardowych szynach montażowych. Warstwa izolacyjna z EVA na spodzie zapewnia dodatkową ochronę podczas montażu na powierzchniach przewodzących.

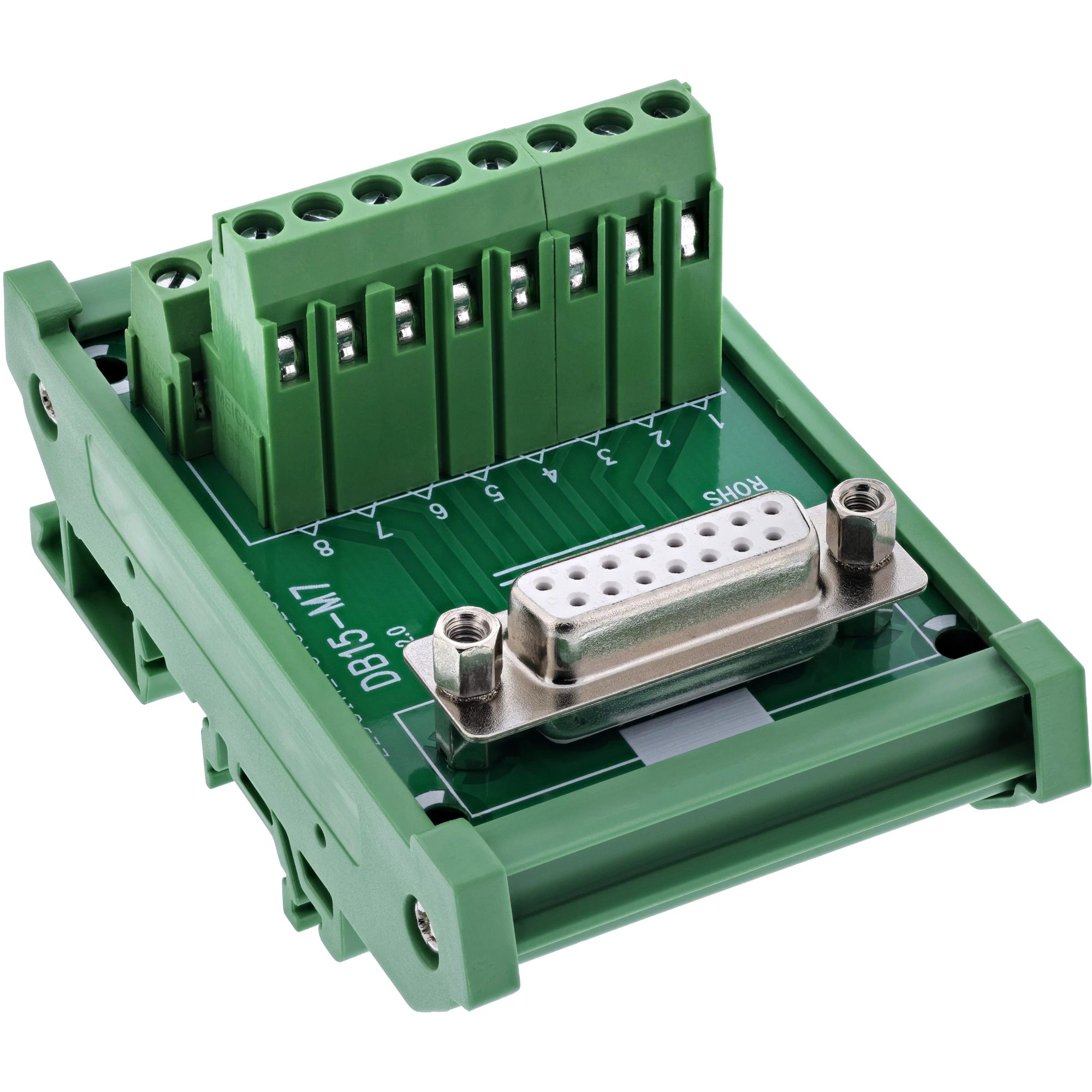

• Gniazdo D-Sub 15: 2-rzędowe, z gwintem montażowym do blokady wtyku (UNC #4-40)

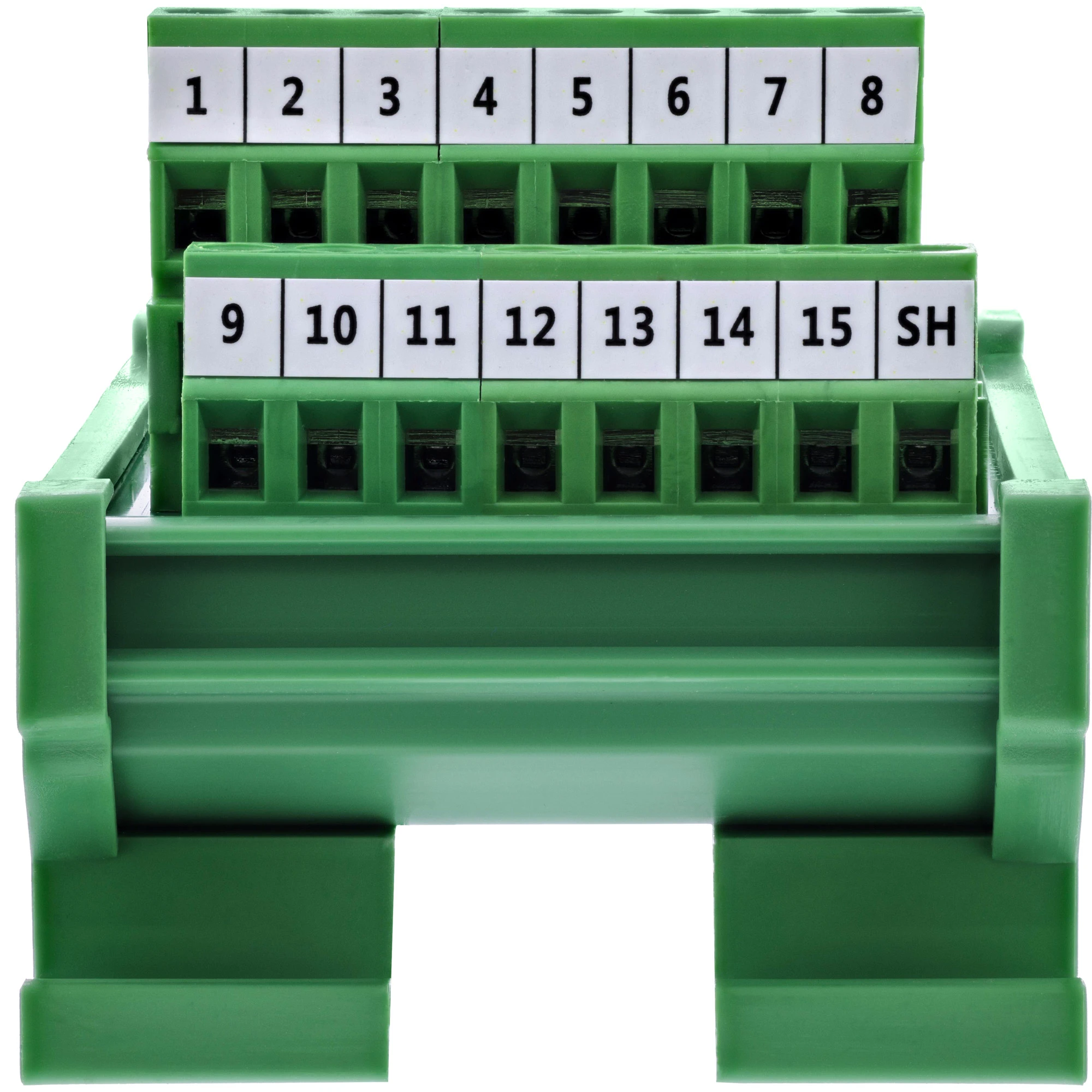

• Technologia połączeń: Zacisk śrubowy z płytką dociskową
• Zakres połączeń: 16–24 AWG
• Uruchamianie: Za pomocą płaskiego śrubokręta ? 2,5 mm
• Prąd znamionowy: 1 A na styk
• Maks. napięcie robocze: 100 V między dwoma sygnałami
• Rezystancja izolacji: ? 10 M? przy 300 V DC
• Temperatura pracy: –10 °C do +70 °C
• Warstwa izolacyjna: Izolacja EVA od spodu

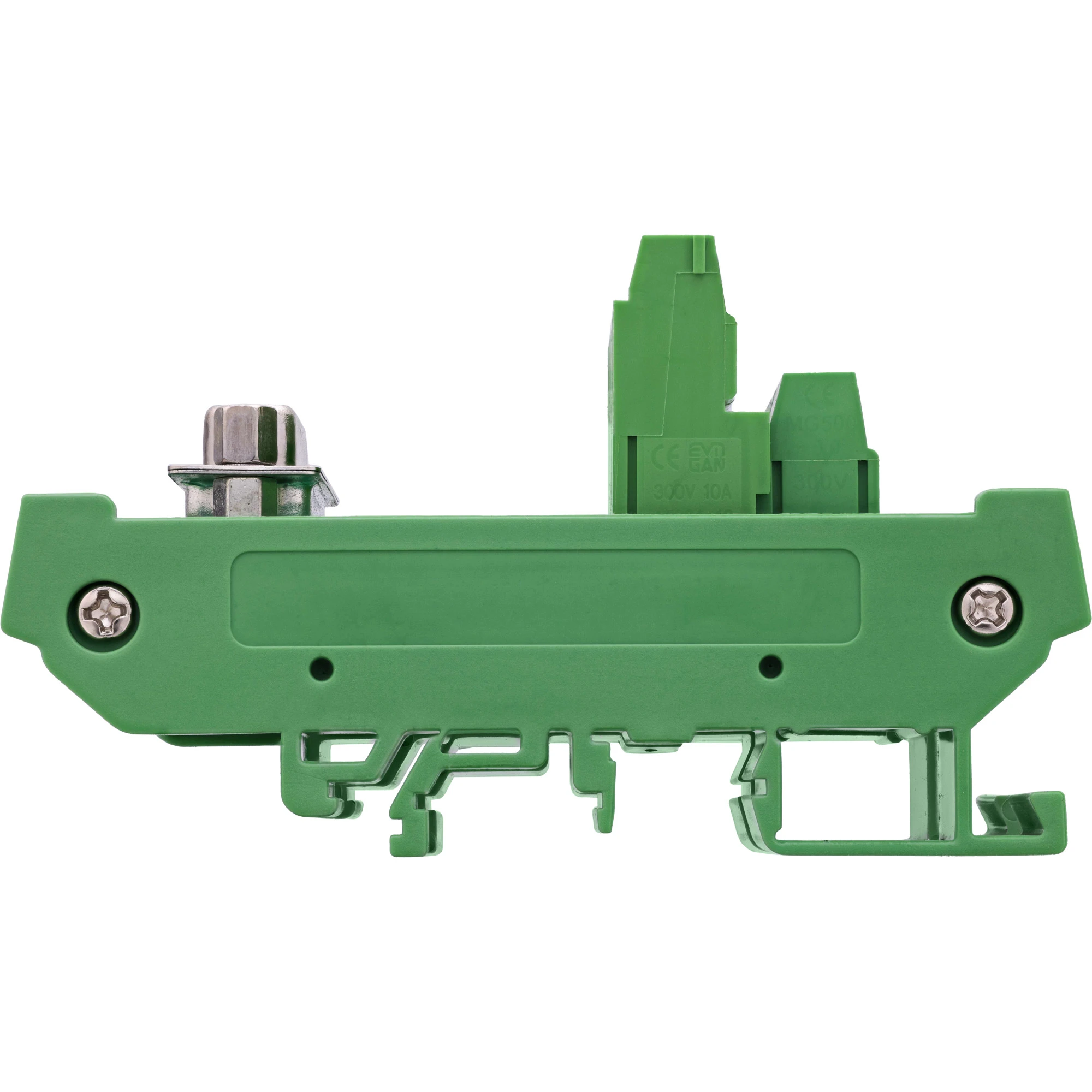

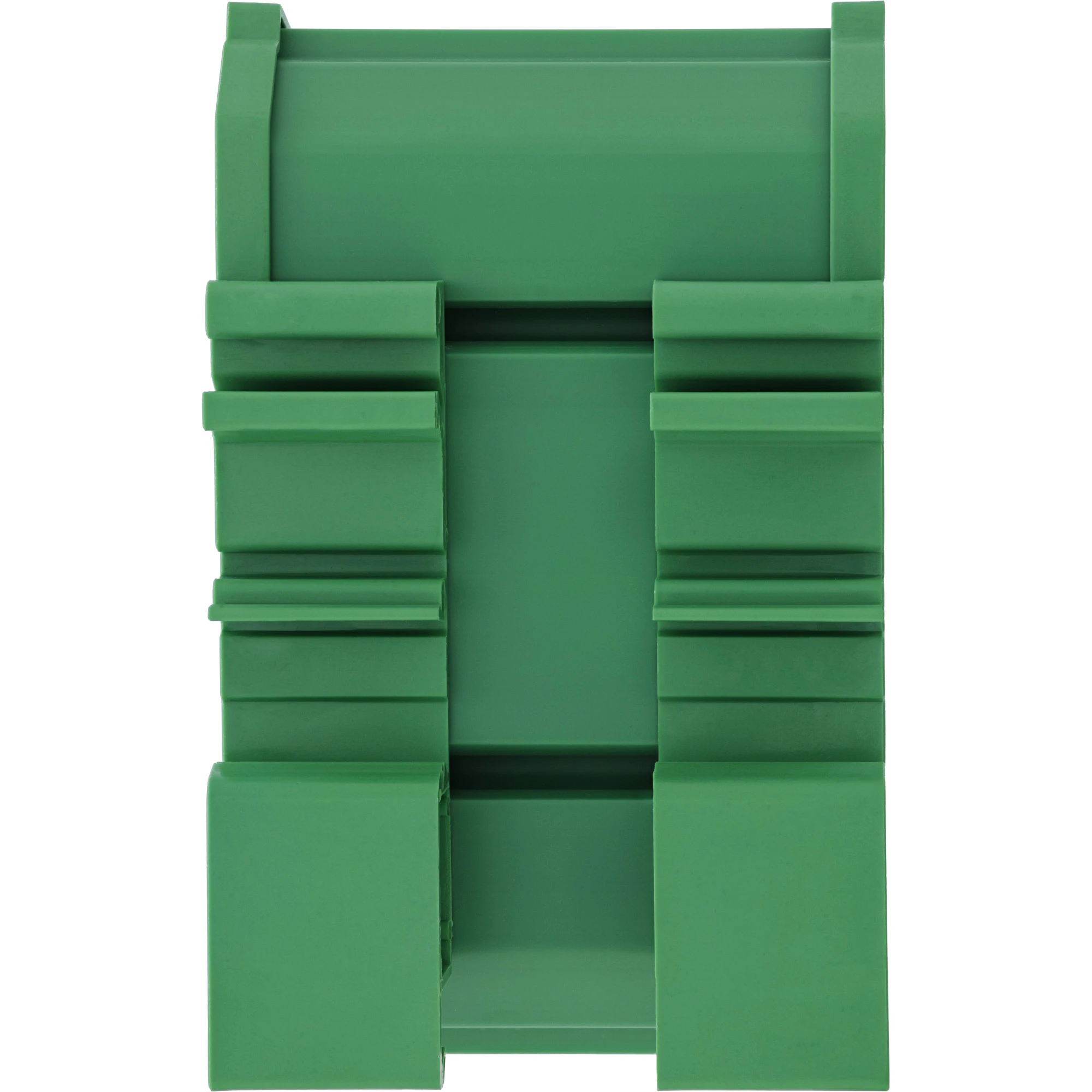

• Montaż: Obudowa do bezpośredniego montażu na szynie DIN
• Wymiary: ok. 87 × 53 × 34,8 mm (dł. × szer. × wys.)
