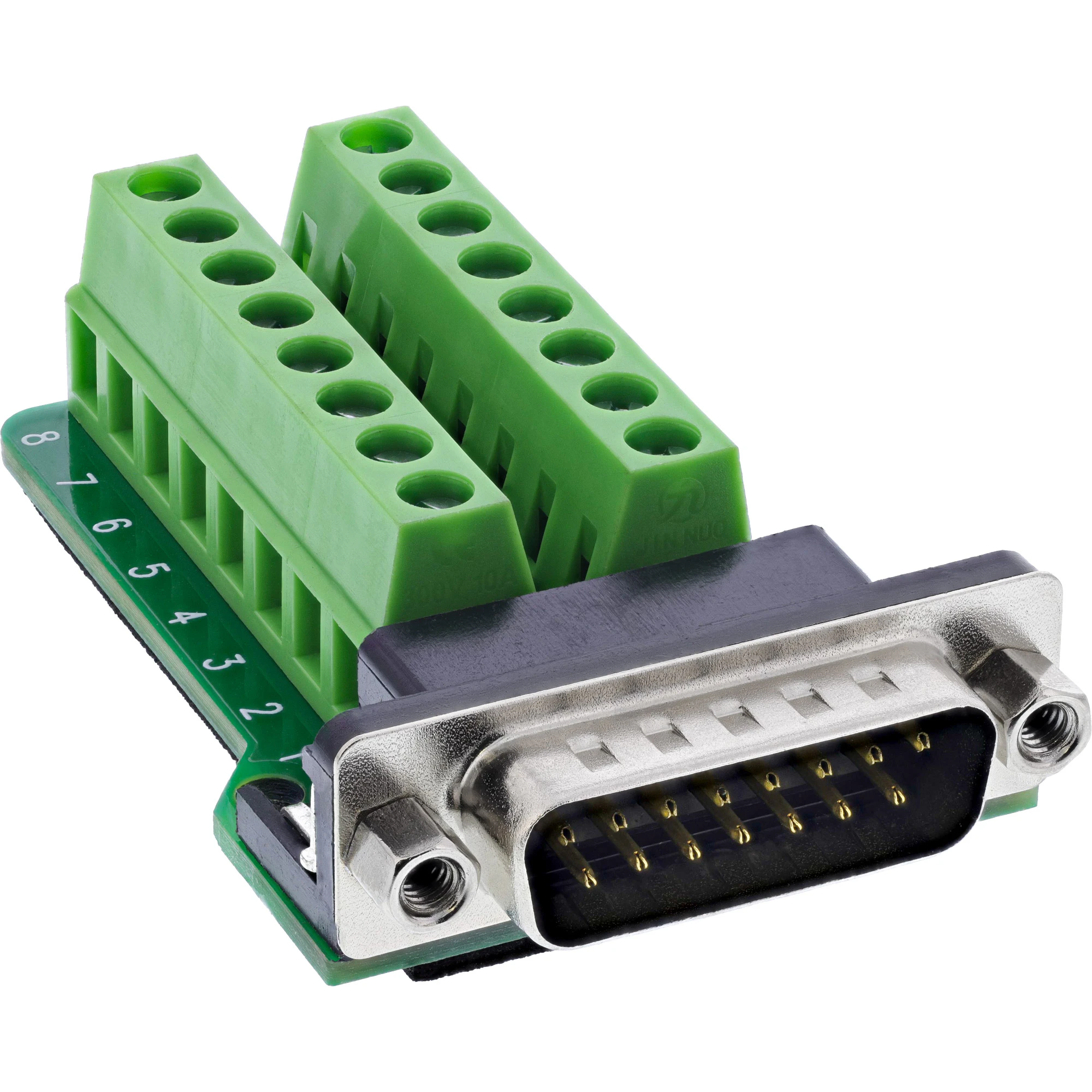

Blok zaciskowy InLine® D-Sub 15, wtyk, 2-rzędowy, zaciski śrubowe

• Oszczędność czasu podczas montażu: Szybkie okablowanie za pomocą zacisków śrubowych dla przewodów 18–26 AWG – przy użyciu płaskiego śrubokręta ? 2,5 mm.
• Stabilne połączenie dzięki blokadzie śrubowej: 2-rzędowe złącze D-Sub-15 jest wyposażone w gwint montażowy (UNC #4-40) i umożliwia bezpieczne mocowanie mechaniczne za pomocą pasujących gniazd.
• Wszechstronne zastosowanie w przemyśle: Idealne rozwiązanie do szeregowych linii sterujących w automatyce, inżynierii mechanicznej, stanowiskach testowych lub dystrybucji sygnałów.
• Kompaktowa konstrukcja: Dzięki wymiarom ok. 62,5 × 31 × 16 mm blok zacisków można w sposób oszczędzający miejsce zintegrować z istniejącymi instalacjami – nawet przy dużej gęstości styków.
• Wysoka jakość sygnału: Rezystancja izolacji ? 10 M? przy 300 V DC i prąd znamionowy 0,7 A na pin zapewniają niezawodną transmisję sygnału.

Blok zaciskowy InLine® D-Sub 15 z złączem w wersji 2-rzędowej idealnie nadaje się do okablowania sygnałów szeregowych między komponentami sterującymi lub do tymczasowych połączeń w szafie sterowniczej. Zaciski śrubowe z płytką dociskową umożliwiają podłączenie pojedynczych przewodów o przekroju 18–26 AWG – bez konieczności lutowania. Obsługa za pomocą narzędzi odbywa się za pomocą śrubokręta płaskiego ? 2,5 mm.

Zintegrowana blokada śrubowa (UNC #4-40) zapewnia stabilne, odporne na wibracje połączenie z pasującymi gniazdami. Kompaktowa konstrukcja sprawia, że moduł nadaje się szczególnie do zastosowań przemysłowych o ograniczonej przestrzeni.

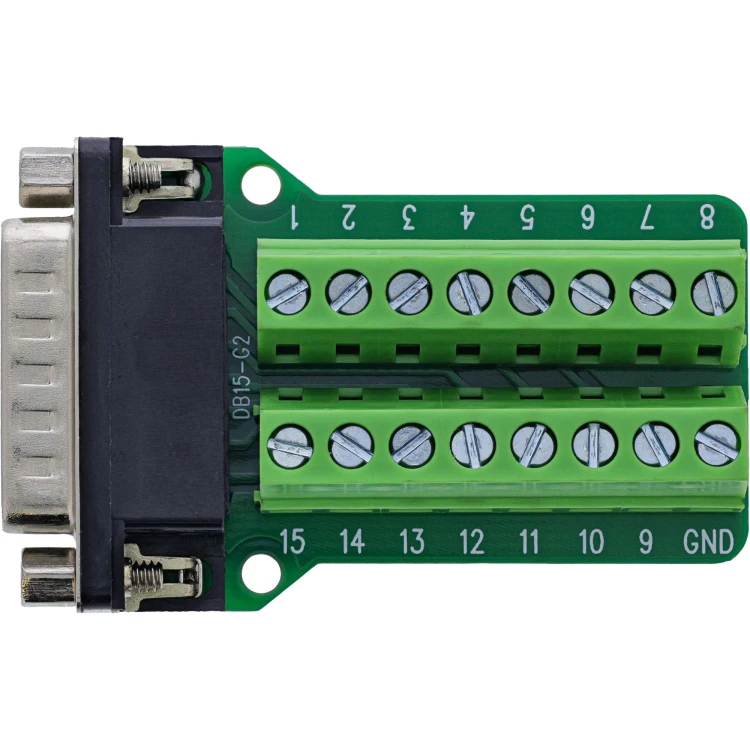

• Wtyczka D-Sub 15: 2-rzędowa, z gwintem montażowym do blokady wtyczki (UNC #4-40)
• Technologia połączeń: Zacisk śrubowy z płytką dociskową
• Zakres połączeń: 18–26 AWG
• Obsługa: Za pomocą płaskiego śrubokręta ? 2,5 mm
• Prąd znamionowy: 0,7 A na pin
• Maks. napięcie robocze: 100 V między dwoma sygnałami
• Rezystancja izolacji: ? 10 M? przy 300 V DC
• Temperatura pracy: –20 °C do +105 °C
• Warstwa izolacyjna: Izolacja EVA od spodu
• Wymiary: ok. 62,5 × 31 × 16 mm (dł. × szer. × wys.)
