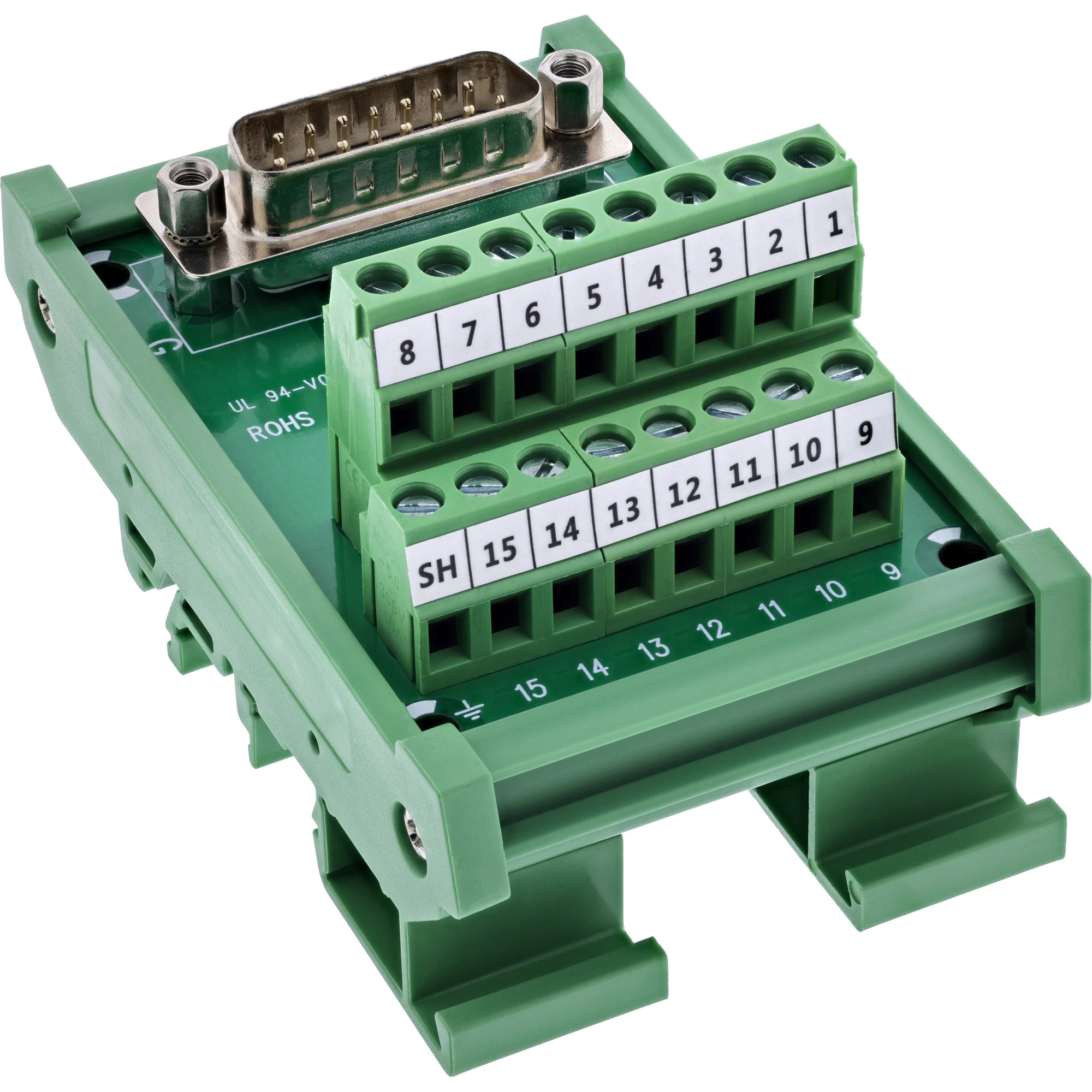

Blok zaciskowy InLine® D-Sub 15, wtyk, szyna montażowa, zaciski śrubowe

• Oszczędność czasu podczas montażu: Szybkie podłączanie przewodów za pomocą zacisków śrubowych dla przewodów o przekroju 16–24 AWG – przy użyciu płaskiego śrubokręta o szerokości ? 2,5 mm.
• Stabilne połączenie dzięki blokadzie śrubowej: 2-rzędowe złącze D-Sub-15 jest wyposażone w gwint montażowy (UNC #4-40) i umożliwia bezpieczne mocowanie mechaniczne za pomocą pasujących gniazd.
• Wszechstronne zastosowanie w przemyśle: Idealne do szeregowych linii sterujących w szafach sterowniczych, stanowiskach testowych, systemach sterowania lub automatyce budynkowej.
• Montaż na szynie DIN do instalacji strukturalnych: Solidna obudowa na szynę DIN umożliwia bezpośredni montaż na szynach montażowych – zgodnie z normami, bezpiecznie i oszczędzając miejsce.
• Wysoka jakość sygnału: Rezystancja izolacji ? 10 M? przy 300 V DC i prąd znamionowy 1,0 A na pin zapewniają niezawodną transmisję sygnału – nawet przy obciążeniu ciągłym.

Blok zaciskowy InLine® D?Sub 15 z złączem w wersji 2-rzędowej idealnie nadaje się do okablowania strukturalnego w szafach sterowniczych. Poszczególne przewody w zakresie 16–24 AWG można szybko i bezpiecznie podłączyć za pomocą dostępnych z boku zacisków śrubowych z płytką dociskową. Okablowanie przy użyciu narzędzi wykonuje się za pomocą śrubokręta płaskiego ? 2,5 mm.

Zintegrowana blokada śrubowa (UNC #4-40) zapewnia bezpieczne połączenie z pasującymi gniazdami – odporne na wibracje i trwałe. Kompaktowa konstrukcja i wstępnie zamontowany zacisk do szyny DIN umożliwiają szybki i zgodny z normami montaż na szynie DIN w środowiskach przemysłowych.

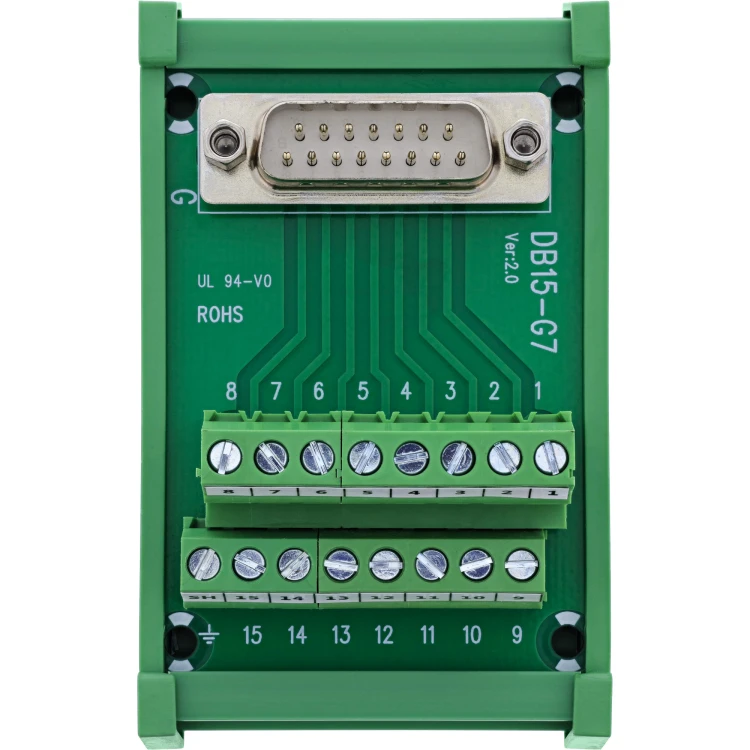

• Złącze D-Sub 15: 2-rzędowe, z gwintem montażowym do blokady złącza (UNC #4-40)
• Technologia połączeń: Zacisk śrubowy z płytką dociskową
• Zakres połączeń: 16–24 AWG
• Uruchamianie: Za pomocą płaskiego śrubokręta ? 2,5 mm
• Prąd znamionowy: 1 A na pin
• Maks. napięcie robocze: 100 V między dwoma sygnałami
• Rezystancja izolacji: ? 10 M? przy 300 V DC
• Temperatura pracy: –10 °C do +70 °C
• Warstwa izolacyjna: Izolacja EVA od spodu

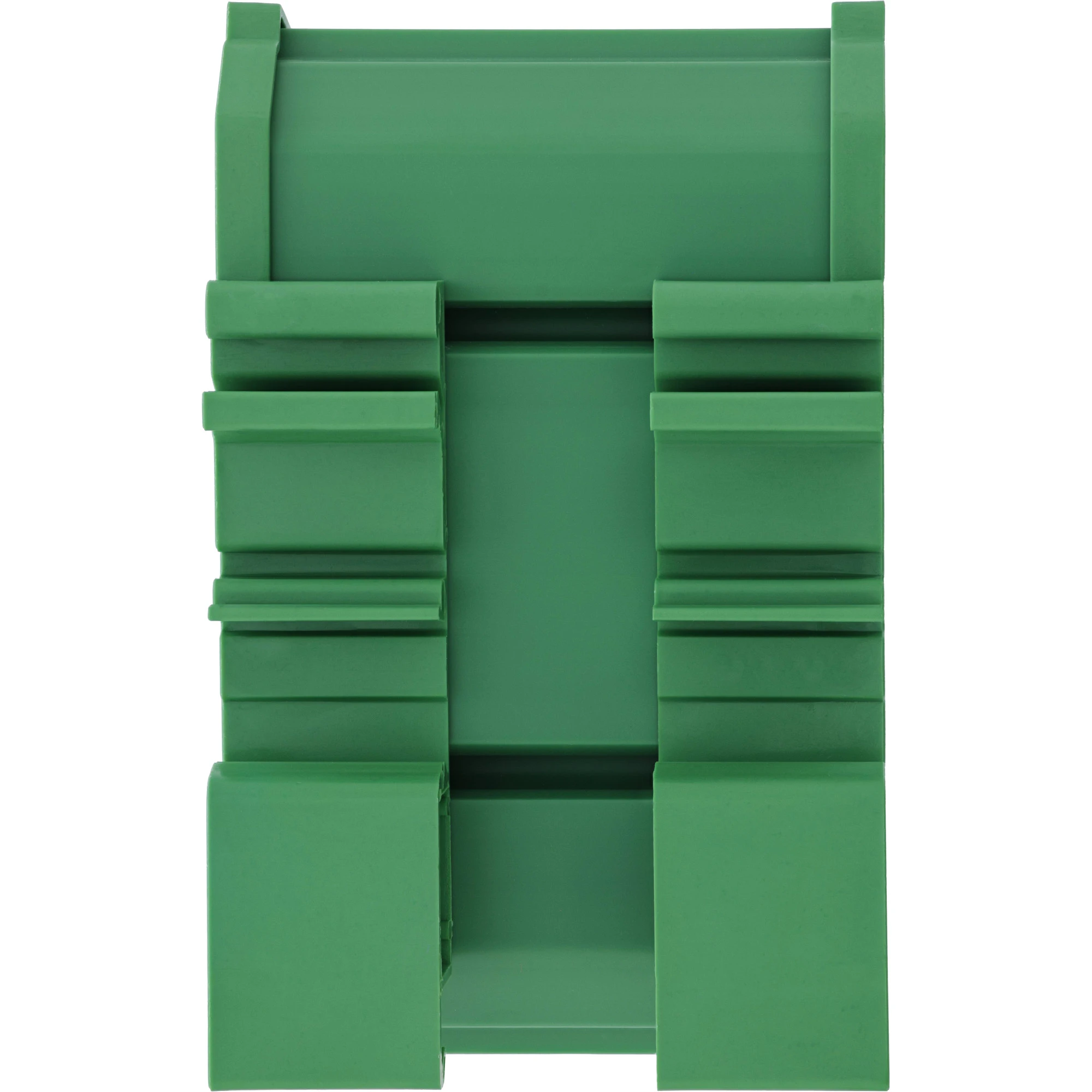

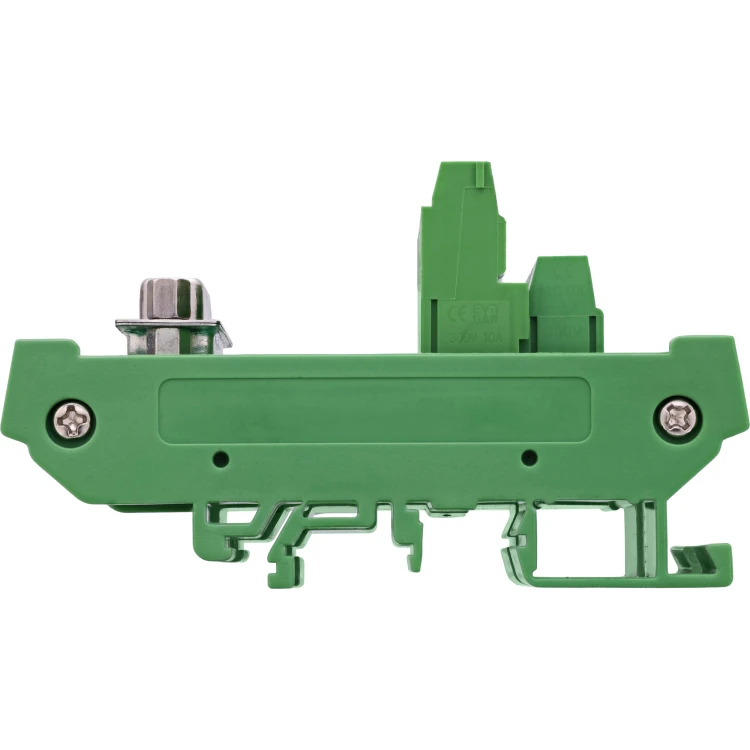

• Montaż: Obudowa do bezpośredniego montażu na szynie DIN
• Wymiary: ok. 87 × 53 × 34,8 mm (dł. × szer. × wys.)
