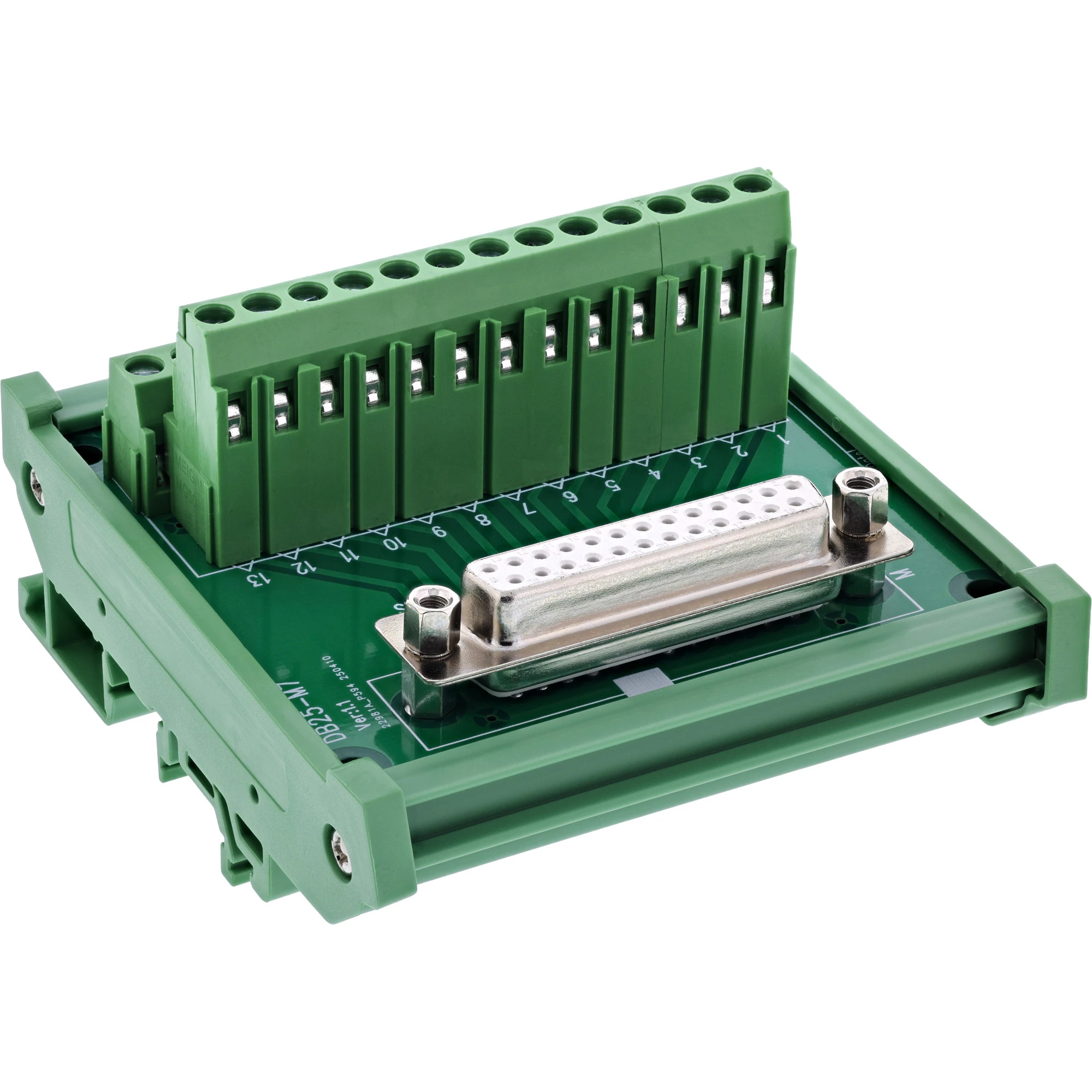

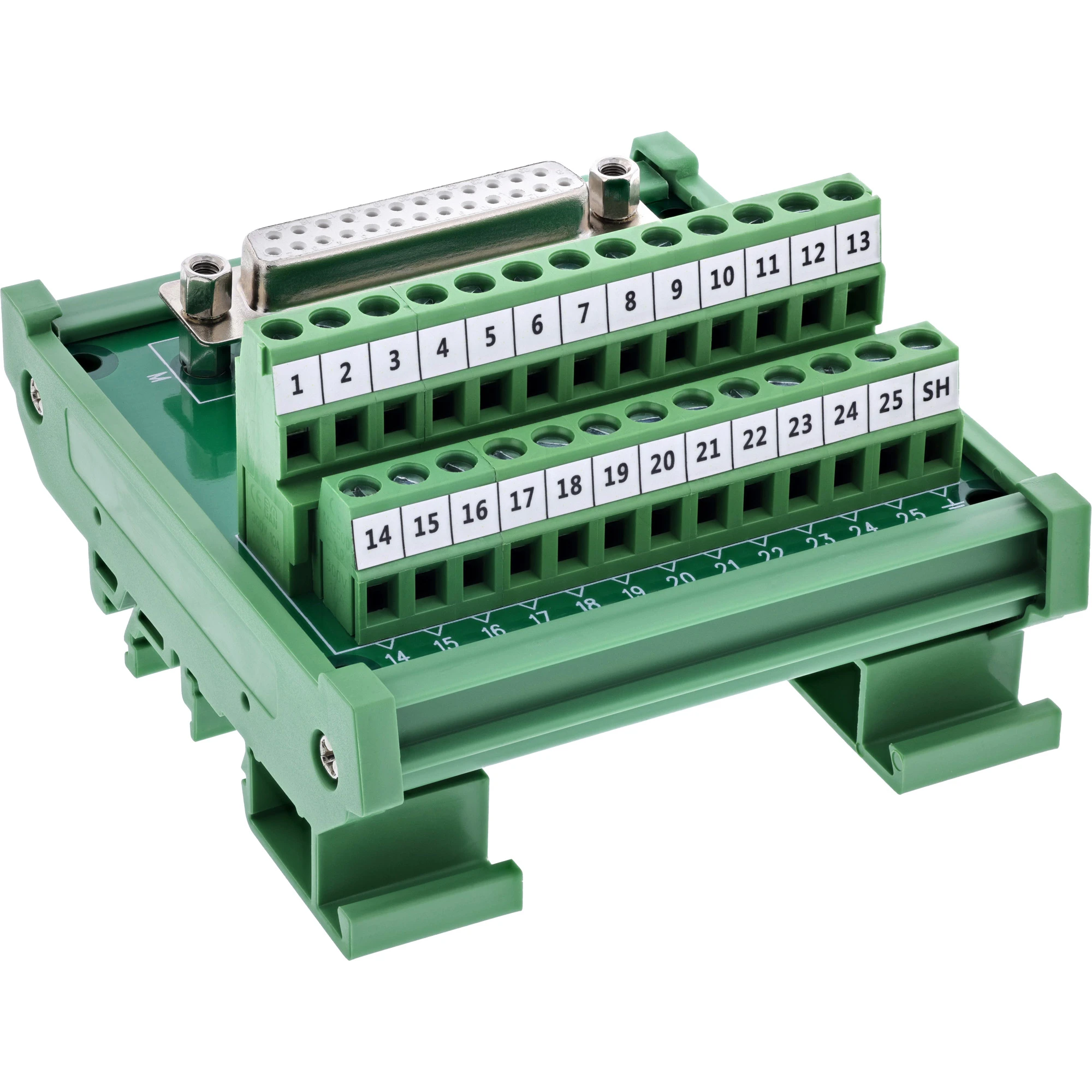

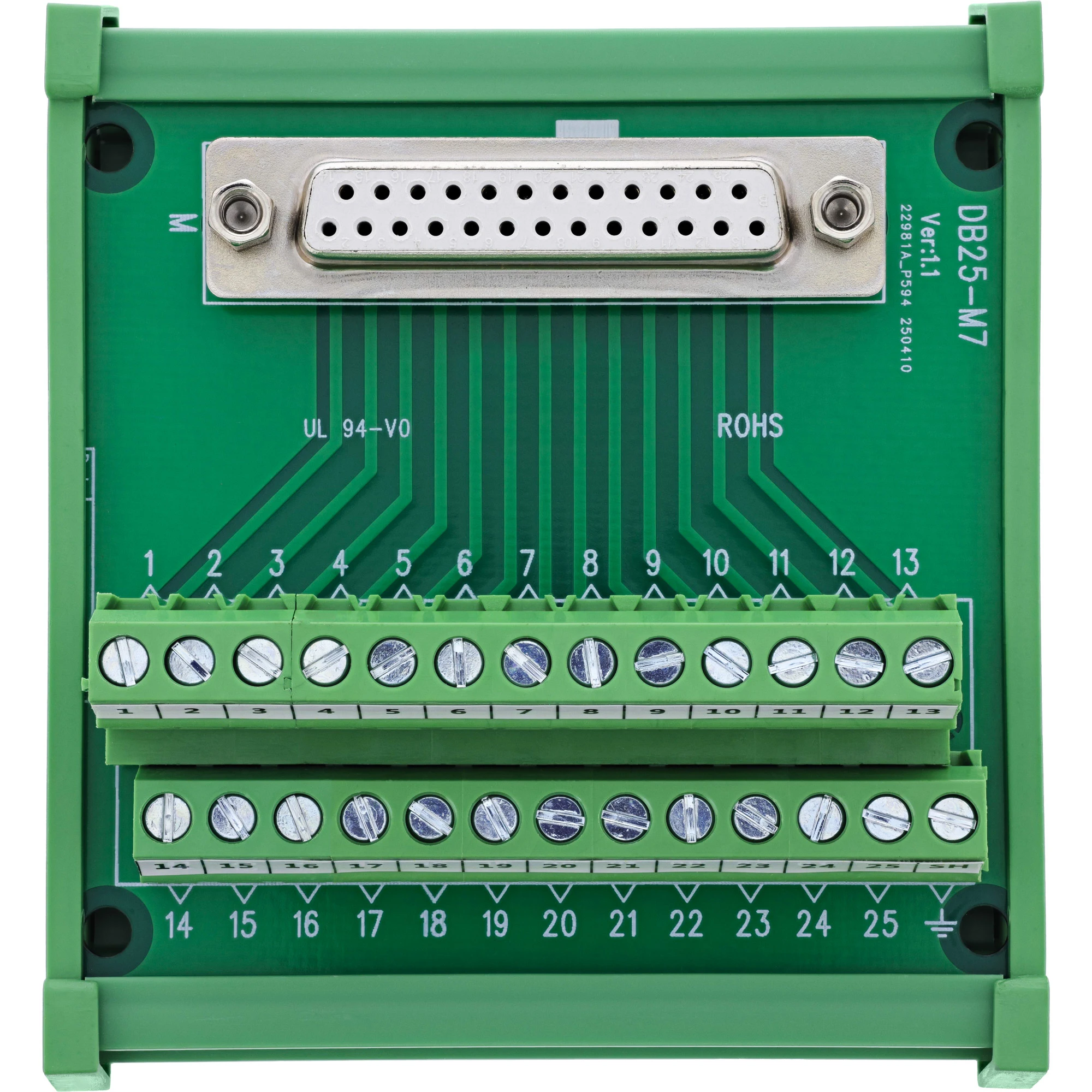

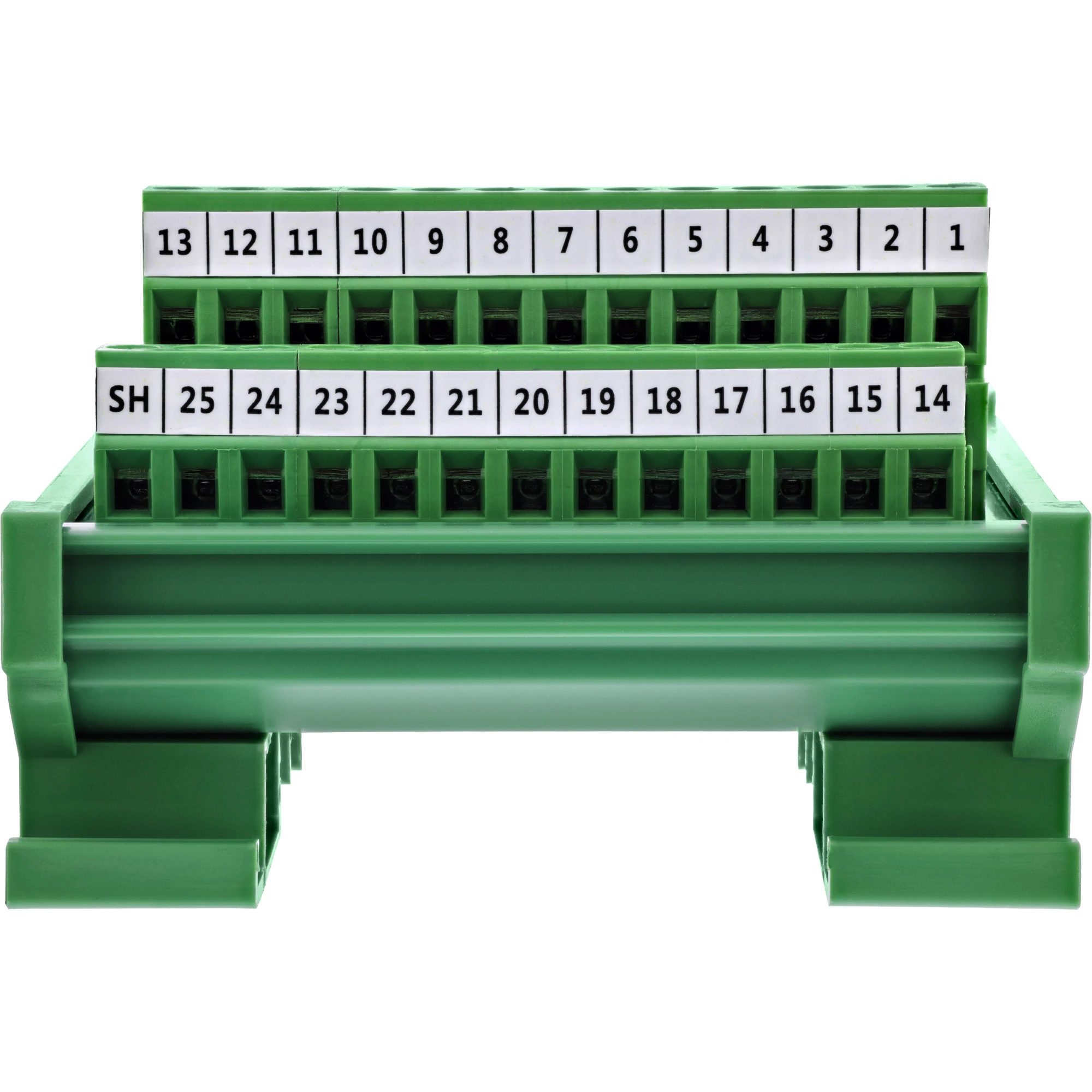

Blok zaciskowy InLine® D-Sub 25, gniazdo, zacisk śrubowy, do szyny DIN

• Oszczędność czasu podczas montażu: Szybkie podłączanie za pomocą zacisków śrubowych dla przewodów o przekroju 18–26 AWG – przy użyciu płaskiego śrubokręta o szerokości ? 2,5 mm.
• Stabilne połączenie dzięki blokadzie śrubowej: 2-rzędowe gniazdo D-Sub-25 jest wyposażone w gwint montażowy (UNC #4-40) i umożliwia bezpieczne mocowanie mechaniczne za pomocą pasujących wtyków.
• Wszechstronne zastosowanie w przemyśle: Idealne do okablowania strukturalnego w szafach sterowniczych, systemach sterowania i automatyki lub dystrybucji sygnałów.
• Montaż na szynie DIN zapewniający instalację zgodną z normami: Zintegrowana obudowa na szynę DIN umożliwia bezpośredni montaż na szynach montażowych – szybko, bezpiecznie i w sposób oszczędzający miejsce.
• Wysoka jakość sygnału: Rezystancja izolacji ? 10 M? przy 300 V DC i prąd znamionowy 0,7 A na pin zapewniają niezawodną transmisję sygnału – nawet przy obciążeniu ciągłym.

Blok zaciskowy InLine® D-Sub 25 z gniazdem w wersji 2-rzędowej został opracowany specjalnie do instalacji strukturalnych na szynach DIN. Zaciski śrubowe z płytką dociskową umożliwiają podłączanie pojedynczych przewodów w zakresie 18–26 AWG przy użyciu narzędzi – szybko i bezpiecznie za pomocą śrubokręta płaskiego ? 2,5 mm.

Gniazdo posiada zintegrowaną blokadę śrubową (UNC #4-40) zapewniającą bezpieczne połączenie z pasującymi wtykami D-Sub. Wstępnie zmontowana obudowa na szynę DIN ułatwia instalację w szafach sterowniczych i na szynach montażowych. Kompaktowa konstrukcja i solidne wykonanie sprawiają, że blok przyłączeniowy jest idealnym wyborem do zastosowań przemysłowych o dużej gęstości sygnałów.

• Złącze żeńskie D-Sub 25: 2-rzędowe, z gwintem montażowym do blokady wtyku (UNC #4-40)
• Technologia połączeń: Zacisk śrubowy z płytką dociskową
• Zakres przewodów: 18–26 AWG
• Obsługa: Za pomocą śrubokręta płaskiego ? 2,5 mm
• Prąd znamionowy: 0,7 A na styk
• Maks. napięcie robocze: 100 V między dwoma sygnałami
• Rezystancja izolacji: ? 10 M? przy 300 V DC
• Temperatura pracy: –20 °C do +105 °C
• Warstwa izolacyjna: Izolacja EVA od spodu

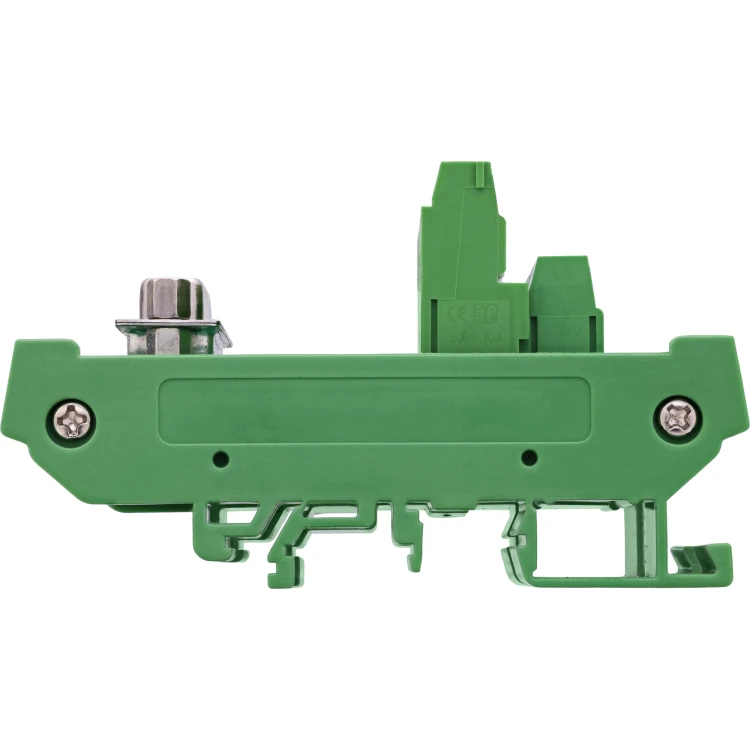

• Montaż: Obudowa do montażu bezpośredniego na szynie DIN
• Wymiary: ok. 87 × 79 × 51 mm (wys. × szer. × gł.)
