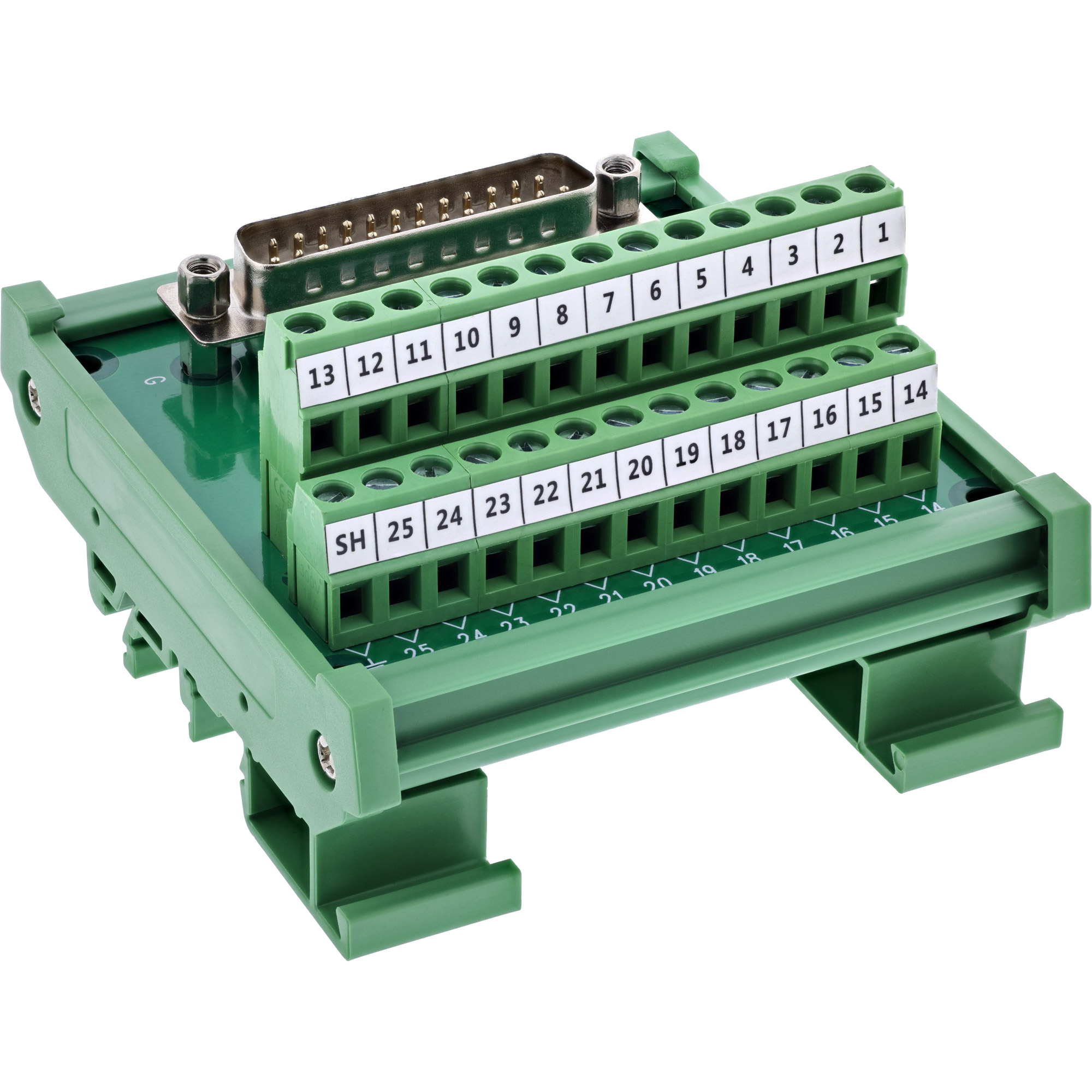

Blok zaciskowy InLine® D-Sub 25, wtyk, zacisk śrubowy, szyna DIN, numerowany

• Oszczędność czasu podczas montażu: Szybkie okablowanie za pomocą zacisków śrubowych dla przewodów 18–26 AWG – przy pomocy płaskiego śrubokręta ? 2,5 mm.
• Stabilne połączenie dzięki blokadzie śrubowej: 2-rzędowe złącze D-Sub-25 jest wyposażone w gwint montażowy (UNC #4-40) i umożliwia bezpieczne mocowanie mechaniczne za pomocą pasujących gniazd.
• Montaż na szynie DIN zgodny z normami: Solidna obudowa na szynę DIN umożliwia bezpośredni montaż na szynach montażowych – oszczędzając czas, zapewniając bezpieczeństwo i oszczędzając miejsce w szafie sterowniczej.

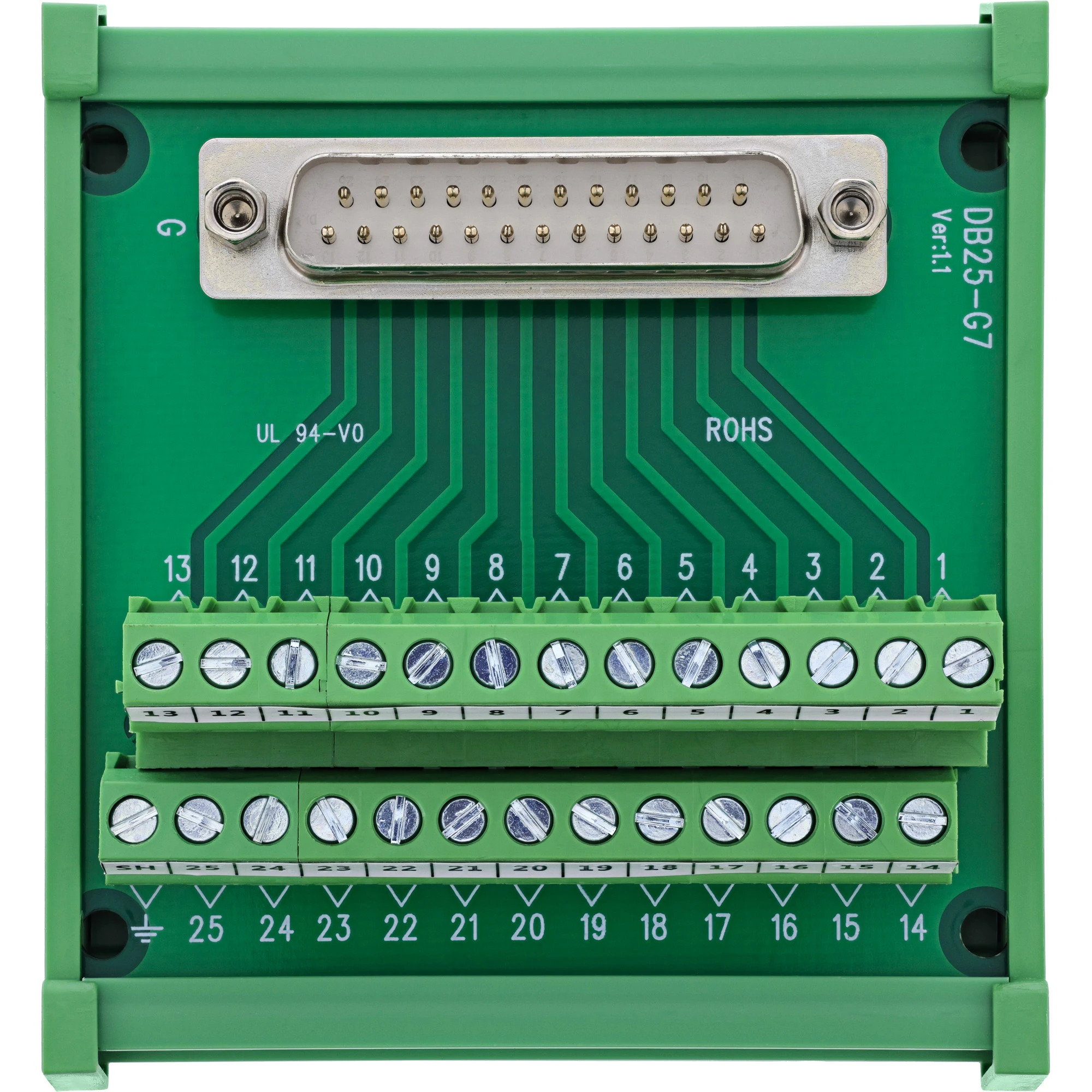

• Przejrzysta listwa zaciskowa dzięki numeracji: Każde z 25 połączeń zaciskowych jest wyraźnie ponumerowane – idealne do okablowania strukturalnego, diagnostyki lub tymczasowych konfiguracji testowych.
• Wysoka jakość sygnału: Rezystancja izolacji ? 10 M? przy 300 V DC i prąd znamionowy 0,7 A na pin zapewniają niezawodną transmisję sygnału – nawet przy obciążeniu ciągłym.

Blok zaciskowy InLine® D?Sub 25 z złączem w wersji 2-rzędowej został zaprojektowany specjalnie do instalacji strukturalnych na szynach DIN. Zaciski śrubowe z płytką dociskową umożliwiają szybkie i bezpieczne podłączenie pojedynczych przewodów w zakresie 18–26 AWG – przy użyciu płaskiego śrubokręta ? 2,5 mm.

Zintegrowana blokada śrubowa (UNC #4-40) zapewnia odporne na wibracje połączenie z pasującymi gniazdami. Kompaktowa obudowa ze zintegrowanym uchwytem do szyny DIN idealnie nadaje się do zastosowań sterowania, testowania i dystrybucji. Ponumerowane pozycje zacisków znacznie ułatwiają serwisowanie, dokumentację i ponowne okablowanie.

• Złącze D-Sub 25: 2-rzędowe, z gwintem montażowym do blokady złącza (UNC #4-40)
• Technologia połączeń: Zacisk śrubowy z płytką dociskową, ponumerowany
• Zakres połączeń: 18–26 AWG
• Obsługa: Za pomocą płaskiego śrubokręta ? 2,5 mm
• Prąd znamionowy: 0,7 A na styk
• Maks. napięcie robocze: 100 V między dwoma sygnałami
• Rezystancja izolacji: ? 10 M? przy 300 V DC
• Temperatura pracy: –20 °C do +105 °C
• Warstwa izolacyjna: Izolacja EVA od spodu

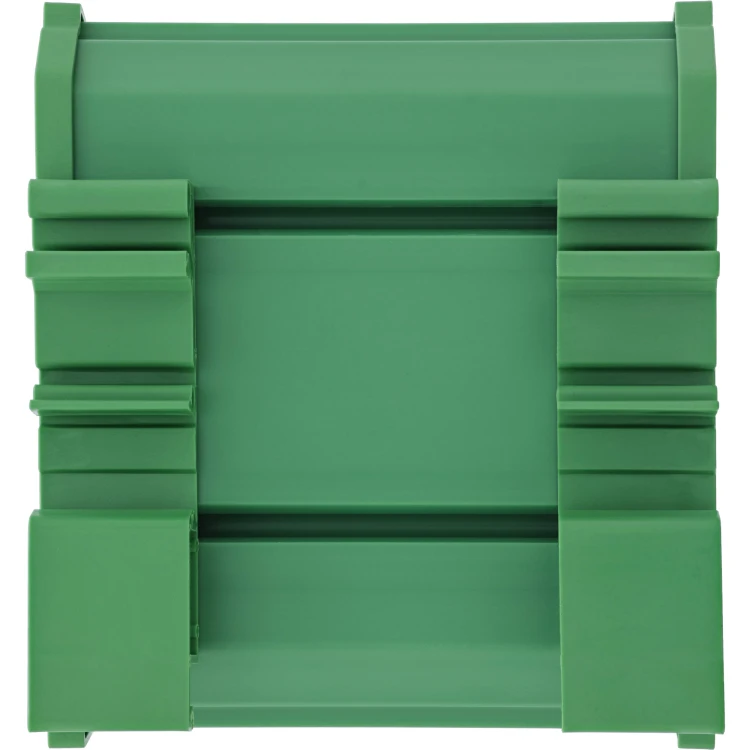

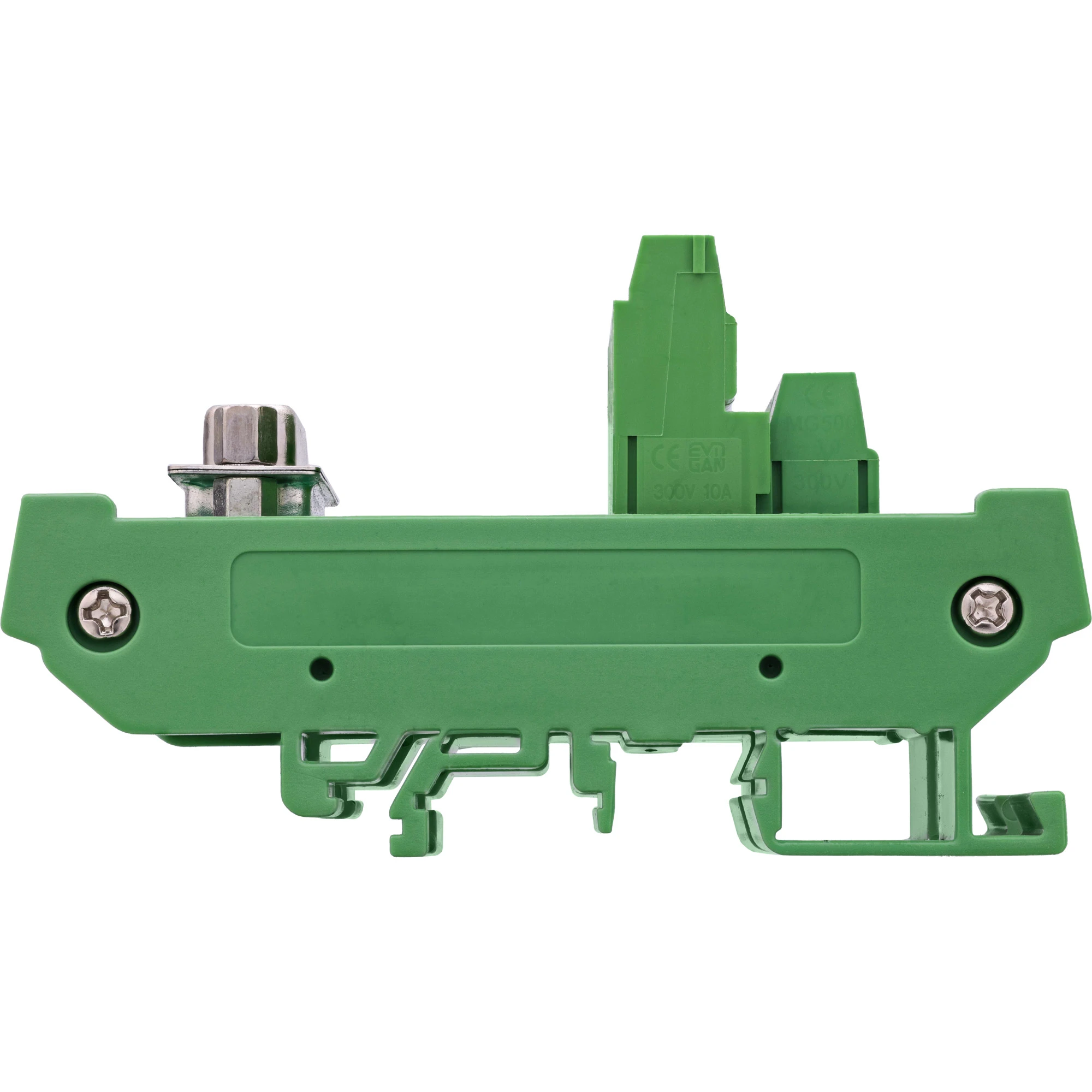

• Montaż: Obudowa do bezpośredniego montażu na szynie DIN
• Wymiary: ok. 87 × 79 × 51 mm (wys. × szer. × gł.)
