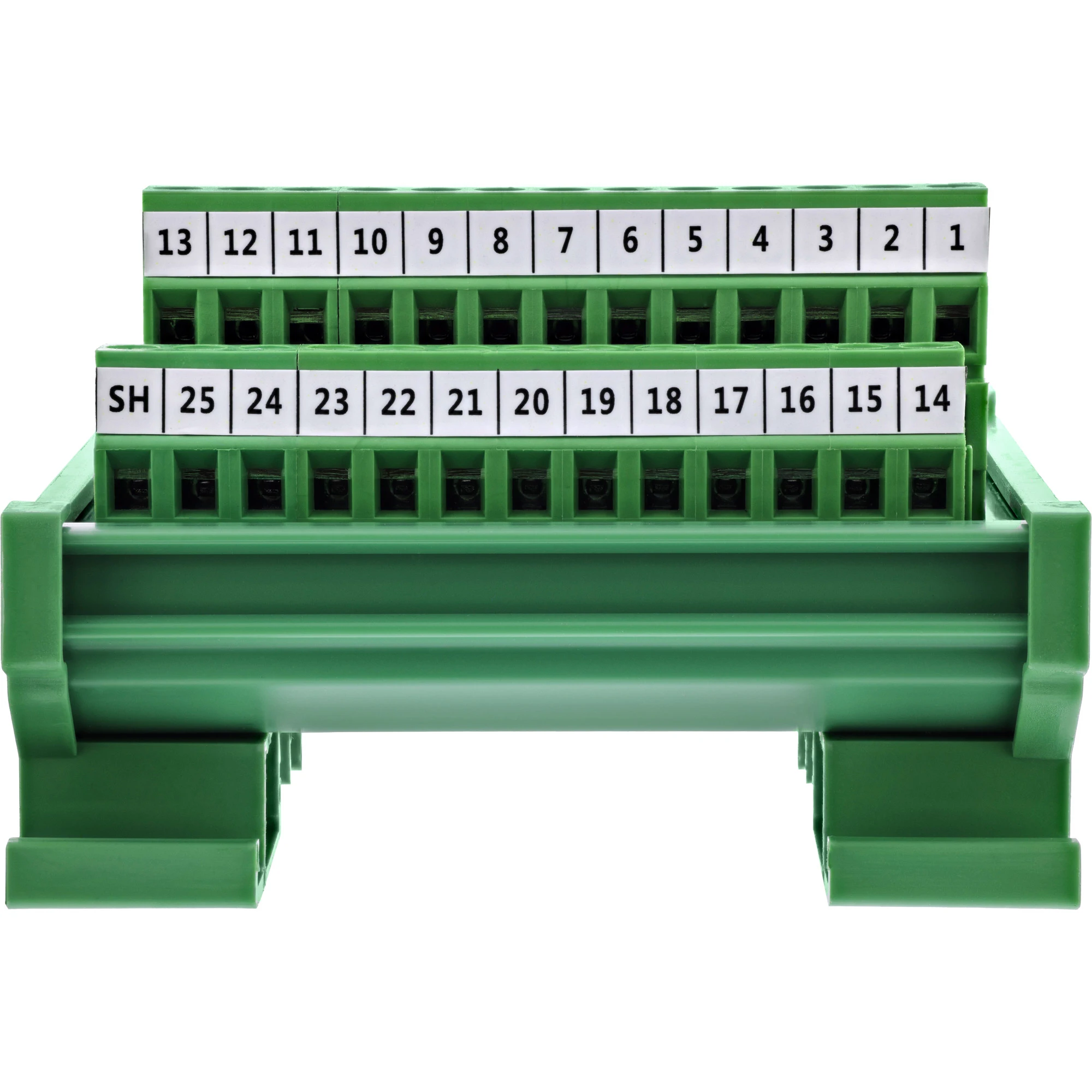

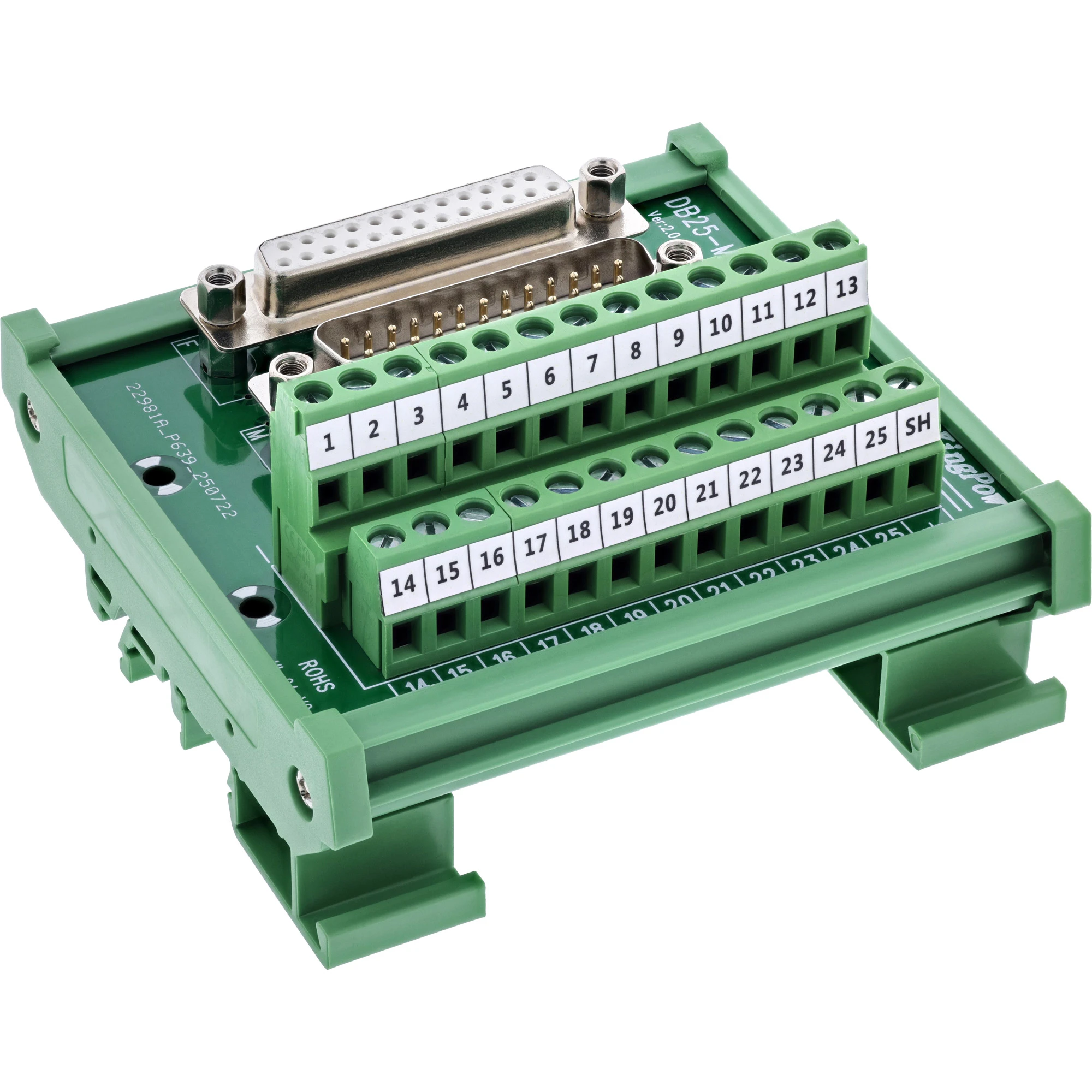

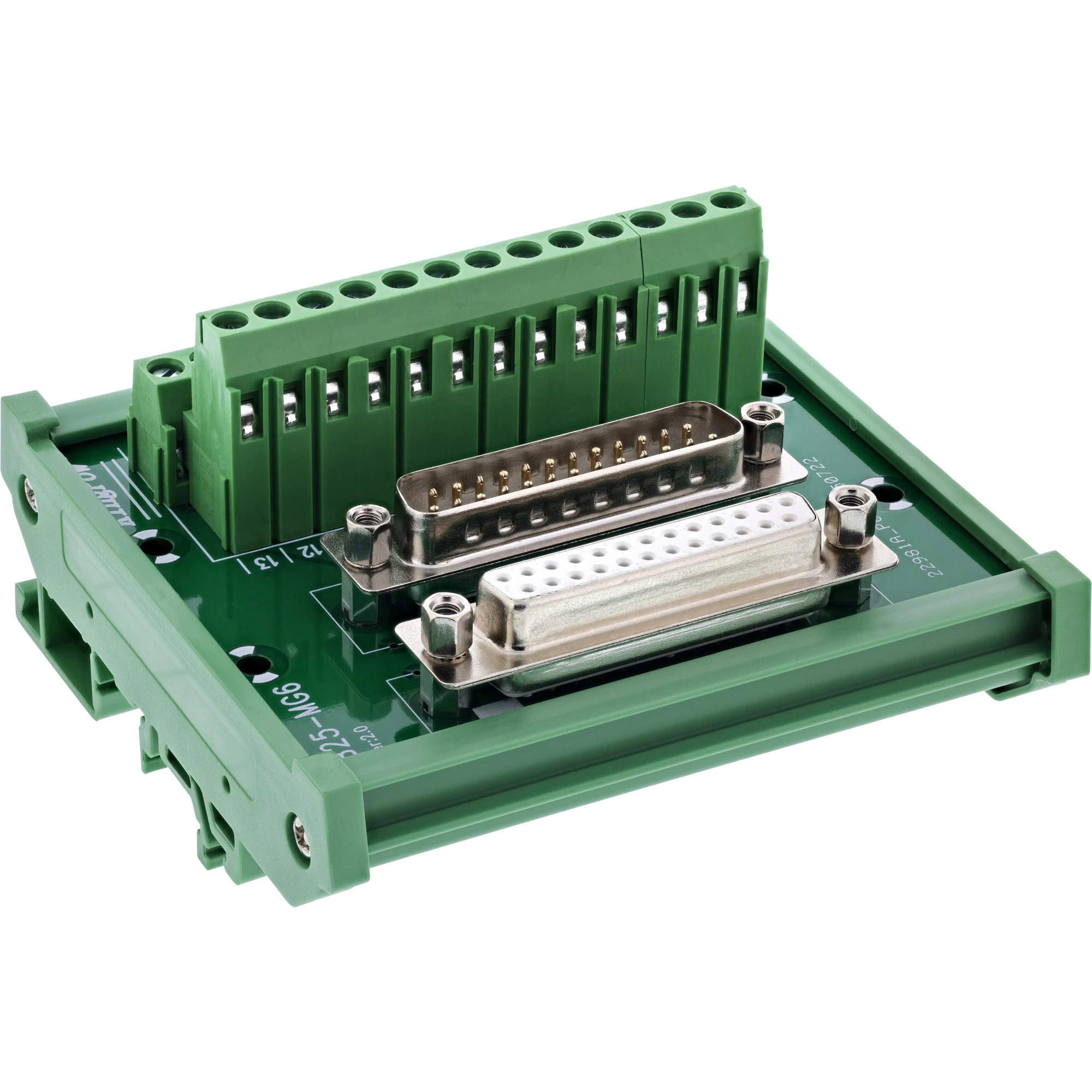

Blok zaciskowy InLine® D-Sub 25, wtyk/gniazdo, zacisk śrubowy, do szyny DIN

• Oszczędność czasu podczas montażu: Szybkie okablowanie za pomocą zacisków śrubowych dla przewodów 18–26 AWG – przy pomocy płaskiego śrubokręta ? 2,5 mm.
• Podwójny interfejs zapewniający elastyczne połączenie: Wyposażony we wtyczkę D-Sub-25 i gniazdo D-Sub-25 – idealny jako kompaktowy punkt przelotowy lub rozgałęźny dla sygnałów szeregowych.
• Wszechstronne zastosowanie przemysłowe: Nadaje się do okablowania strukturalnego w szafach sterowniczych, sterowaniu maszynami, dystrybucji sygnałów lub układach testowych.

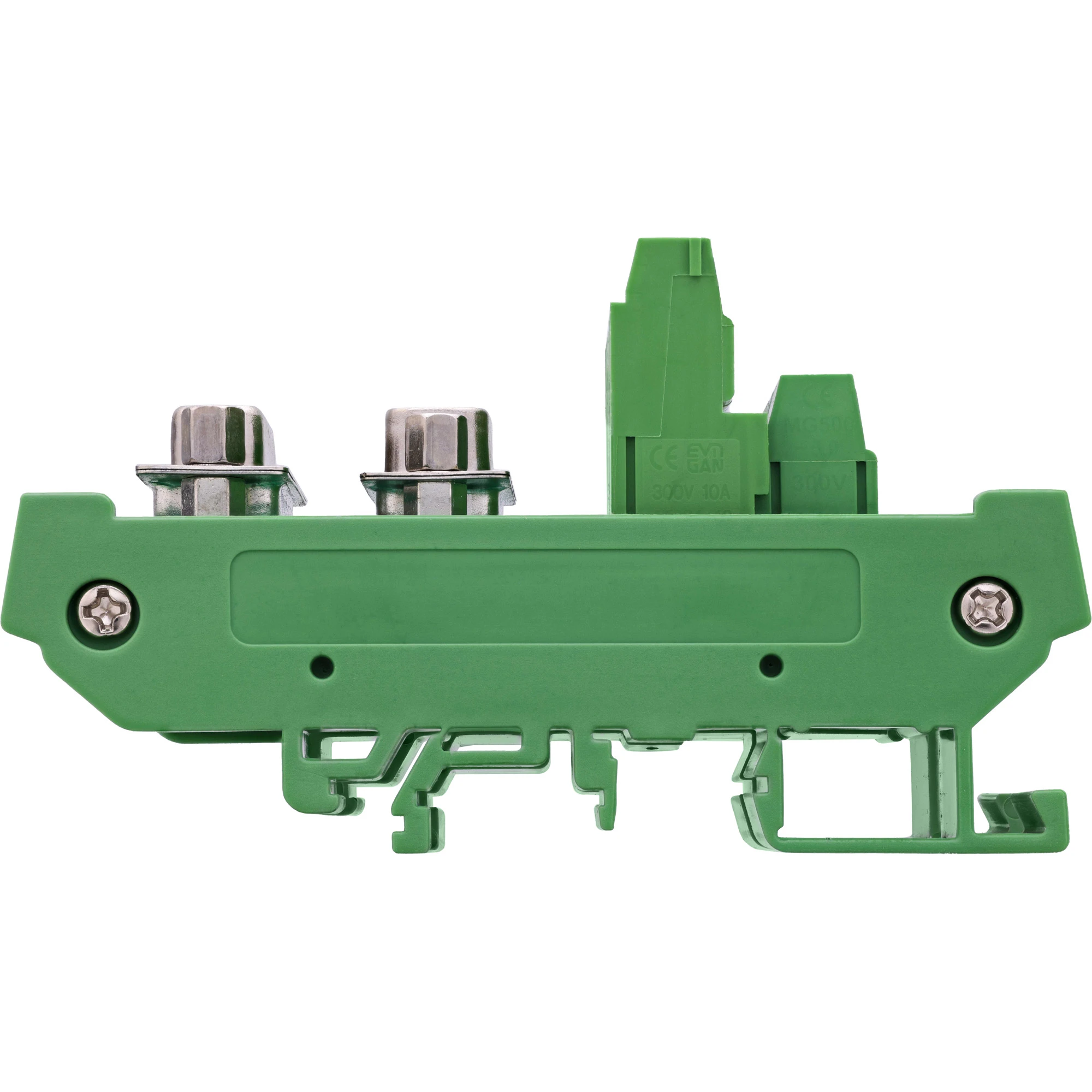

• Montaż na szynie DIN zgodny z normami: Zintegrowany zacisk do szyny DIN umożliwia bezpośredni montaż na szynach montażowych – szybko, gotowo do użycia w warsztacie i oszczędzając miejsce.
• Wysoka jakość sygnału: Rezystancja izolacji ? 10 M? przy 300 V DC i prąd znamionowy 0,7 A na pin zapewniają niezawodną transmisję sygnału – nawet przy ciągłym obciążeniu.

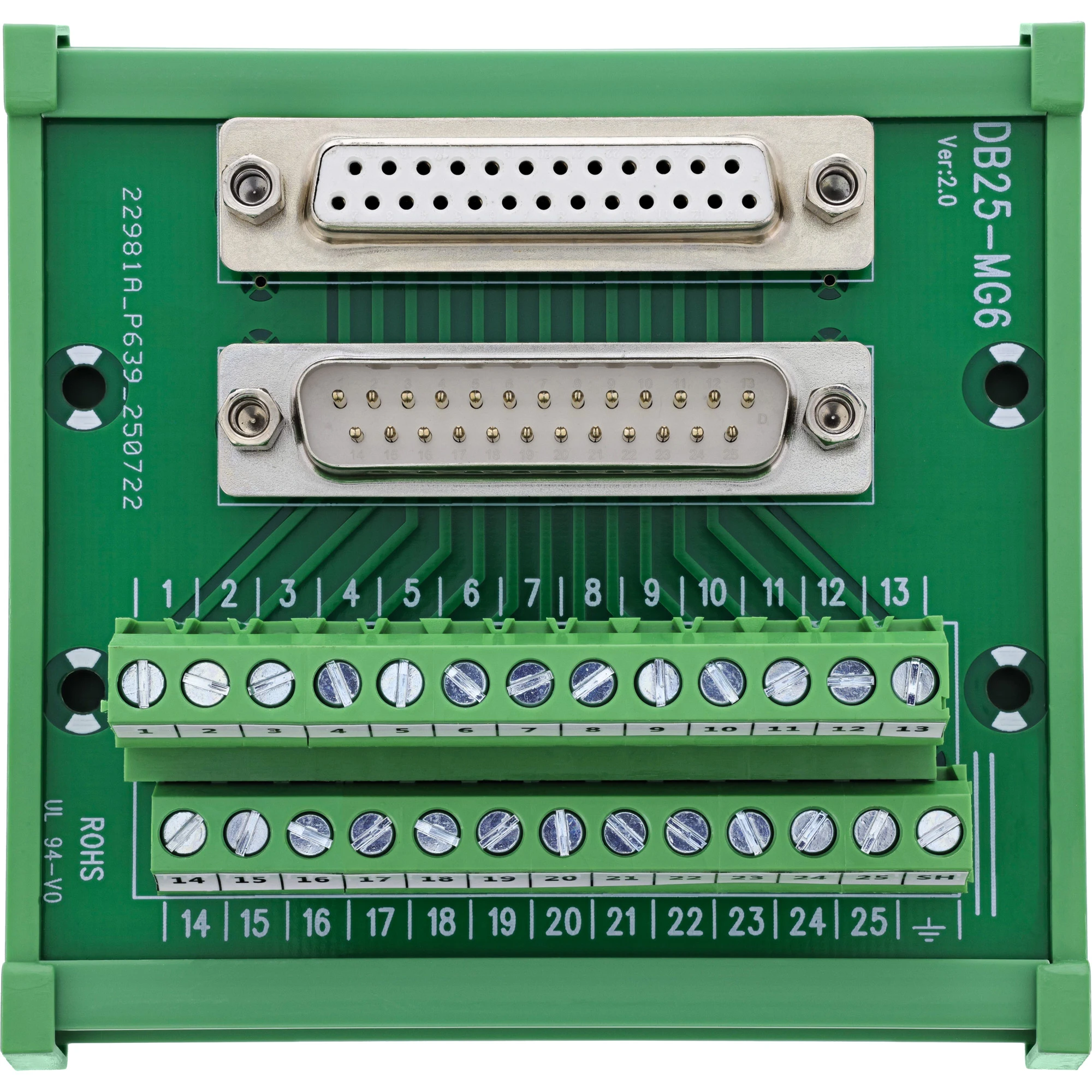

Blok zaciskowy InLine® D-Sub 25 z połączoną konstrukcją gniazda i wtyku jest przeznaczony do strukturalnego okablowania sygnałowego w zastosowaniach przemysłowych. Łączy on dwa szeregowe interfejsy D-Sub (męski i żeński) w kompaktowym module. Boczne zaciski śrubowe z płytką dociskową umożliwiają podłączenie przewodów o przekroju 18–26 AWG – przy użyciu płaskiego śrubokręta ? 2,5 mm.

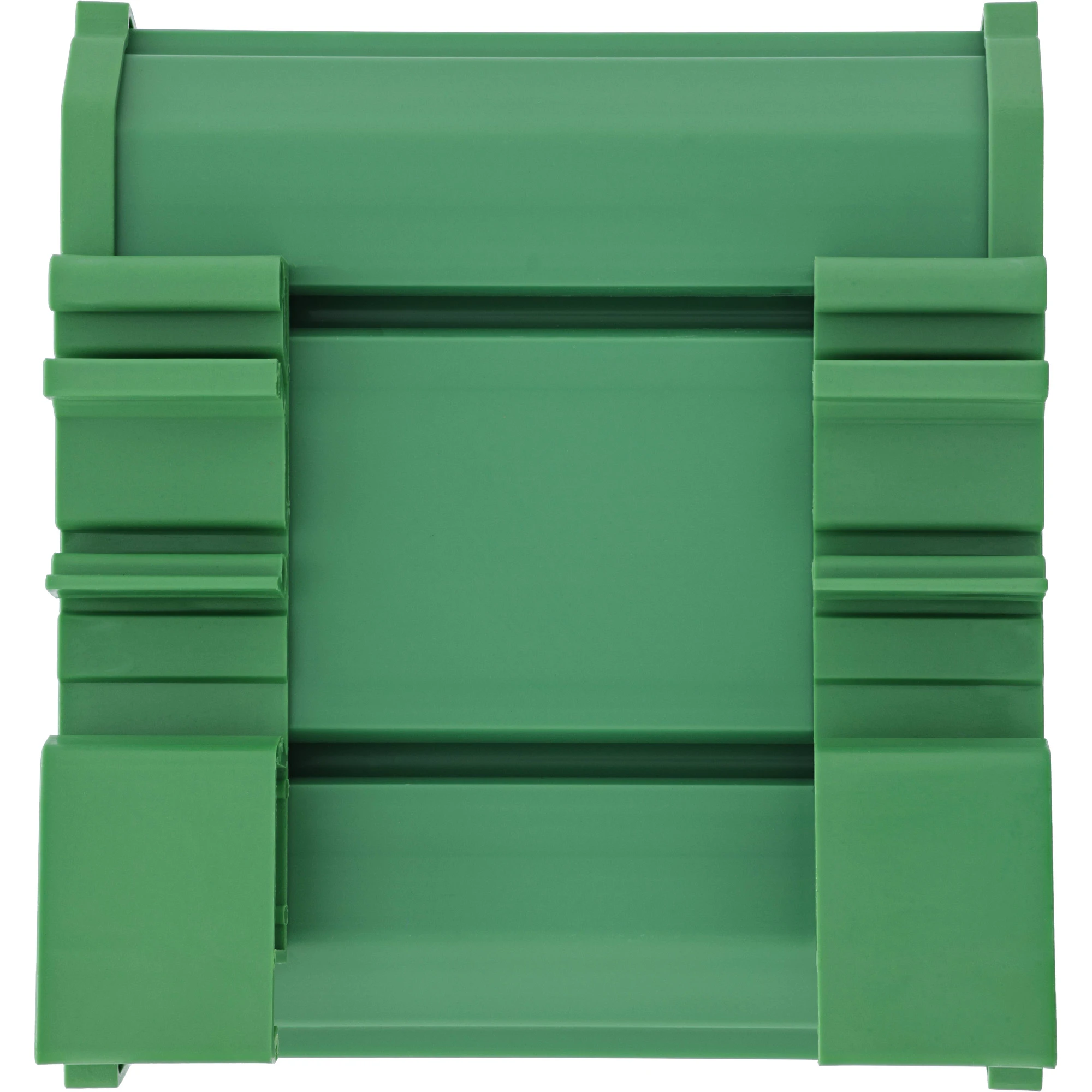

Solidna obudowa z tworzywa sztucznego z zamontowanym klipsem do szyny DIN nadaje się do szybkiego montażu na szynach montażowych. Warstwa izolacyjna z EVA zapewnia ochronę podczas montażu na powierzchniach przewodzących. Idealne rozwiązanie dla techniki sterowania, prototypowania, stanowisk testowych lub rozwiązań przejściowych.

• Interfejsy D-Sub 25: 1× złącze żeńskie, 1× złącze męskie, z gwintami montażowymi (UNC #4-40)
• Technologia połączeń: Zacisk śrubowy z płytką dociskową
• Zakres połączeń: 18–26 AWG
• Uruchamianie: Za pomocą płaskiego śrubokręta ? 2,5 mm
• Prąd znamionowy: 0,7 A na pin
• Maks. napięcie robocze: 100 V między dwoma sygnałami
• Rezystancja izolacji: ? 10 M? przy 300 V DC
• Temperatura pracy: –20 °C do +105 °C
• Warstwa izolacyjna: Izolacja EVA od spodu
• Montaż: Obudowa do bezpośredniego montażu na szynie DIN
• Wymiary: ok. 88 × 87 × 51 mm (szer. × wys. × gł.)
