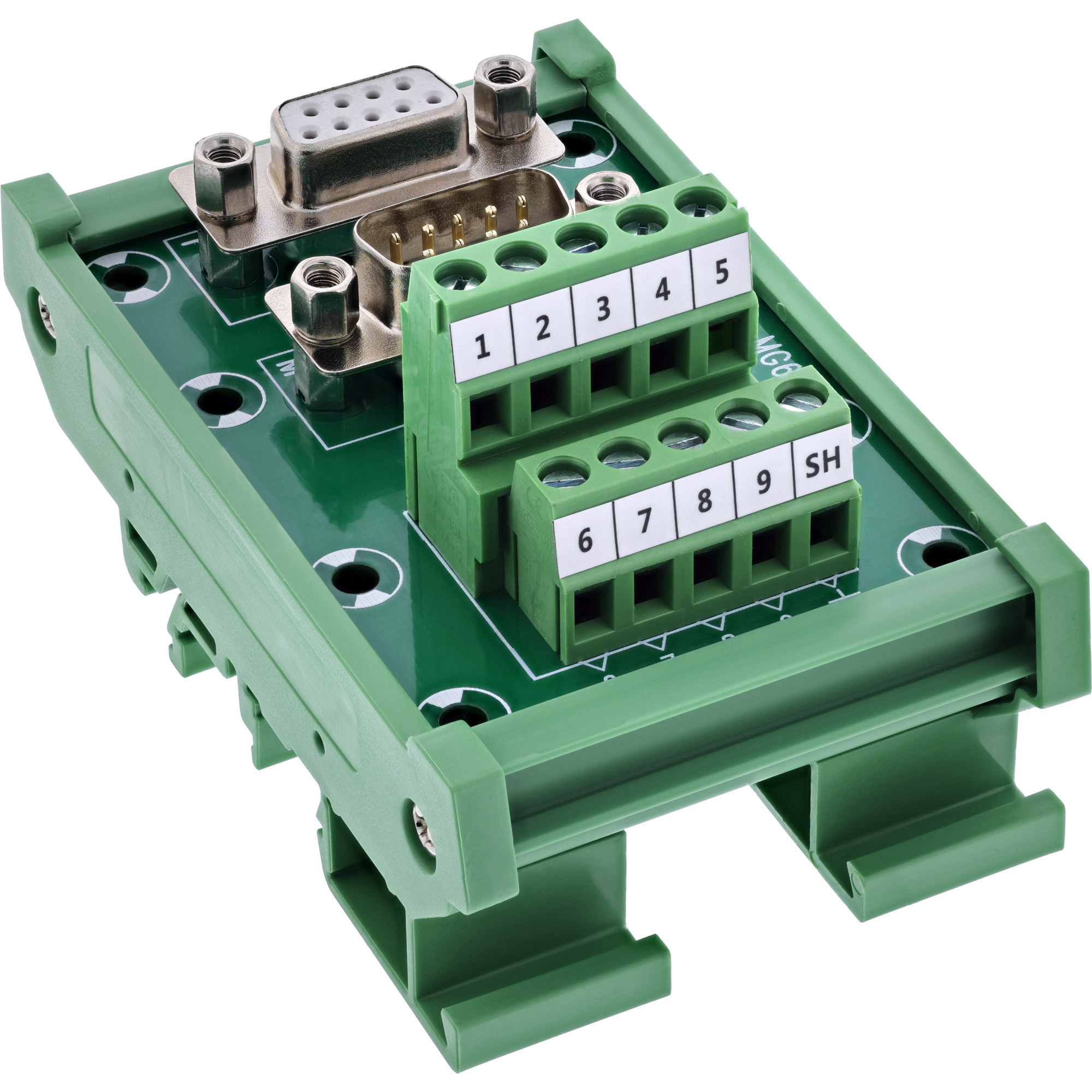

Blok zaciskowy InLine® D-Sub 9, gniazdo/wtyk, zacisk śrubowy, szyna DIN

• Oszczędność czasu podczas instalacji: Szybkie podłączanie za pomocą zacisków śrubowych dla przewodów o przekroju 14–26 AWG – przy użyciu płaskiego śrubokręta o szerokości ? 2,5 mm.
• Podwójny interfejs zapewniający elastyczne połączenie: Wyposażony w gniazdo D-Sub-9 i wtyk D-Sub-9 – idealny do połączeń szeregowych w obu kierunkach lub jako przełącznik interfejsu.
• Wszechstronne zastosowanie przemysłowe: Nadaje się do instalacji strukturalnych w szafach sterowniczych, sterowaniu maszynami, układach testowych i mobilnych zastosowaniach serwisowych.
• Montaż na szynie DIN do instalacji strukturalnych: Zintegrowana obudowa na szynę DIN umożliwia bezpośredni montaż na szynach montażowych – oszczędność miejsca, wytrzymałość i przydatność do zastosowań warsztatowych.
• Wysoka jakość sygnału: Rezystancja izolacji ? 10 M? przy 300 V DC i prąd znamionowy 0,8 A na pin zapewniają niezawodną transmisję sygnału – nawet przy obciążeniu ciągłym.

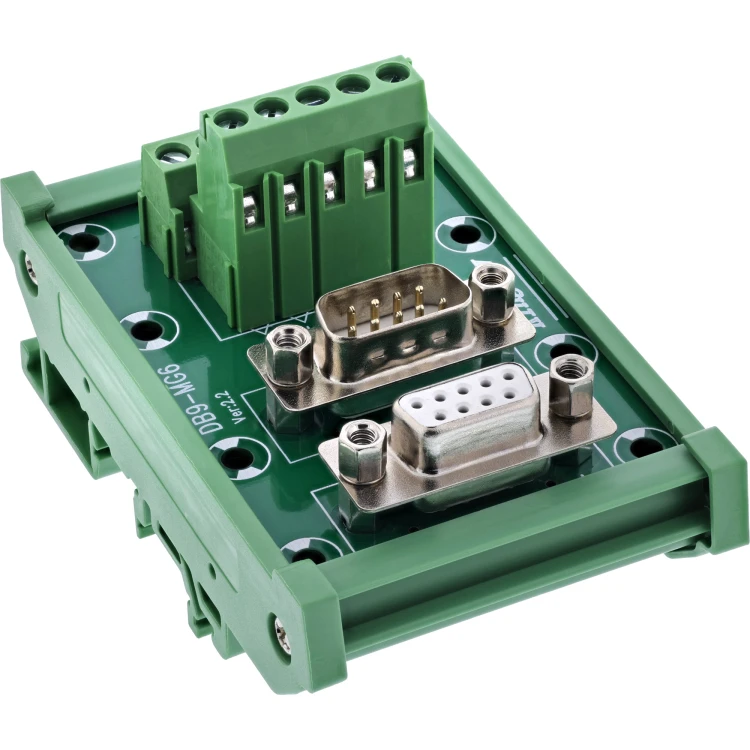

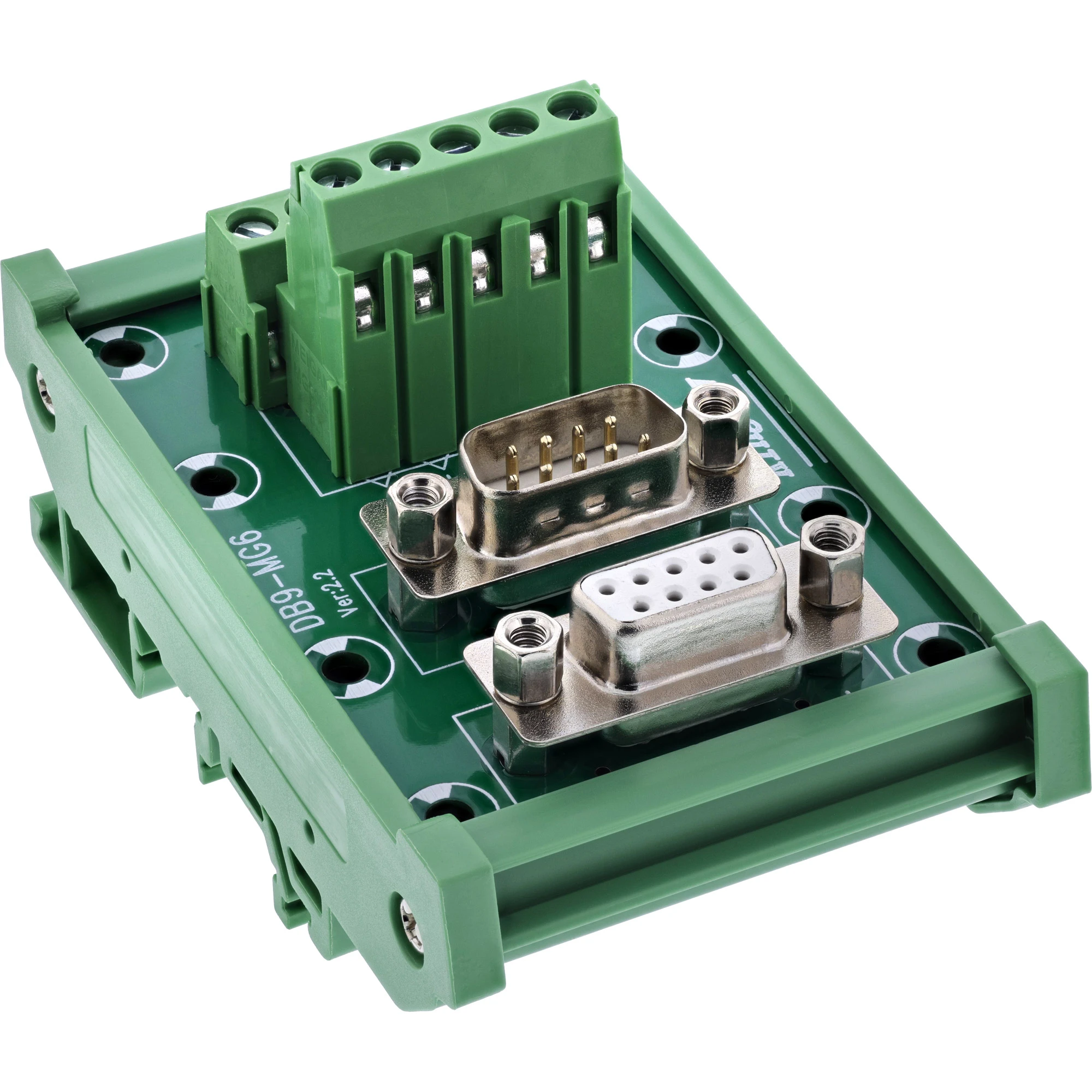

Blok zaciskowy InLine® D-Sub 9 z połączoną konstrukcją złącza żeńskiego i męskiego umożliwia elastyczne i uporządkowane okablowanie interfejsów szeregowych w ramach jednego modułu. Podwójny interfejs D-Sub (męski i żeński) sprawia, że produkt idealnie nadaje się jako punkt transferu lub połączenia między dwoma urządzeniami.

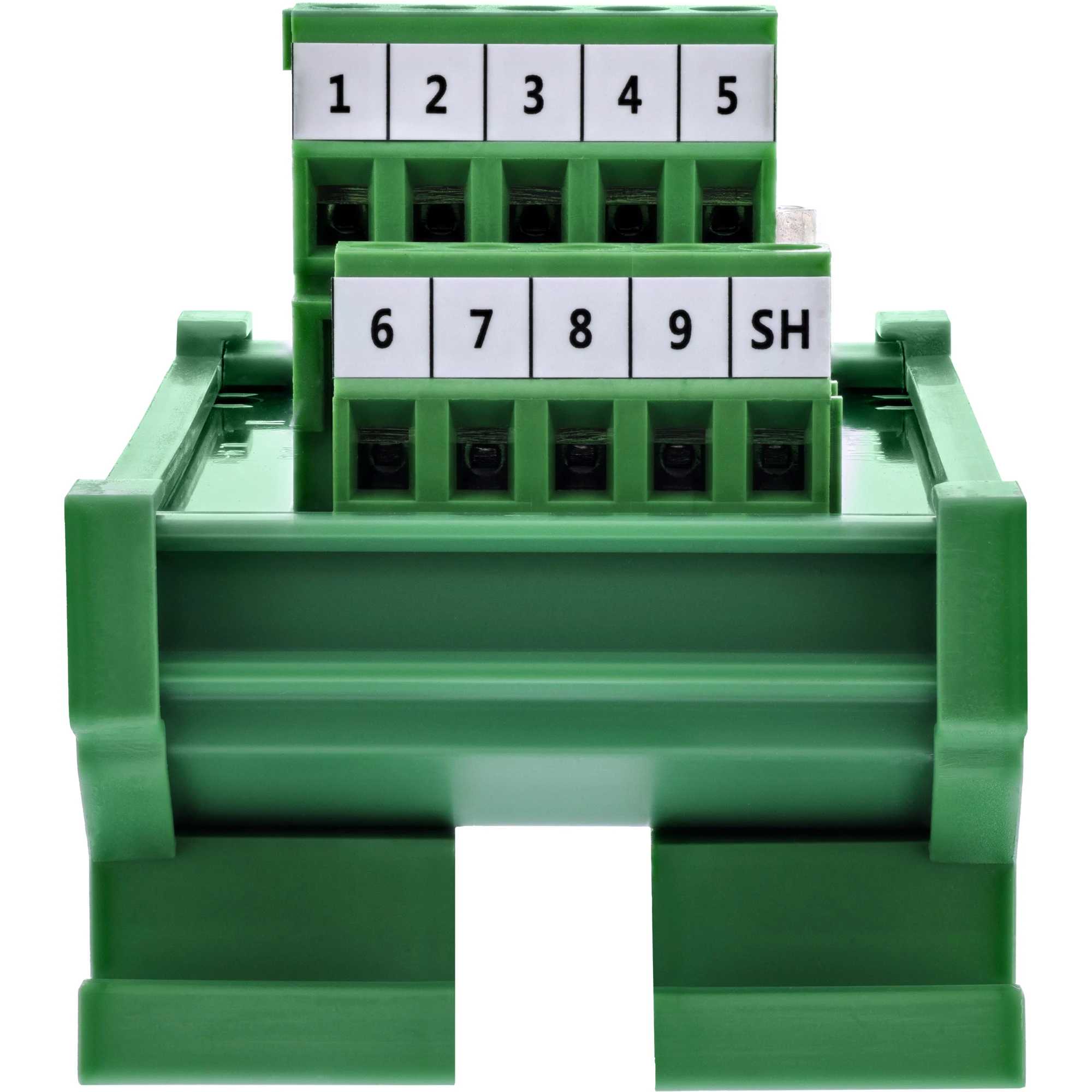

Dostępne z boku zaciski śrubowe z płytką dociskową obsługują zakres przewodów 14–26 AWG i umożliwiają szybkie, bezpieczne okablowanie za pomocą płaskiego śrubokręta ? 2,5 mm. Wstępnie zmontowany zacisk do szyny DIN pozwala na bezpośredni montaż na standardowych szynach typu top-hat – idealne rozwiązanie do profesjonalnych układów sterowania i testowania.

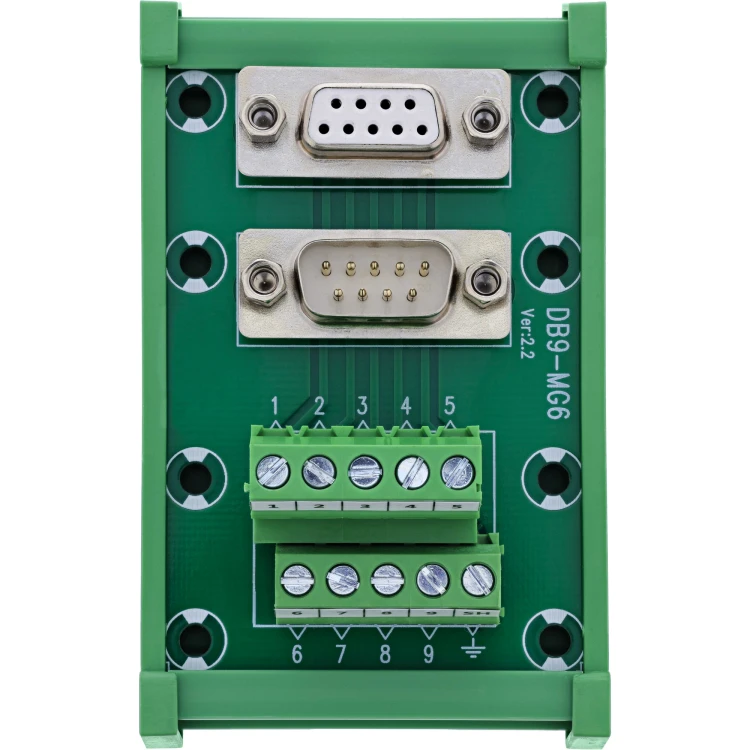

• Interfejsy D-Sub 9: 1× złącze żeńskie, 1× złącze męskie, z gwintami montażowymi (UNC #4-40)
• Technologia połączeń: Zacisk śrubowy z płytką dociskową
• Zakres połączeń: 14–26 AWG
• Obsługa: Za pomocą śrubokręta płaskiego ? 2,5 mm
• Prąd znamionowy: 0,8 A na pin
• Maks. napięcie robocze: 100 V między dwoma sygnałami
• Rezystancja izolacji: ? 10 M? przy 300 V DC
• Temperatura pracy: od –20 °C do +70 °C
• Warstwa izolacyjna: izolacja EVA od spodu

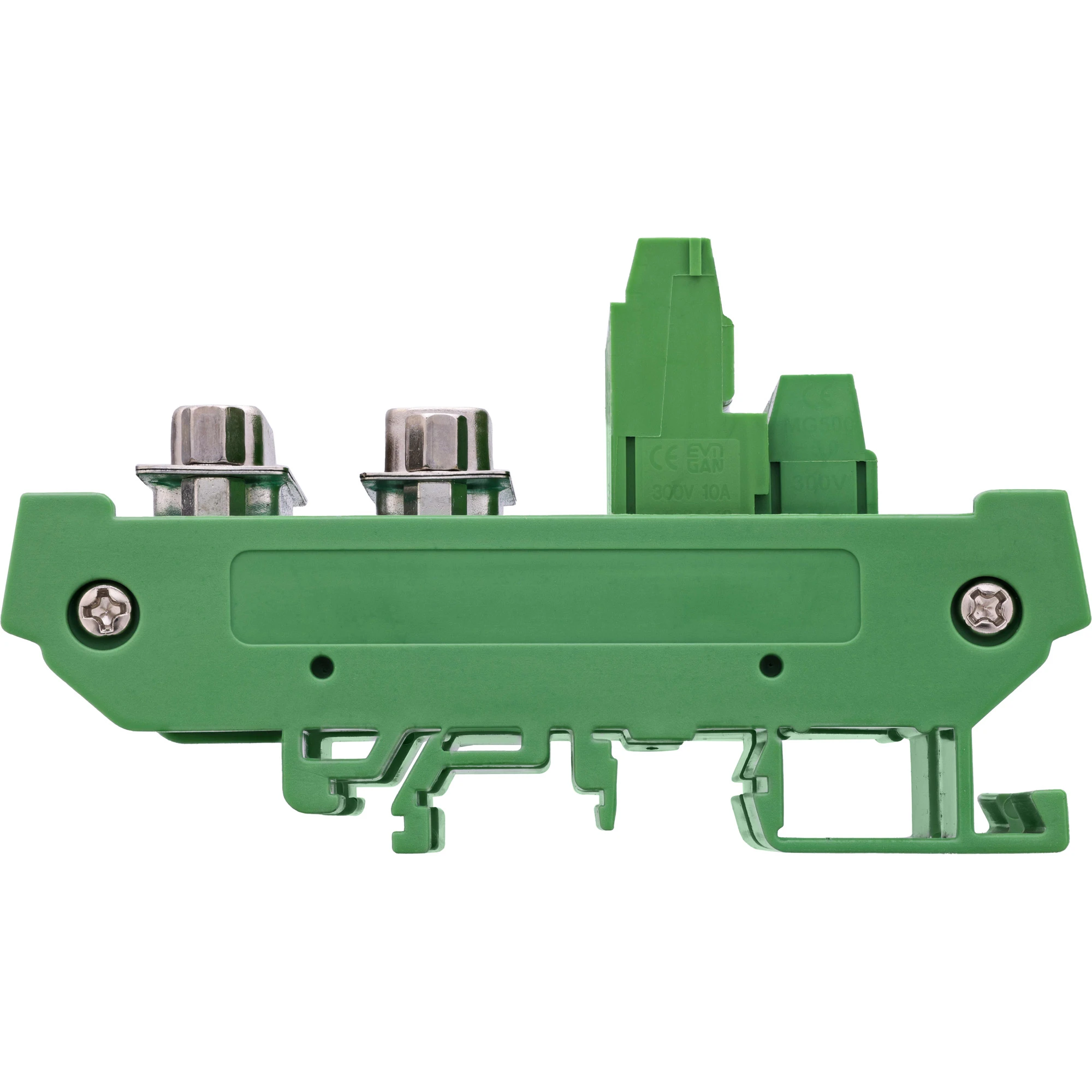

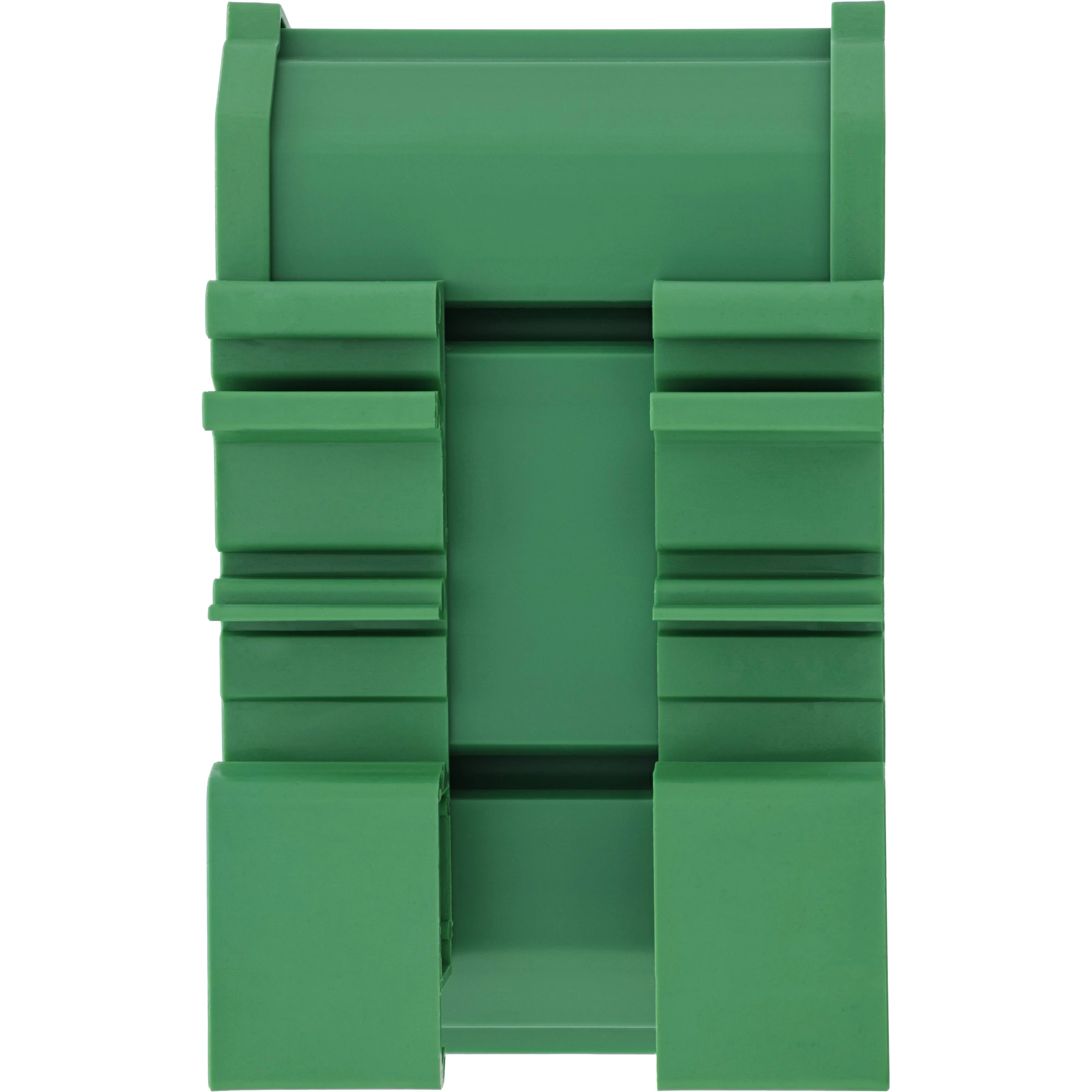

• Montaż: Obudowa do bezpośredniego montażu na szynie DIN
• Wymiary: ok. 87 × 53 × 34,8 mm (dł. x szer. x wys.)
