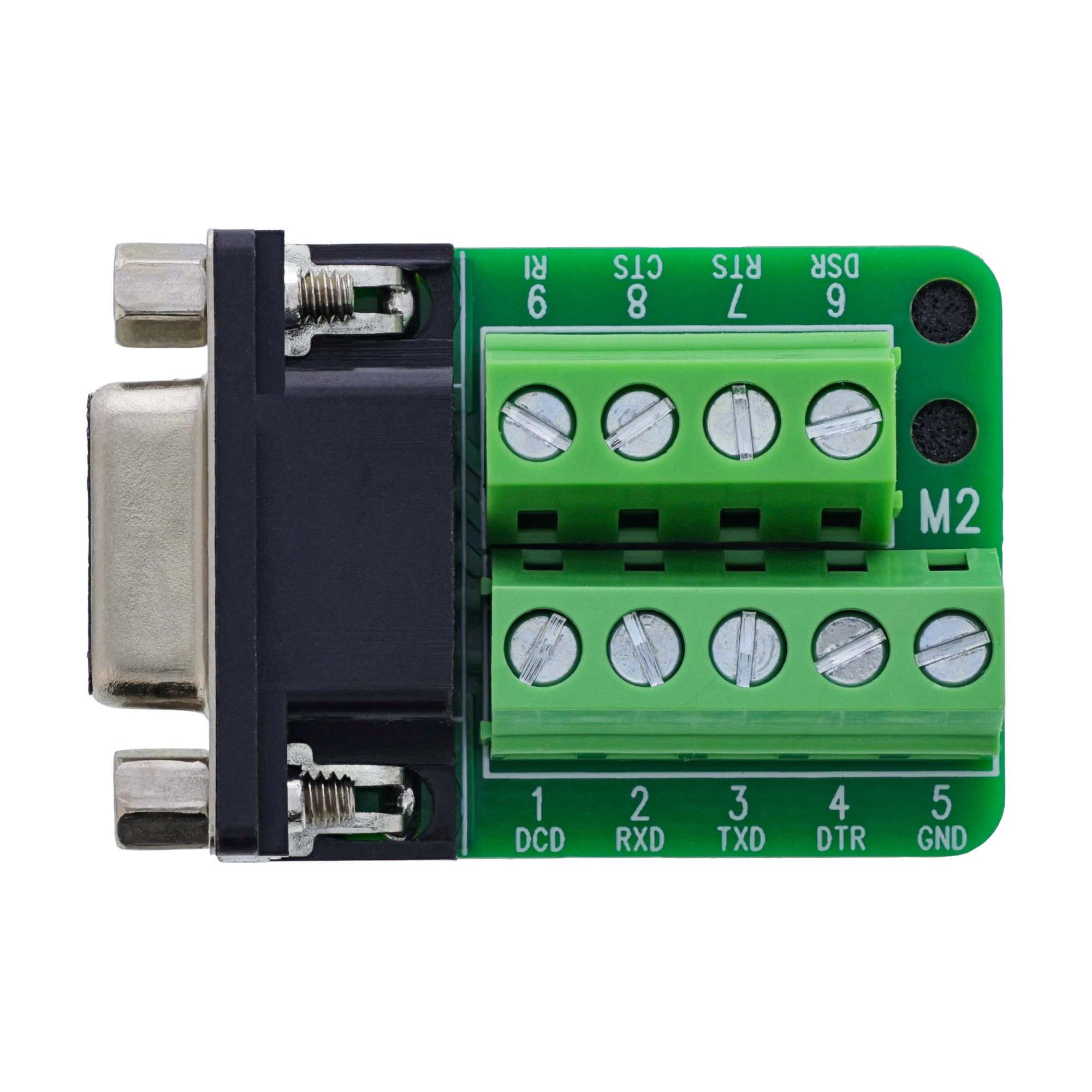

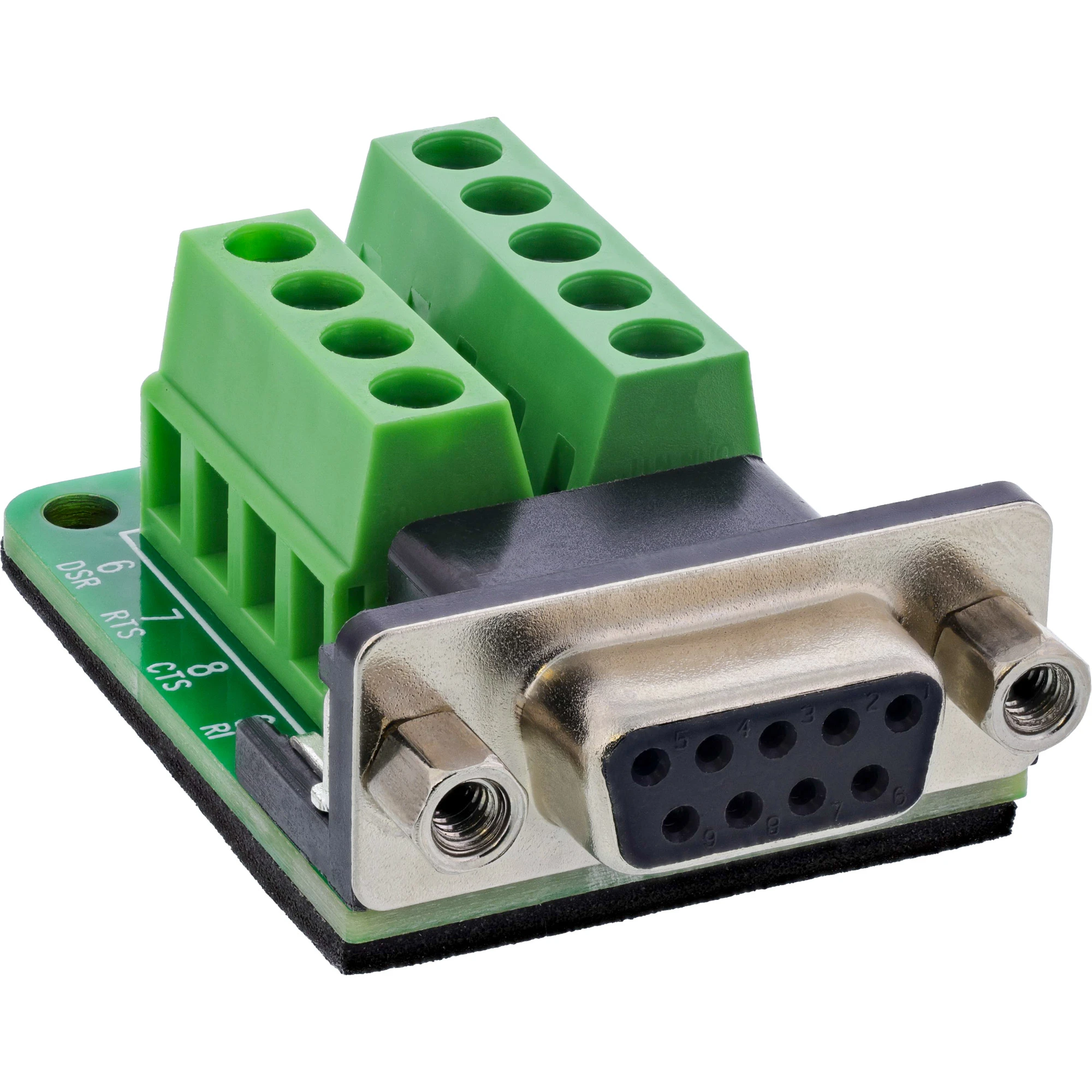

Blok zaciskowy InLine® Gniazdo D-Sub 9, 2-rzędowe, zacisk śrubowy, blokada śrubowa

• Oszczędność czasu podczas montażu: Szybkie podłączanie za pomocą zacisków śrubowych dla przewodów o przekroju 12–22 AWG – przy użyciu płaskiego śrubokręta o szerokości ? 2,5 mm.
• Stabilne połączenie dzięki blokadzie śrubowej: Gniazdo D-Sub-9 jest wyposażone w zintegrowaną blokadę śrubową i zapewnia bezpieczne połączenie mechaniczne z pasującym gniazdem – nawet w przypadku wibracji lub ruchu.
• Wszechstronne zastosowanie w przemyśle: Idealne rozwiązanie dla automatyki, budowy maszyn i urządzeń, instalacji szaf sterowniczych oraz mobilnych zastosowań testowych i serwisowych.
• Kompaktowa, 2-rzędowa konstrukcja: Dzięki wymiarom 45,5 × 31 × 16 mm listwa zaciskowa zapewnia oszczędność miejsca – zwłaszcza w przypadku gęstego okablowania interfejsów Sub-D.
• Wysoka jakość sygnału: Rezystancja izolacji ? 10 M? przy 300 V DC i prąd znamionowy 1 A na pin zapewniają niezawodną transmisję sygnału – nawet w ciągłych zastosowaniach przemysłowych.

Listwa zaciskowa InLine® z gniazdem D-Sub 9 w konstrukcji 2-rzędowej jest przeznaczona do profesjonalnych rozwiązań okablowania w szafach sterowniczych i konstrukcji urządzeń. Zaciski śrubowe o rozstawie 5,0 mm umożliwiają bezpieczne podłączenie pojedynczych przewodów w zakresie 12–22 AWG. Montaż odbywa się przy użyciu płaskiego śrubokręta o szerokości ostrza ? 2,5 mm.

Gniazdo D-Sub można bezpiecznie przykręcić do złącza współpracującego za pomocą zintegrowanej blokady śrubowej, zapewniając w ten sposób połączenie odporne na wibracje. Warstwa izolacyjna z EVA zapewnia ochronę podczas montażu na powierzchniach przewodzących. Kompaktowa konstrukcja 2-rzędowa sprawia, że blok przyłączeniowy nadaje się szczególnie do instalacji przemysłowych o dużej gęstości upakowania – np. w szafach sterowniczych, maszynach lub mobilnych jednostkach serwisowych.

• Gniazdo D-Sub 9: 2-rzędowe, ze zintegrowaną blokadą śrubową
• Technologia połączeń: Zacisk śrubowy, rozstaw 5,0 mm
• Zakres połączeń: 12–22 AWG
• Obsługa: Za pomocą płaskiego śrubokręta ? 2,5 mm
• Prąd znamionowy: 1 A na styk
• Maks. napięcie robocze: 100 V między dwoma sygnałami
• Rezystancja izolacji: ? 10 M? przy 300 V DC
• Temperatura pracy: –10°C do +70°C
• Warstwa izolacyjna: Izolacja EVA od spodu
• Wymiary: ok. 45,5 × 31 × 16 mm (dł. × szer. × wys.)
