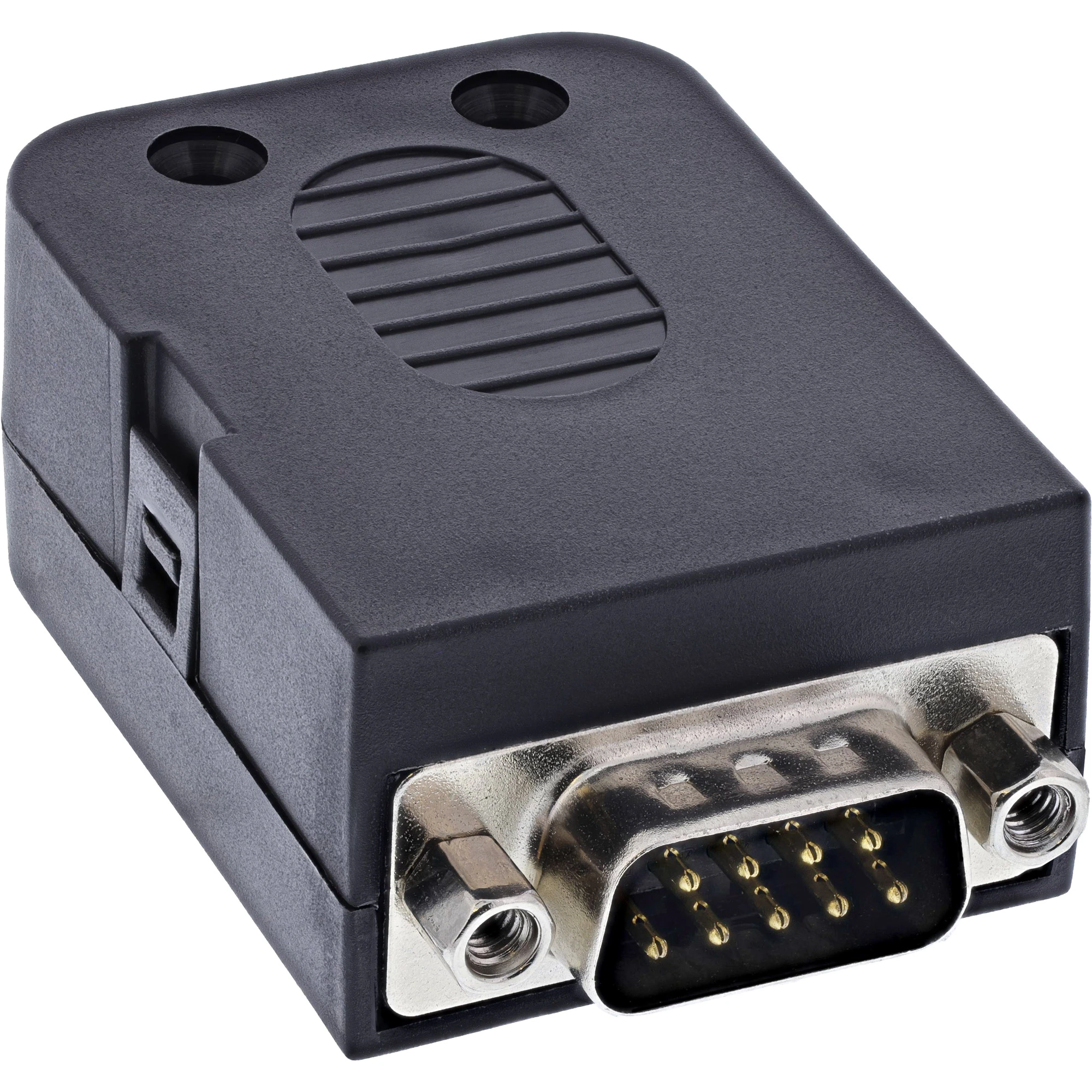

Blok zaciskowy rozgałęźny InLine® D-Sub 9, wtyk, zacisk śrubowy

• Oszczędność czasu podczas instalacji: Szybkie okablowanie za pomocą zacisków śrubowych dla przewodów 18–26 AWG – przy użyciu płaskiego śrubokręta ? 2,5 mm.
• Stabilne połączenie dzięki gwintowi montażowemu: Złącze D-Sub-9 jest wyposażone w gwint montażowy (UNC #4-40) do blokowania złącza i umożliwia bezpieczne połączenie śrubowe z pasującymi gniazdami.
• Wszechstronne zastosowanie w przemyśle: Idealne do stanowisk testowych, prototypowania, uruchamiania oraz mobilnych zastosowań serwisowych i diagnostycznych.

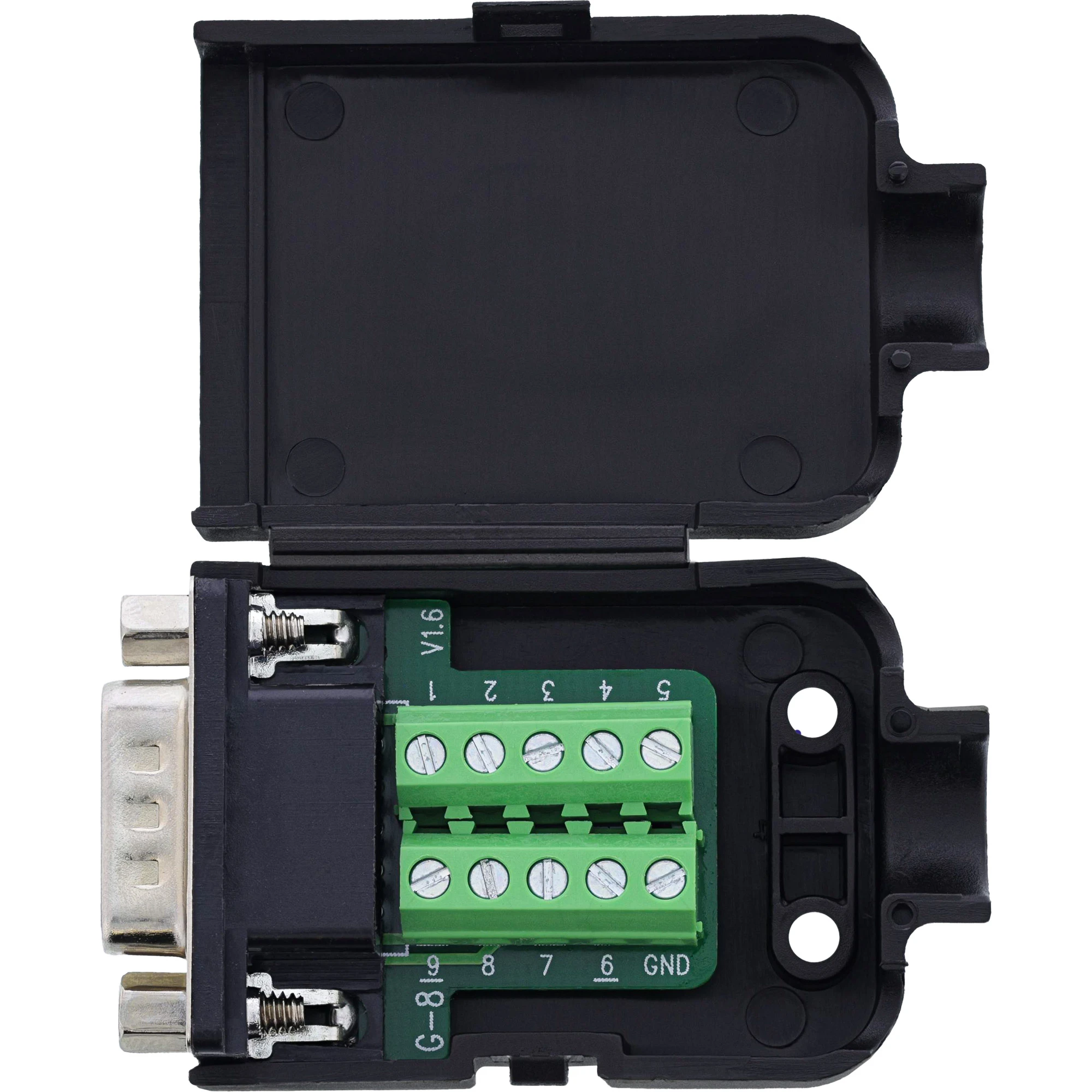

• Konstrukcja rozgałęźna z otwartym układem: Dostępne z boku zaciski śrubowe umożliwiają elastyczne, tymczasowe okablowanie sygnałowe – bez montażu w obudowie.
• Wysoka jakość sygnału: Rezystancja izolacji ? 10 M? przy 300 V DC i prąd znamionowy 0,8 A na pin zapewniają niezawodną transmisję sygnału w zastosowaniach profesjonalnych.

Blok zaciskowy rozgałęźny InLine® D-Sub 9 z złączem został specjalnie zaprojektowany do stosowania w układach testowych, systemach sterowania lub podczas uruchamiania w terenie. Otwarta konstrukcja z bocznymi zaciskami śrubowymi pozwala na szybkie okablowanie pojedynczych przewodów w zakresie 18–26 AWG – bez lutowania lub montażu w obudowie. Obsługa odbywa się przy pomocy płaskiego śrubokręta o szerokości ostrza ? 2,5 mm.

Dzięki zintegrowanemu gwintowi montażowemu (UNC #4-40) złącze można mechanicznie zamocować do pasujących gniazd. Warstwa izolacyjna z EVA na spodzie zapewnia dodatkową ochronę podczas montażu na powierzchniach przewodzących. Solidna, kompaktowa konstrukcja idealnie nadaje się do stacji testowych, diagnostyki sygnałów oraz tymczasowych rozwiązań sterujących w zastosowaniach mobilnych.

• Złącze D-Sub 9: Konstrukcja typu breakout, z gwintem montażowym do blokowania złącza (UNC #4-40)
• Technologia połączeń: Zacisk śrubowy z płytką dociskową
• Zakres połączeń: 18–26 AWG
• Obsługa: Za pomocą płaskiego śrubokręta ? 2,5 mm
• Prąd znamionowy: 0,8 A na pin
• Maks. napięcie robocze: 100 V między dwoma sygnałami
• Rezystancja izolacji: ? 10 M? przy 300 V DC
• Temperatura pracy: od –20 °C do +105 °C
• Warstwa izolacyjna: izolacja EVA od spodu
• Wymiary: ok. 57,7 × 34,4 × 21 mm (dł. × szer. × wys.)
• Akcesoria: 1× płytka dociskowa, 2× śruby
