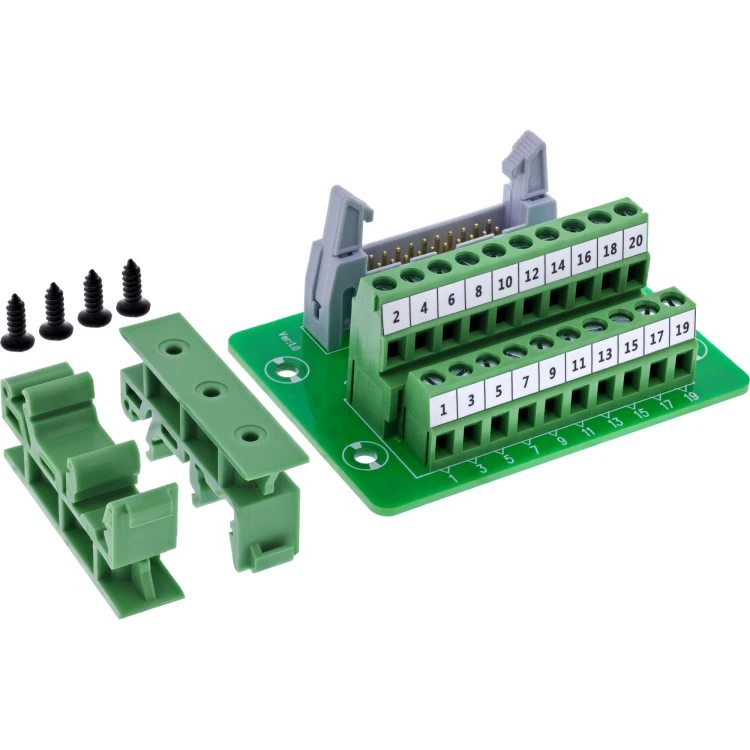

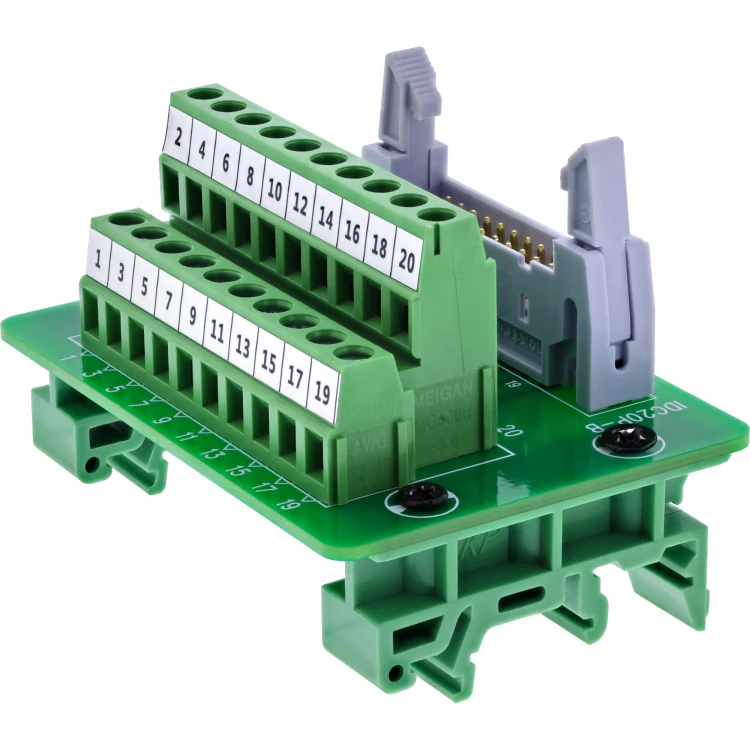

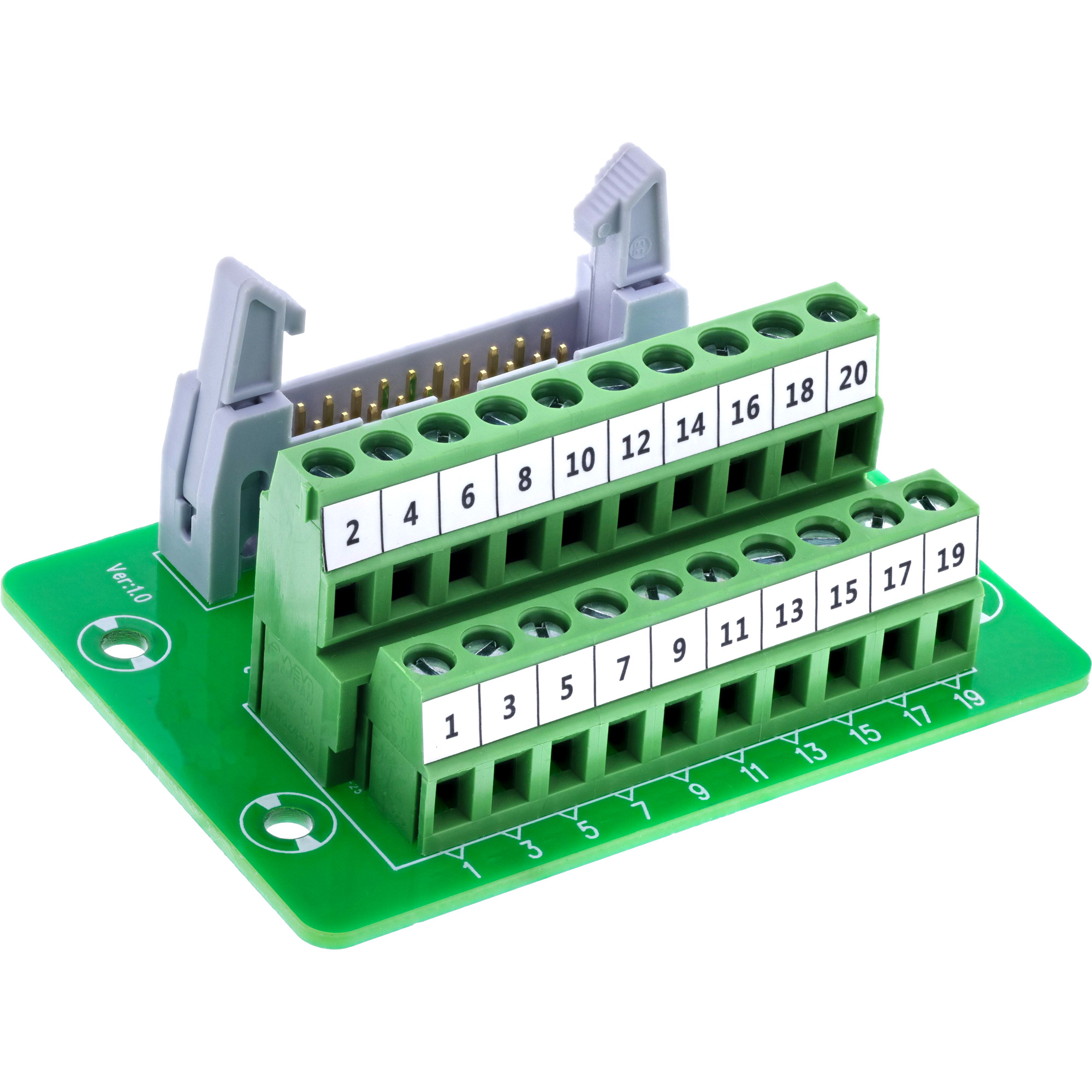

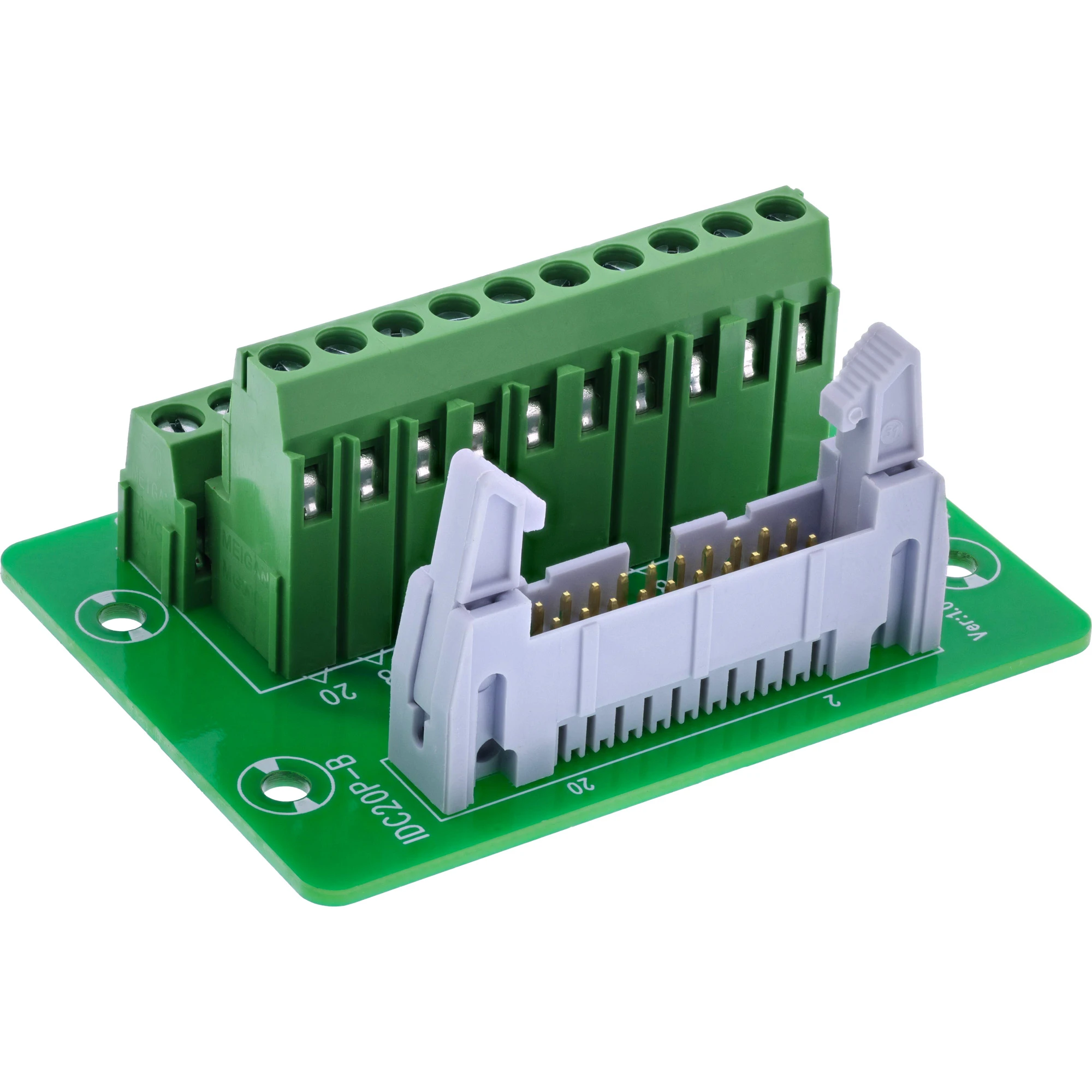

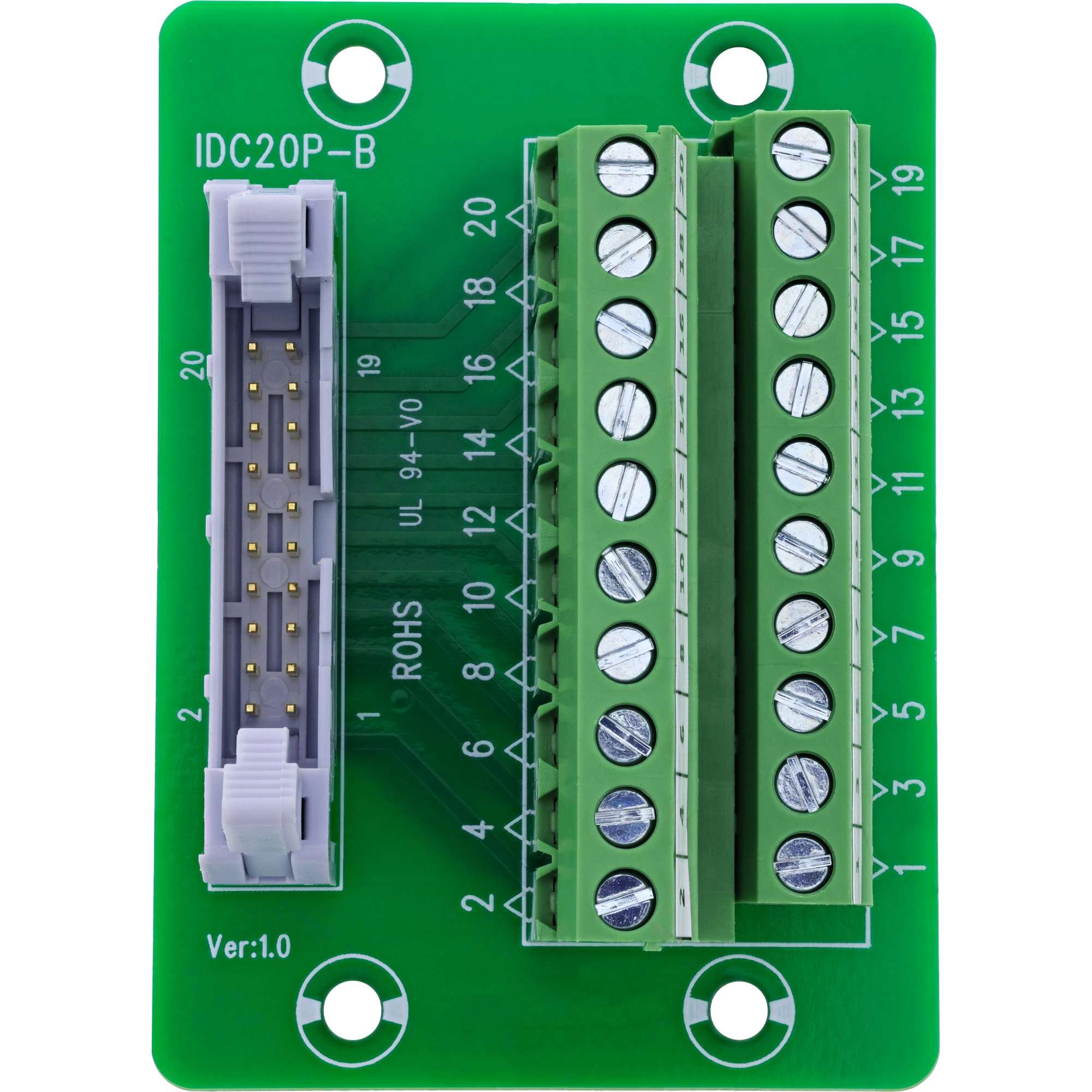

Gniazdo InLine® IDC 20 do listwy zaciskowej, 10-pinowe, na płytce drukowanej

• Oszczędność czasu podczas montażu: 10-pinowa listwa zaciskowa śrubowa z płytką dociskową umożliwia szybkie okablowanie przy użyciu narzędzi – dla przewodów w zakresie 16–26 AWG.
• Standaryzowany interfejs IDC z przejrzystym przypisaniem pinów: 20-pinowe gniazdo (2×10) zapewnia uporządkowane rozdzielenie sygnałów – idealne do uporządkowanego okablowania systemowego w środowiskach testowych, sterowania i prototypowania.
• Kompaktowa konstrukcja do uporządkowanej instalacji: Kompaktowa konstrukcja na solidnej płytce drukowanej do bezpośredniej integracji z obudowami, panelami adapterowymi lub środowiskami testowymi.
• Do modułowych systemów sterowania i testowania: Idealne do prototypowania, zastosowań wbudowanych, testów systemowych lub rozdzielaczy sygnałów z taśmowymi kablami IDC.
• Wysoka jakość sygnału: Sprawdzona rezystancja izolacji do 300 V AC, prąd znamionowy 1 A na pin oraz 100% testy zwarciowe zapewniające długoterminową niezawodność działania.

Adapter InLine® IDC-20 do listwy zaciskowej łączy 20-pinowe gniazdo IDC (2×10) z 10-pinową listwą zaciskową śrubową, umożliwiając łatwe okablowanie sygnałów – bez konieczności lutowania. Solidna konstrukcja na stabilnej płytce drukowanej nadaje się szczególnie do uporządkowanych instalacji w stanowiskach testowych, urządzeniach sterujących lub systemach wbudowanych.

Zaciski śrubowe (rozstaw 5,0 mm) są wyraźnie oznaczone i obsługują pojedyncze przewody o przekroju od 16 do 26 AWG. Okablowanie odbywa się przy pomocy płaskiego śrubokręta ? 2,5 mm. Warstwa izolacyjna z EVA zapewnia niezawodną ochronę podczas montażu na powierzchniach przewodzących.

Dzięki 100% testom na zwarcia i okablowanie oraz znormalizowanemu prowadzeniu sygnałów adapter idealnie nadaje się do profesjonalnego zastosowania w przemysłowych środowiskach testowych, prototypach lub szafach sterowniczych.

Uwaga: Dwa sąsiednie piny IDC są wewnętrznie połączone z zaciskiem śrubowym (np. piny 1+2 ? zacisk 1).

• Interfejs IDC: 20-pinowe gniazdo IDC (2×10), rozstaw 2,54 mm
• Listwa zacisków śrubowych: 10 zacisków, rozstaw 5,0 mm, z płytką dociskową
• Przypisanie sygnałów: GND (masa), D0 do D7 (cyfrowe linie sygnałowe, przypisywane w zależności od zastosowania)
• Zakres połączeń: 16–26 AWG
• Obsługa: Za pomocą śrubokręta płaskiego ? 2,5 mm
• Prąd znamionowy: 0,8 A na pin
• Maks. Napięcie robocze: 100 V między dwoma sygnałami
• Rezystancja izolacji: ? 10 M? przy 300 V DC
• Maks. rezystancja przewodu: 5 omów
• Temperatura pracy: –10 °C do +70 °C
• Warstwa izolacyjna: Izolacja EVA od spodu
• Wymiary: ok. 71 × 51 × 48,7 mm (szer. × wys. × gł.)
