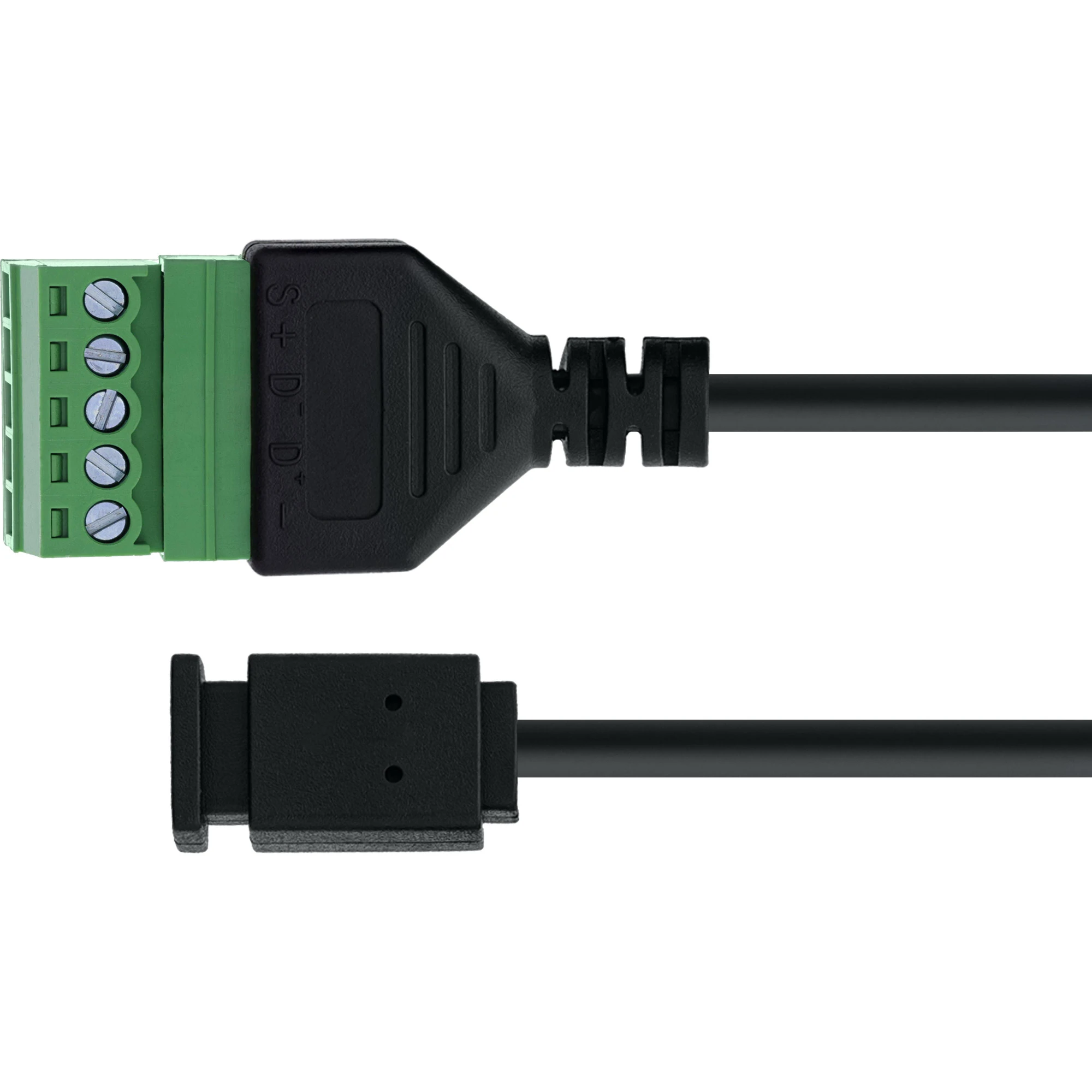

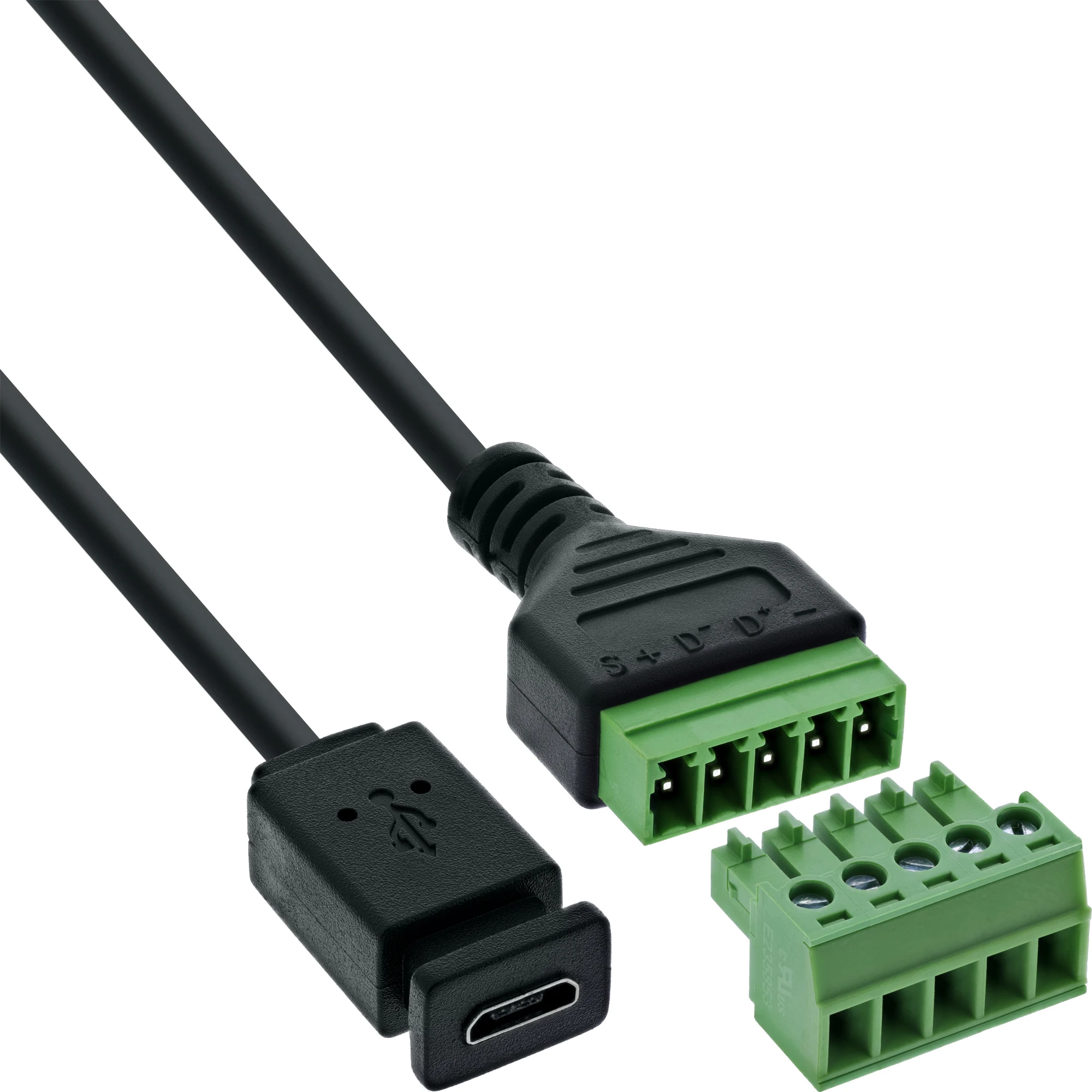

Gniazdo InLine® Micro USB do listwy zaciskowej, 5-pinowe, z kablem

• Oszczędność czasu podczas montażu: Szybkie podłączanie za pomocą zacisków śrubowych dla przewodów 16–26 AWG – przy użyciu płaskiego śrubokręta o szerokości ? 2,5 mm.
• Wbudowany kabel USB zapewniający elastyczne zastosowania: Kabel połączeniowy o długości 1 metra umożliwia natychmiastowe podłączenie systemów – bez dodatkowych akcesoriów i lutowania.
• Przejrzysty przypisanie zacisków i pewny kontakt: 5-pinowe zaciski z płytką dociskową, wyraźnie oznaczone 1: –, 2: D+, 3: D–, 4: +, 5: S (ekran) – idealne do serwisowania, testowania i prototypowania.
• Wszechstronne zastosowanie w przemyśle: Do szybkiego podłączania sygnałów USB 2.0 w konfiguracjach testowych, laboratoriach, podczas uruchamiania lub diagnostyki – bez lutowania.
• Wysoka jakość sygnału: Rezystancja izolacji ? 10 M? przy 300 V DC i prąd znamionowy 0,7 A na pin zapewniają niezawodną transmisję sygnału – nawet przy ciągłym obciążeniu i w środowiskach przemysłowych.

Adapter listwy zaciskowej InLine® Mini USB 2.0 z 5-żyłowym kablem połączeniowym łączy zalety stabilnego połączenia USB z elastycznością otwartego okablowania sygnałowego. Gniazdo mini USB jest na stałe połączone z 5-pinową listwą zaciskową – idealne do stanowisk testowych, urządzeń diagnostycznych lub systemów wbudowanych.

Zaciski śrubowe są wyraźnie oznaczone (1: masa, 2: D+, 3: D–, 4: napięcie, 5: ekran) i umożliwiają bezpieczne i jednoznaczne przypisanie sygnałów. Złącza zaciskowe o rozstawie 5,0 mm obsługują przewody w zakresie 16–26 AWG. Okablowanie odbywa się przy pomocy płaskiego śrubokręta ? 2,5 mm.

Zintegrowany kabel połączeniowy o długości 1 metra zmniejsza nakład pracy związany z okablowaniem i umożliwia natychmiastowe użycie – np. w systemach sterowania, systemach testowych lub mobilnych stacjach testowych. Warstwa izolacyjna EVA na spodzie zapewnia dodatkową ochronę podczas montażu na powierzchniach przewodzących.

• Interfejs USB: Mini USB 2.0, złącze żeńskie
• Długość kabla: ok. 1 m (PVC, na stałe zintegrowany)
• Liczba pinów / przypisanie: 5 zacisków / 1: – / 2: D+ / 3: D– / 4: + / 5: S
• Technologia połączeń: Zacisk śrubowy z płytką dociskową, siatka 5,0 mm
• Zakres połączeń: 16–26 AWG
• Obsługa: Za pomocą płaskiego śrubokręta ? 2,5 mm
• Prąd znamionowy: 0,7 A na pin
• Napięcie robocze USB (VBUS): 5 V DC
• Napięcie próbne (rezystancja izolacji): 300 V AC / 1 minuta
• Rezystancja izolacji: ? 10 M? przy 300 V DC
• Temperatura pracy: od –20 °C do +105 °C
• Warstwa izolacyjna: Izolacja EVA od spodu
• Wymiary: Listwa zaciskowa ok. 50 × 21,2 × 18,4 mm (dł. × szer. × wys.)
