Gniazdo InLine® RJ45 na zacisku wtykowym, 8-pinowe, Cat.5e, kątowe

• Zacisk wtykowy do szybkiego okablowania: Pojedyncze przewody (18–26 AWG) można szybko podłączyć — do ich odłączenia wystarczy śrubokręt płaski ? 2,5 mm.
• Strukturalne połączenie sieciowe poprzez Cat.5e: Ekranowane gniazdo spełnia wymagania kategorii 5e i zapewnia stabilne połączenie Ethernet dla prototypów, systemów testowych i środowisk przemysłowych.
• Konstrukcja kątowa dla oszczędności miejsca przy okablowaniu: Gniazdo RJ45 (8P8C) z kątowym złączem 90° jest idealne do instalacji o niewielkiej głębokości montażu – np. w obudowach ściennych, szafach lub płaskich panelach rozdzielczych.
• Wszechstronne zastosowanie w przemyśle: Idealne rozwiązanie do systemów wbudowanych, układów testowych, tymczasowych połączeń sieciowych lub budowy szaf sterowniczych – wszędzie tam, gdzie konieczna jest szybka zmiana okablowania.
• Wysoka jakość sygnału: Rezystancja izolacji ? 10 M? przy 300 V DC i prąd znamionowy 1,0 A na pin zapewniają stabilną transmisję sygnału – nawet przy ciągłym obciążeniu w zastosowaniach przemysłowych.

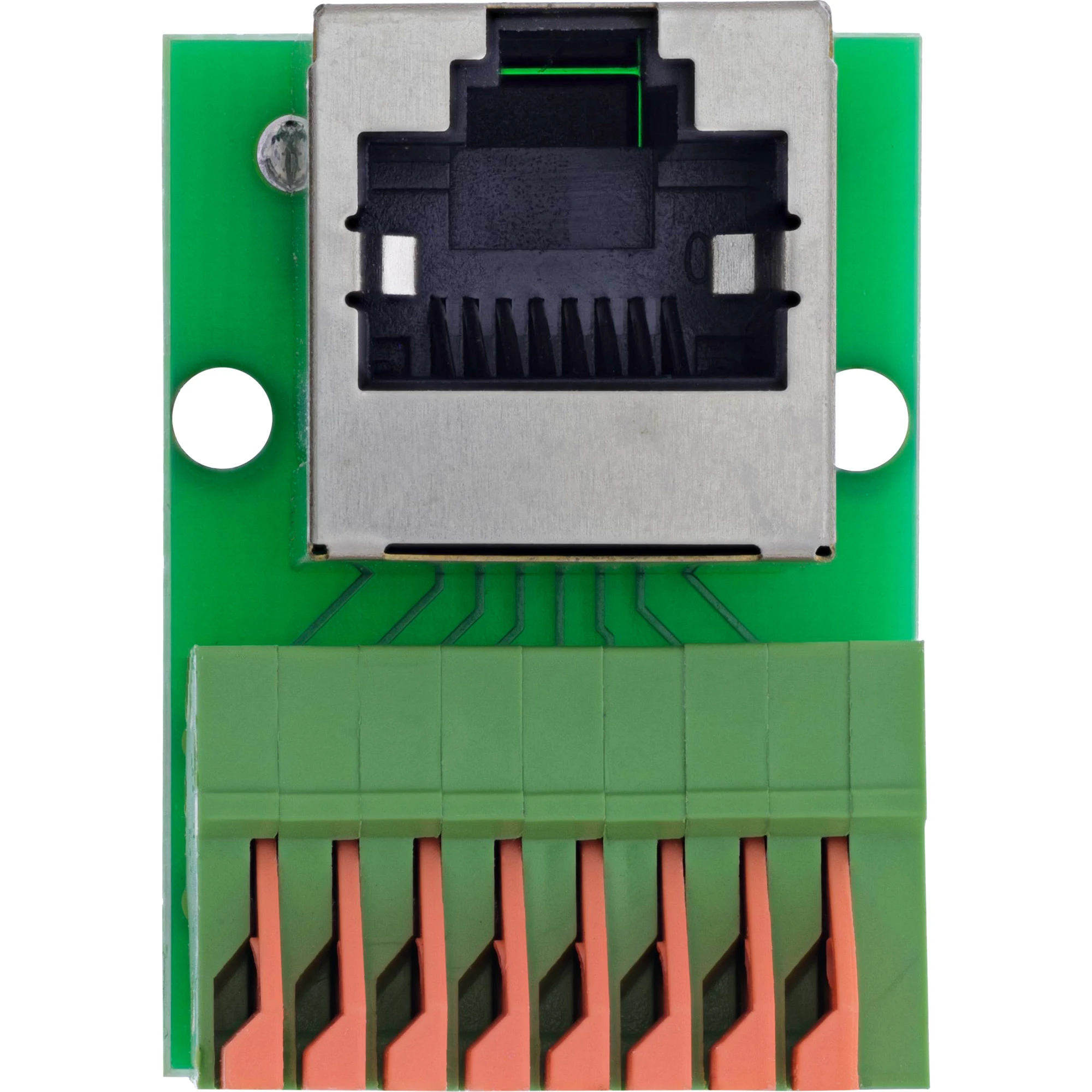

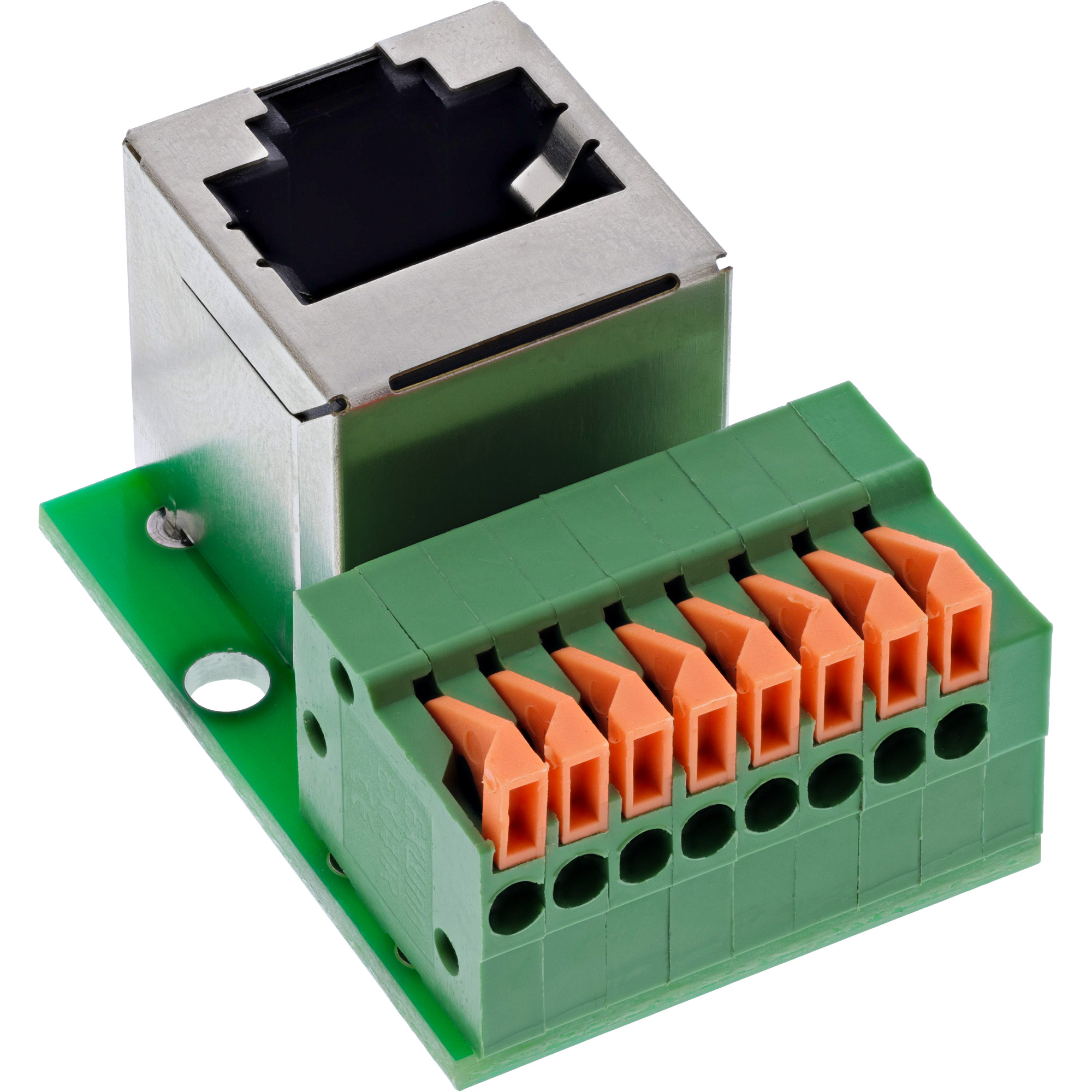

Adapter listwy zaciskowej InLine® RJ45 z kątowym gniazdem Cat.5e i zaciskiem wtykowym został opracowany specjalnie z myślą o połączeniach sieciowych, w których liczy się każda wolna przestrzeń. Ekranowane gniazdo RJ45 (8P8C, kątowe 90°) jest bezpośrednio połączone z 8-pinową listwą zaciskową typu push-in i umożliwia szybkie podłączenie wolnych końcówek przewodów – bez lutowania i śrub.

Technologia wtykowa idealnie nadaje się do zastosowań wymagających częstej wymiany przewodów, np. w środowiskach testowych, prototypach lub systemach wbudowanych. Poszczególne przewody o przekroju w zakresie 18–26 AWG można łatwo podłączyć. Do demontażu wystarczy standardowy śrubokręt płaski ? 2,5 mm.

Dzięki kompaktowej konstrukcji (wysokość zaledwie 33 mm) i ukośnemu położeniu gniazda adapter nadaje się szczególnie do stosowania w ciasnych obudowach lub płaskich panelach rozdzielczych. Solidne wykonanie i sprawdzone właściwości elektryczne zapewniają niezawodne działanie – nawet w środowiskach przemysłowych.

• Interfejs RJ45: Gniazdo Cat.5e, 8P8C (ekranowane, pod kątem 90°)
• System zacisków: Zacisk wciskowy (technologia sprężynowa)
• Liczba biegunów: 8 sygnałów (połączonych 1:1)
• Zakres podłączeń: 18–26 AWG (przewód lity lub skręcony z tuleją zaciskową)
• Obsługa: Zwolnienie za pomocą płaskiego śrubokręta ? 2,5 mm
• Prąd znamionowy: 1,0 A na styk
• Maks. napięcie robocze: 100 V między dwoma sygnałami
• Rezystancja izolacji: ? 10 M? przy 300 V DC
• Temperatura pracy: –10 °C do +70 °C
• Warstwa izolacyjna: Izolacja EVA od spodu
• Wymiary: ok. 43 × 33 × 24 mm (dł. × szer. × wys.)
