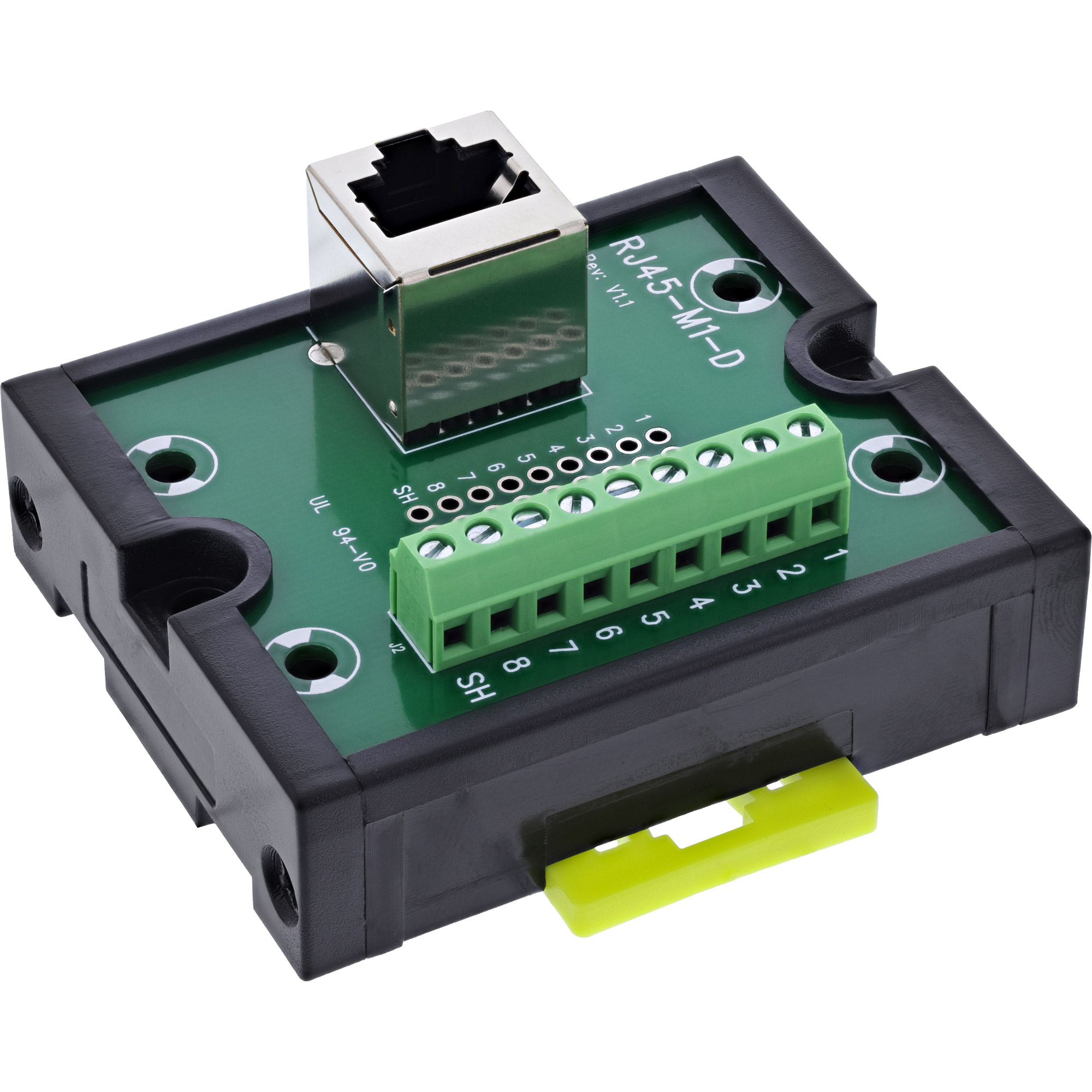

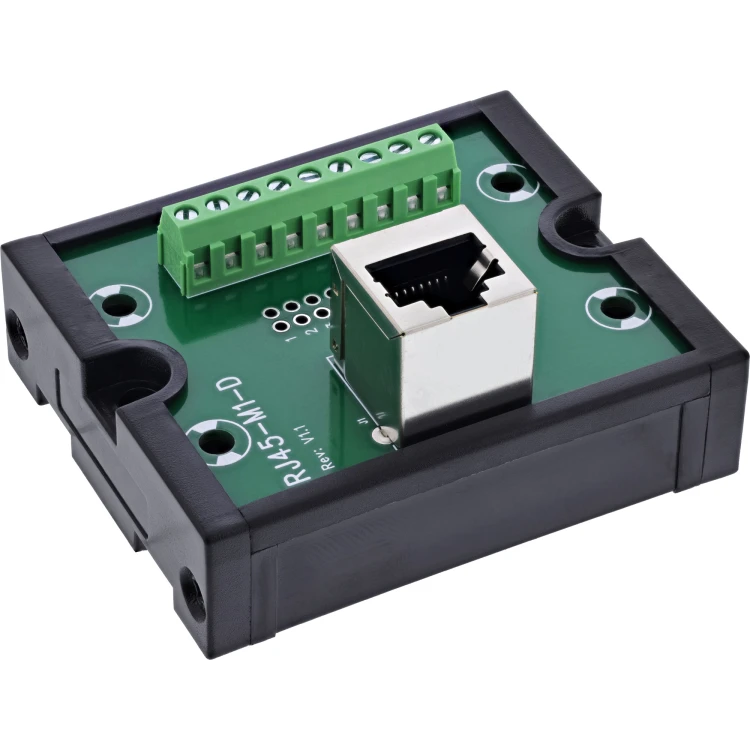

Gniazdo rozgałęźne InLine® RJ45 do 9-pinowego zacisku śrubowego, szyna DIN, ekranowane

• Gniazdo rozgałęźne RJ45 z przejrzystym przypisaniem zacisków: Ekranowane gniazdo 8P8C połączone bezpośrednio z 9-pinowym zaciskiem śrubowym – do strukturalnego i bezlutowego okablowania sieciowego.
• Boczne przyłącze zaciskowe do kompaktowej integracji: Boczna listwa zaciskowa pozwala na oszczędność miejsca podczas okablowania – idealne rozwiązanie do szaf sterowniczych lub ciasnych środowisk testowych.
• Bezpośredni montaż na szynie DIN: Obudowa jest wyposażona w zamontowany fabrycznie uchwyt do szyny DIN – do łatwego i zgodnego z normami montażu w szafach sterowniczych lub rozdzielnicach sterowniczych.
• Idealne rozwiązanie dla sieci przemysłowych: Do bezpiecznego podłączania, diagnostyki lub ponownego okablowania sygnałów Ethernet w środowiskach serwisowych, testowych lub wbudowanych.
• Wysoka jakość sygnału: Rezystancja izolacji ? 10 M? przy 300 V DC i prąd znamionowy 1,0 A na pin zapewniają niezawodną transmisję sygnału – nawet w warunkach ciągłej pracy przemysłowej.

Adapter rozgałęźny InLine® RJ45 z ekranowanym gniazdem 8P8C i zintegrowanym 9-pinowym zaciskiem śrubowym (8 linii danych + ekran) umożliwia bezpośrednie i uporządkowane okablowanie sygnałów Ethernet – bez konieczności lutowania. Listwa zaciskowa dostępna z boku jest wyraźnie oznaczona i obsługuje przewody w zakresie 16–26 AWG.

Okablowanie przy pomocy narzędzi wykonuje się za pomocą śrubokręta płaskiego ? 2,5 mm. Wstępnie zamontowany zacisk umożliwia montaż adaptera bezpośrednio na szynie DIN – idealne rozwiązanie do integracji zgodnej z normami w szafach sterowniczych lub rozdzielnicach sterowniczych.

Solidna konstrukcja, sprawdzone bezpieczeństwo elektryczne i pełne ekranowanie sprawiają, że adapter jest niezawodnym rozwiązaniem do zastosowań przemysłowych, np. w prototypowaniu, diagnostyce sieciowej lub systemach wbudowanych.

• Interfejs RJ45: Ekranowane gniazdo 8P8C (wersja rozgałęźna)

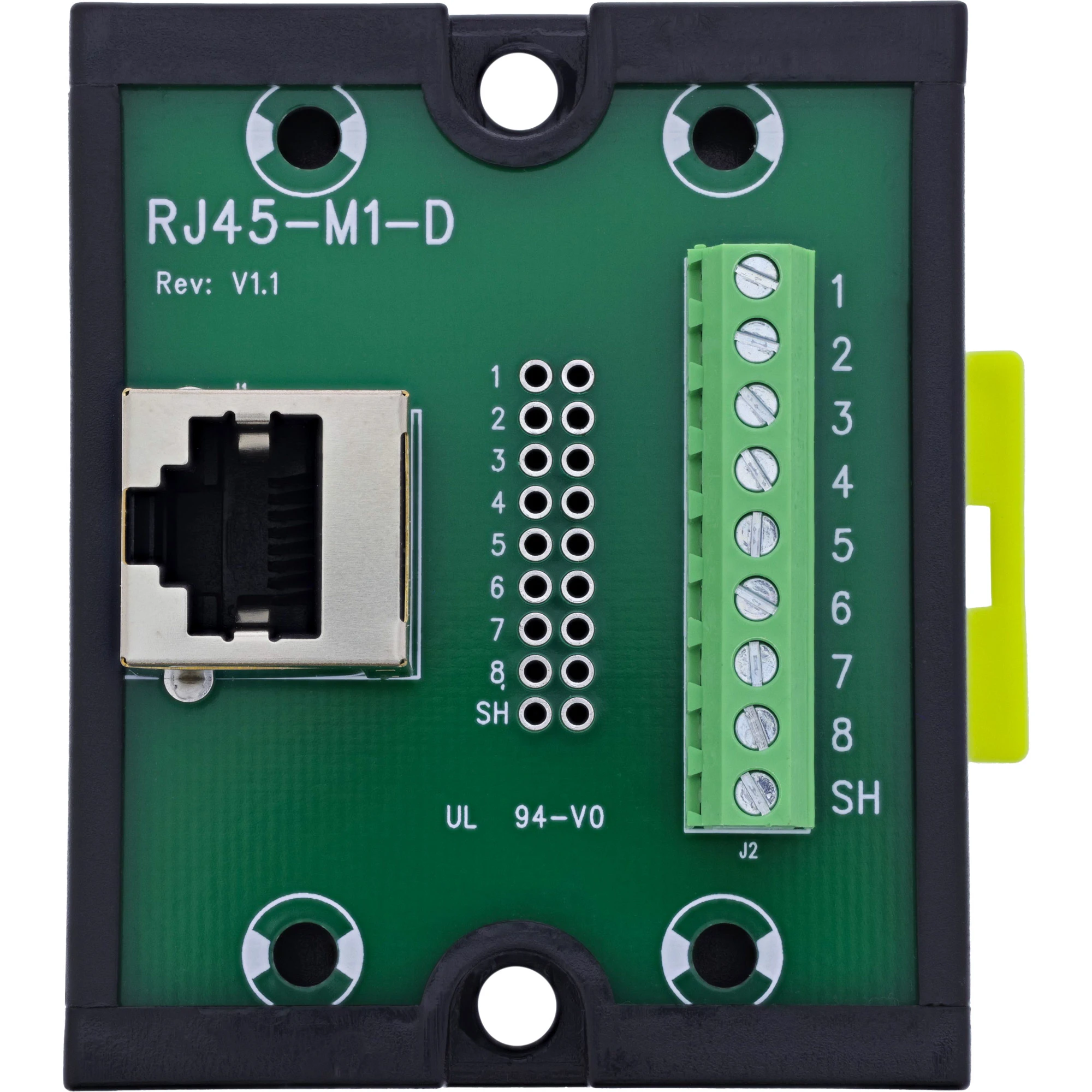

• Listwa zaciskowa śrubowa: 9 zacisków (8 danych + ekran), rozstaw 5,0 mm, z płytką dociskową
• Zakres podłączeń: 16–26 AWG
• Obsługa: Za pomocą płaskiego śrubokręta ? 2,5 mm
• Prąd znamionowy: 1,0 A na pin
• Maks. Napięcie robocze: 100 V między dwoma sygnałami
• Rezystancja izolacji: ? 10 M? przy 300 V DC
• Temperatura pracy: od –20 °C do +70 °C
• Warstwa izolacyjna: Izolacja EVA od spodu
• Montaż: Wstępnie zamontowany zacisk do szyny DIN
• Wymiary: ok. 60,45 × 53,6 × 43,0 mm (szer. × wys. × gł.)
