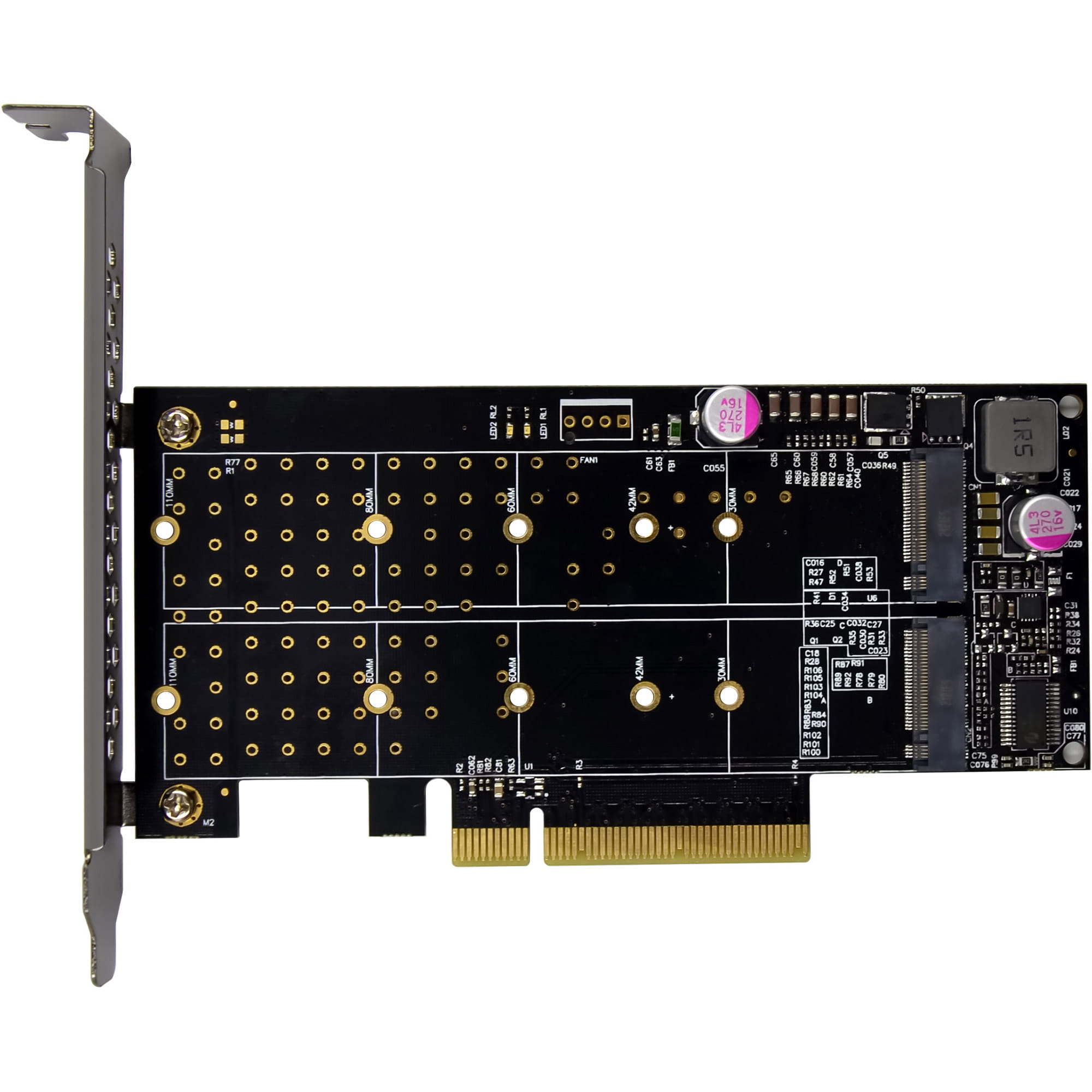

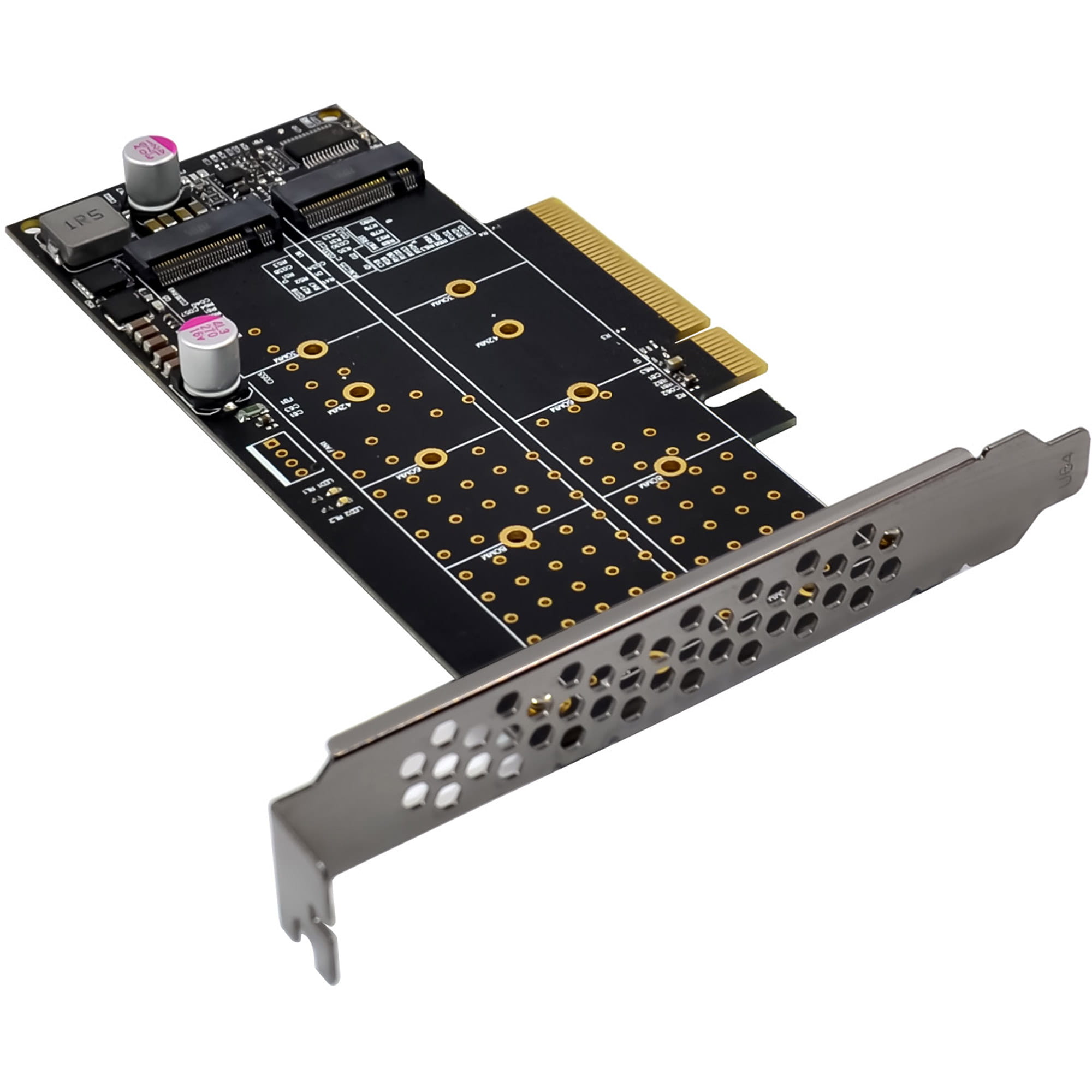

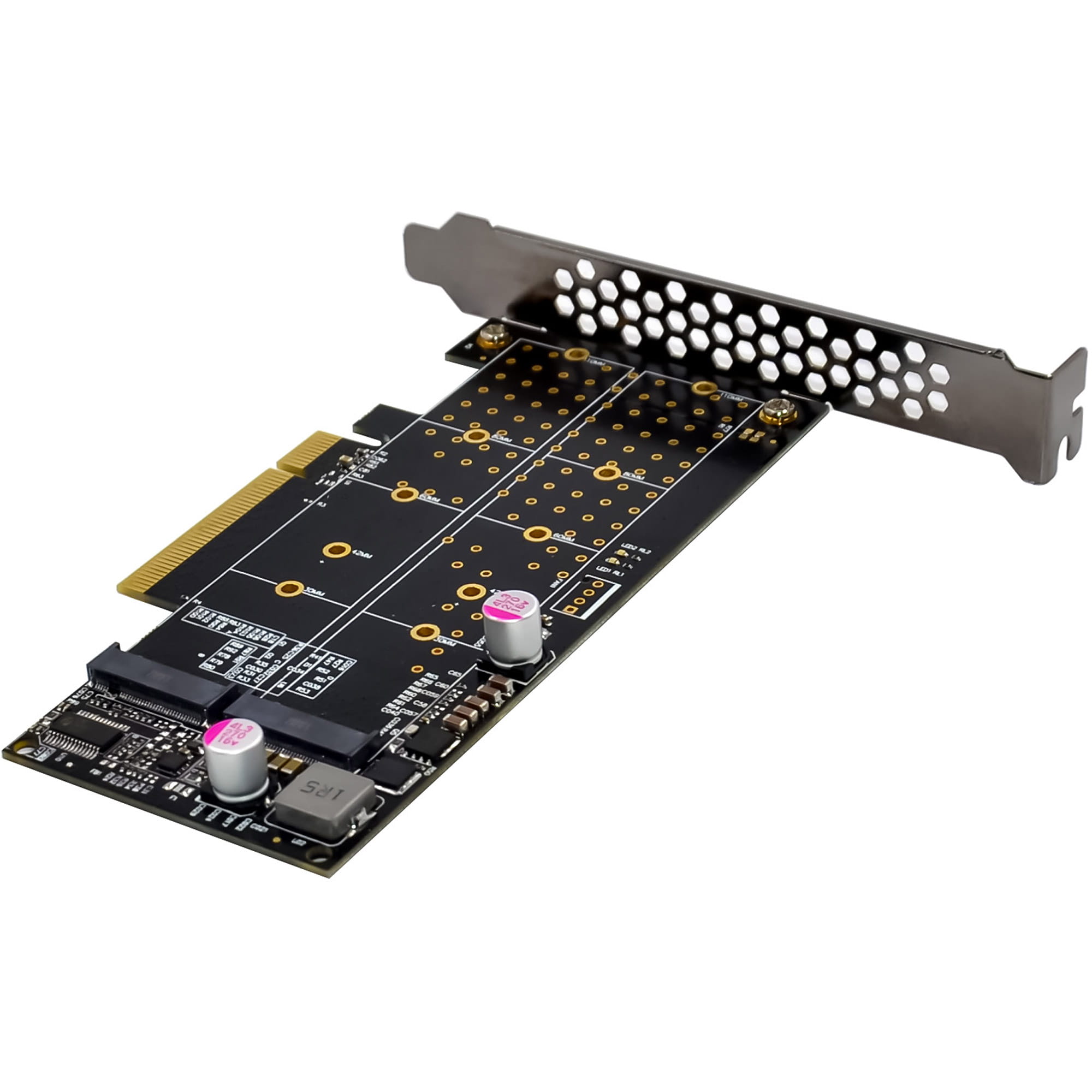

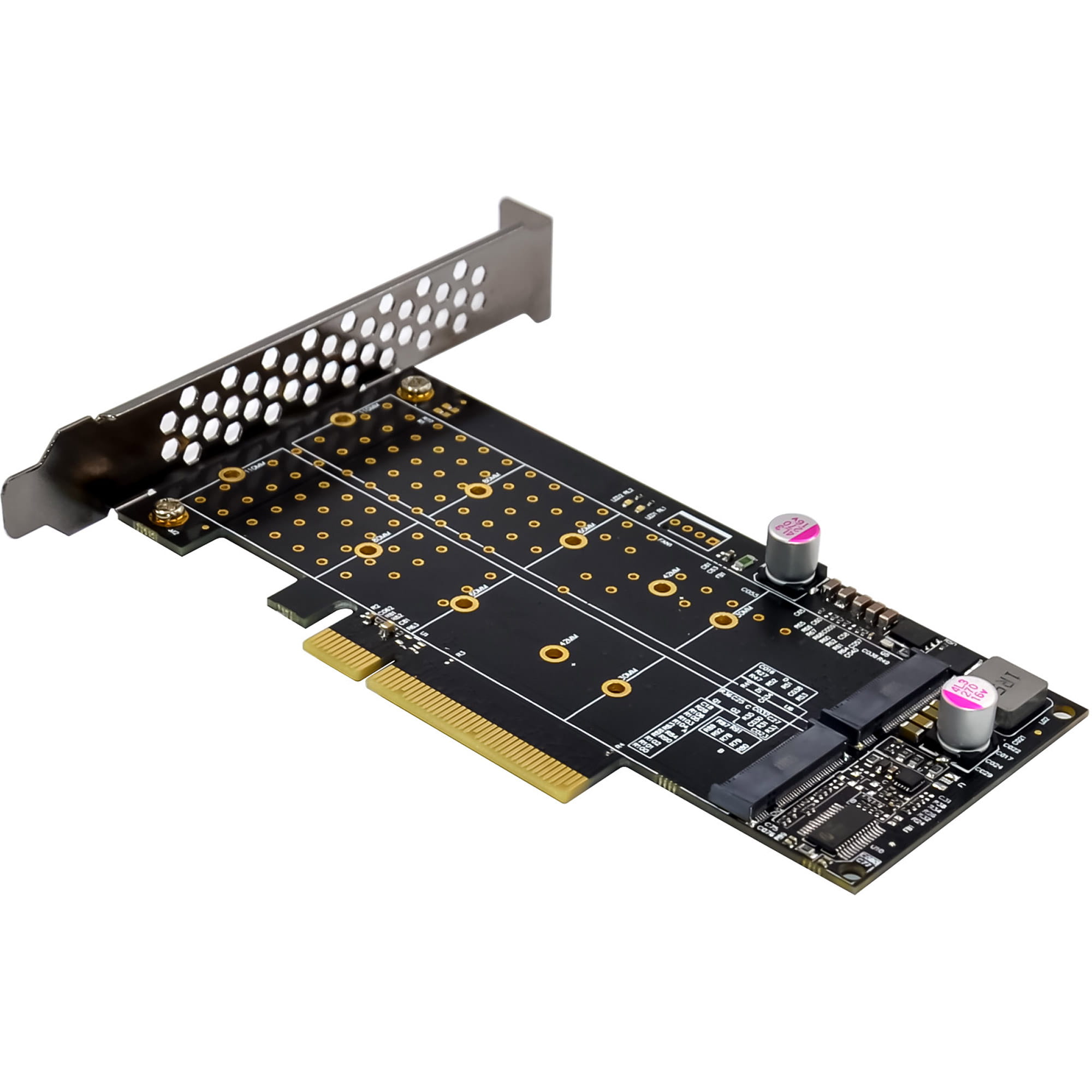

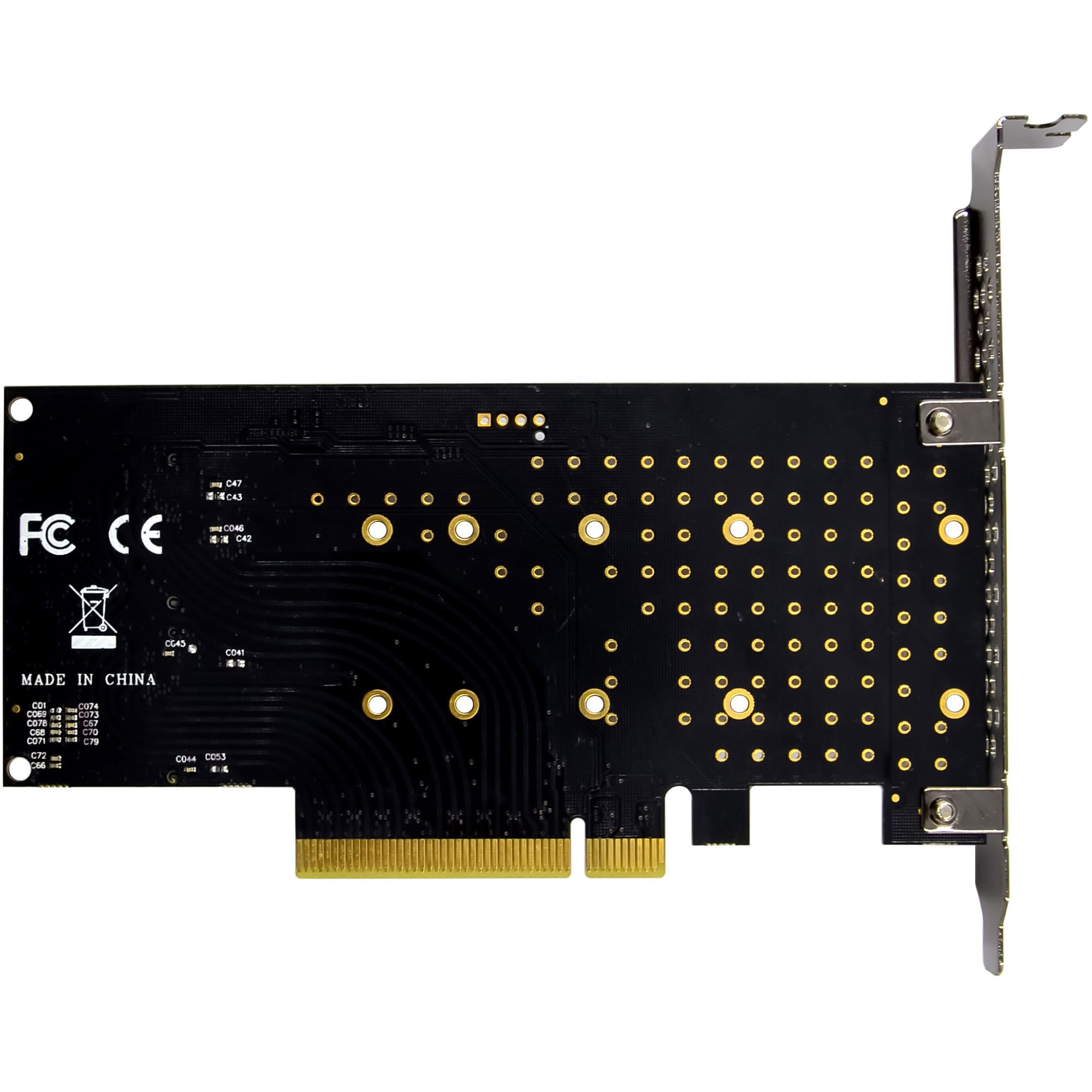

Karta PCI Express do 2 wewnętrznych kart NVMe M.2 Key M – rozwidlenie, PCIe x8

• Obsługuje dwa dyski SSD NVMe M.2 zapewniając maksymalną wydajność i elastyczność
• Połączenie PCIe 3.0 x8 o przepustowości do 64 Gb/s
• Technologia Hyper M.2 do automatycznej konfiguracji pasm
• Wskaźniki LED ułatwiające diagnostykę błędów i monitorowanie stanu pracy
• Nie wymaga dodatkowych sterowników — natywna obsługa systemów Windows i Linux

Karta InLine® PCI Express rozszerza system o dwa wewnętrzne gniazda NVMe M.2 i umożliwia równoległą pracę dwóch dysków SSD NVMe z pełną przepustowością PCIe. Dzięki technologii Hyper M.2 konfiguracja linii jest automatycznie wykrywana w momencie rozruchu, co zapewnia optymalną integrację systemu.

Dzięki interfejsowi PCIe 3.0 x8 karta oferuje maksymalną przepustowość do 64 Gb/s, przy czym każde gniazdo M.2 obsługuje prędkość transmisji danych do 4 GB/s. Wskaźniki LED aktywności odczytu i zapisu ułatwiają monitorowanie stanu operacyjnego.

Dane techniczne:

• Typ magistrali i PCIe: PCIe 3.0 (8 GT/s) x8 linii (dla przepustowości do 64 Gb/s)
• Połączenie - interfejsy: 2 gniazda M.2 Key M - do instalacji dysków SSD NVMe
• Zestaw układów: PI6C20400BLE
• Kompatybilne rozmiary modułów M.2: Obsługuje dyski SSD 2230, 2242, 2260, 2280, 22110
• Szybkość transmisji danych: Każde gniazdo obsługuje prędkość transferu do 4 GB/s
• Wymiary: 135 mm x 68 mm (płyta PCIe)

Parametry operacyjne Warunki:

• Temperatura pracy: -40 °C do +85 °C

Funkcje:

• Automatyczne wykrywanie konfiguracji linii podczas rozruchu
• Wskaźniki LED na płycie głównej (2 diody LED aktywności odczytu/zapisu)
• Dyski SSD M.2 pobierają zasilanie bezpośrednio z magistrali PCIe
• Nie jest wymagany żaden dodatkowy sterownik — natywne wsparcie przez system operacyjny

Wymagania sprzętowe systemu:

• Komputer z jednym wolnym gniazdem PCIe 3.0 x8 (lub x16)
• Płyta główna obsługująca rozwidlenie PCIe

Rozgałęzienie PCIe w celu optymalnego wykorzystania karty:

Aby oba dyski SSD M.2 mogły pracować jednocześnie, używane gniazdo PCIe musi być często ustawione w tryb rozwidlenia w BIOS/UEFI. Funkcja ta dzieli dostępne linie PCIe na kilka kanałów (np. jedno gniazdo x8 na dwa kanały x4). Dokładne oznaczenie różni się w zależności od producenta płyty głównej i wersji BIOS/UEFI. Mogą być używane terminy takie jak „rozdzielanie PCIe”, „podział linii” lub „konfiguracja gniazda PCIe”. Sprawdź instrukcję płyty głównej, aby uzyskać informacje o prawidłowym ustawieniu, a następnie sprawdź, czy oba dyski SSD NVMe są rozpoznawane.

Obsługiwane systemy operacyjne:

• Windows: 11, 10, 8, 7
• Windows Server: 2012 R2
• Linux: Obsługa natywna (Fedora, SUSE, Ubuntu, Red Hat) — nie wymaga dodatkowych sterowników

Zakres dostawy:

• 1 x karta InLine® PCI Express do 2 wewnętrznych gniazd NVMe M.2

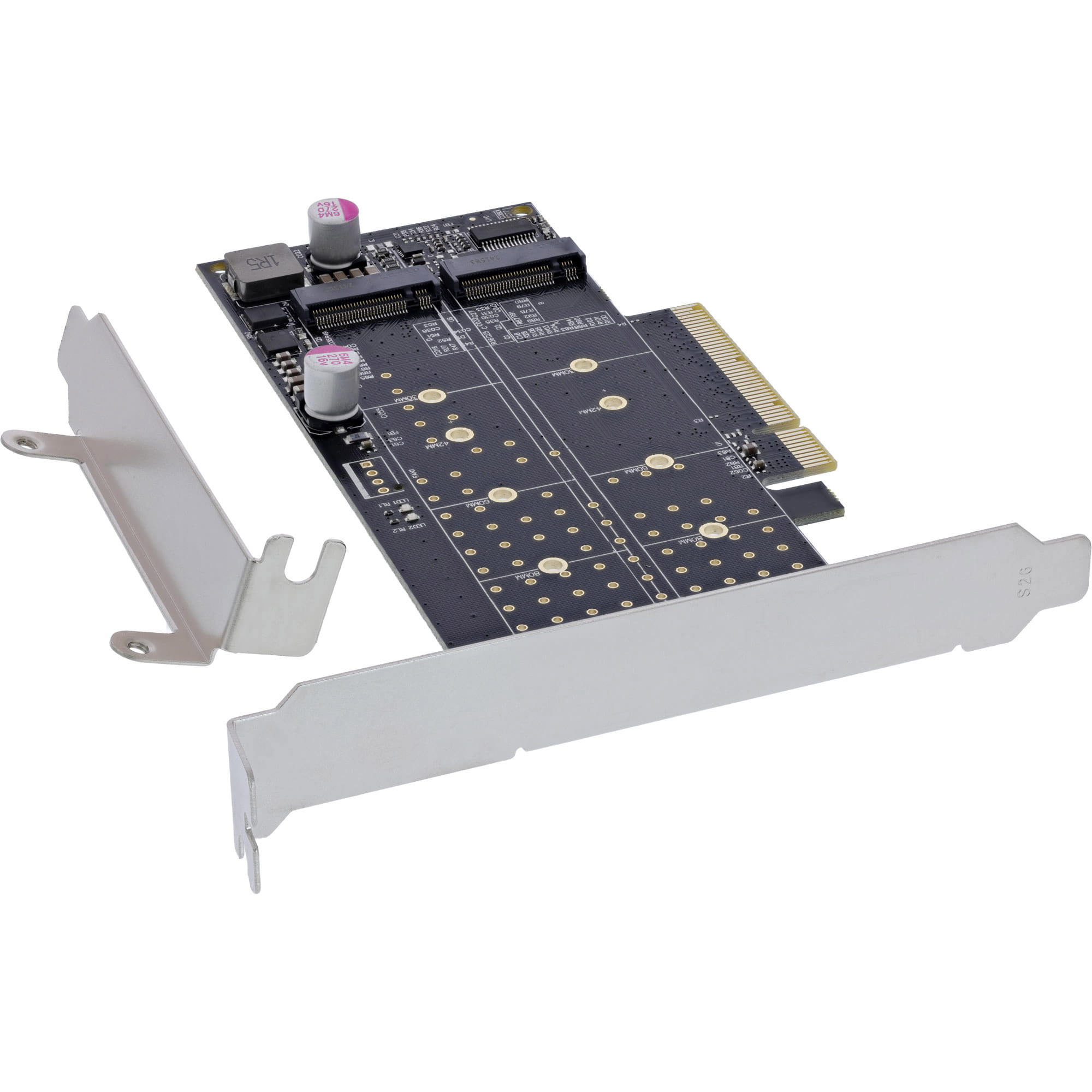

• 1 x wspornik gniazda niskoprofilowego

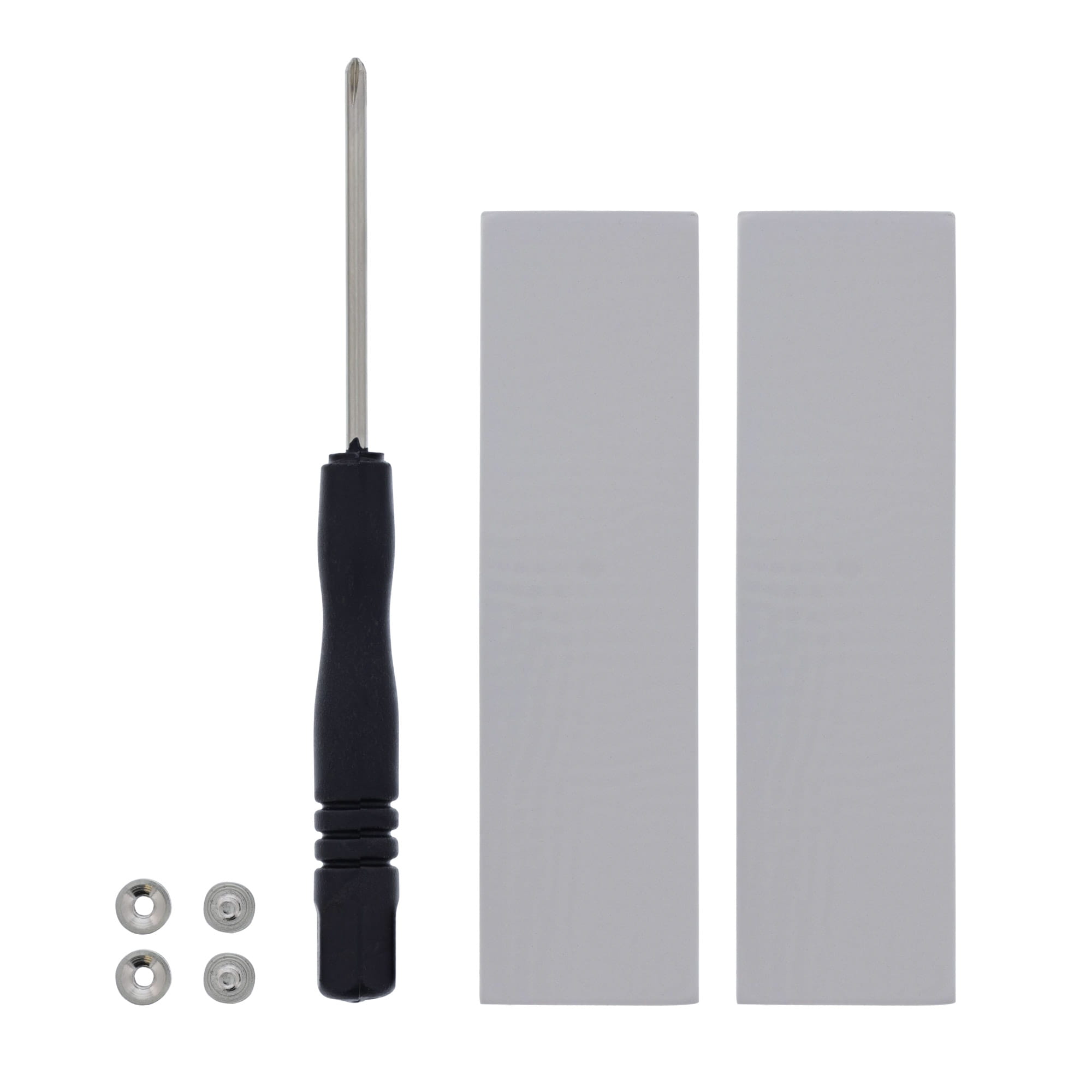

• 1 x śrubokręt ręczny
• 4 x śrubki
• 2 x podkładki termiczne
• 1 x instrukcja obsługi (niemiecki/angielski)
• Temperatura pracy: 0° C – 55° C
• Temperatura przechowywania: -40° C – 70° C
• Wilgotność: 10% - 90% bez kondensacji
