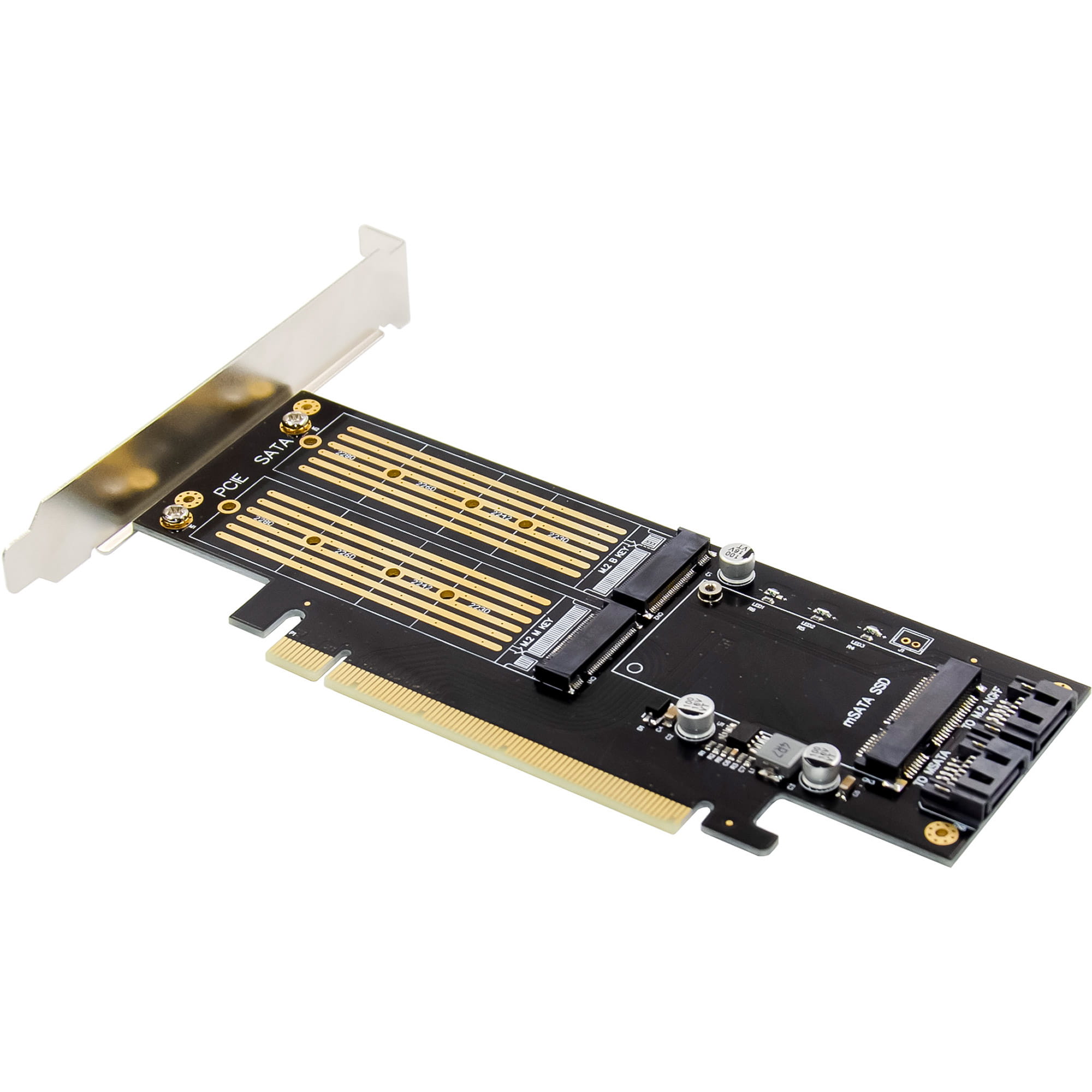

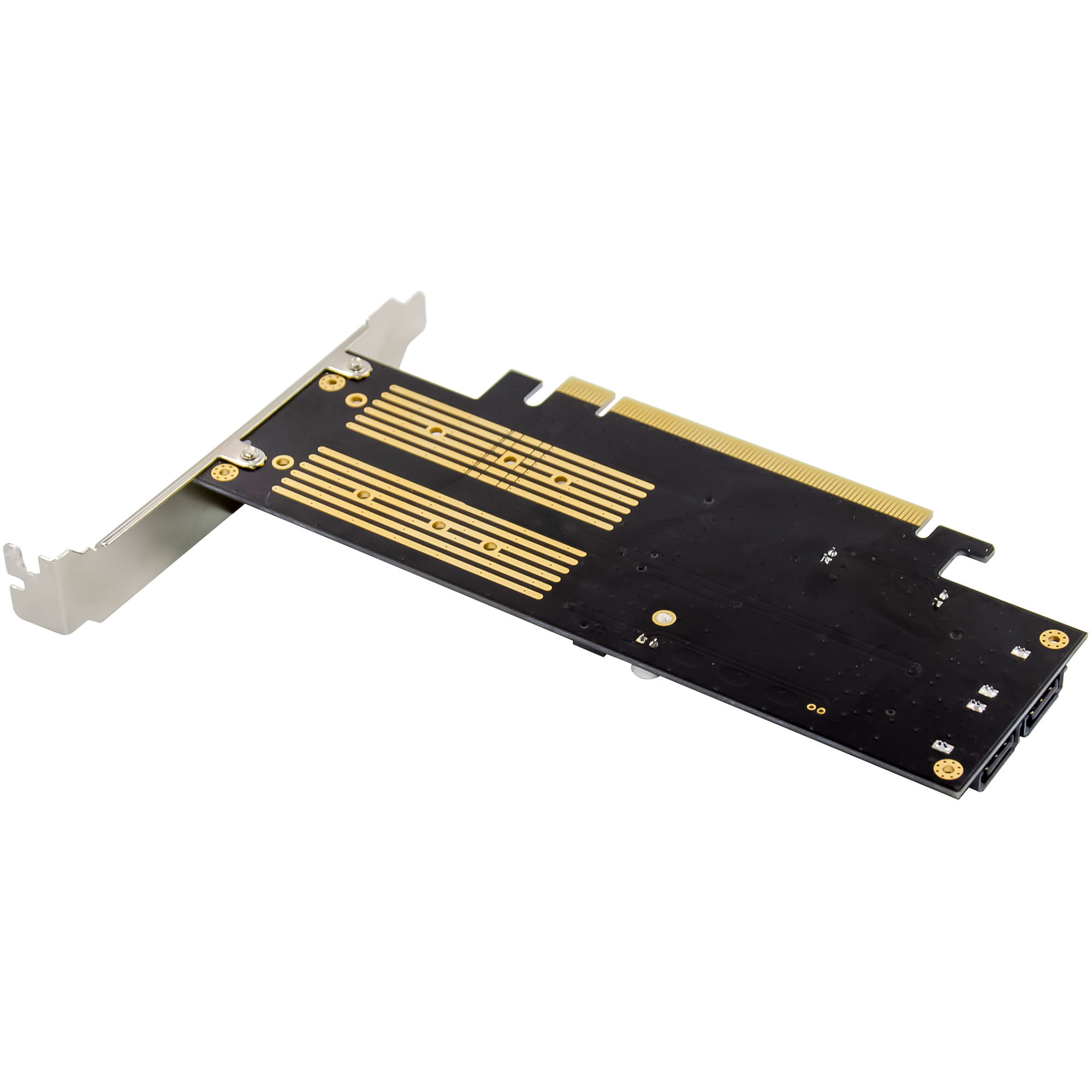

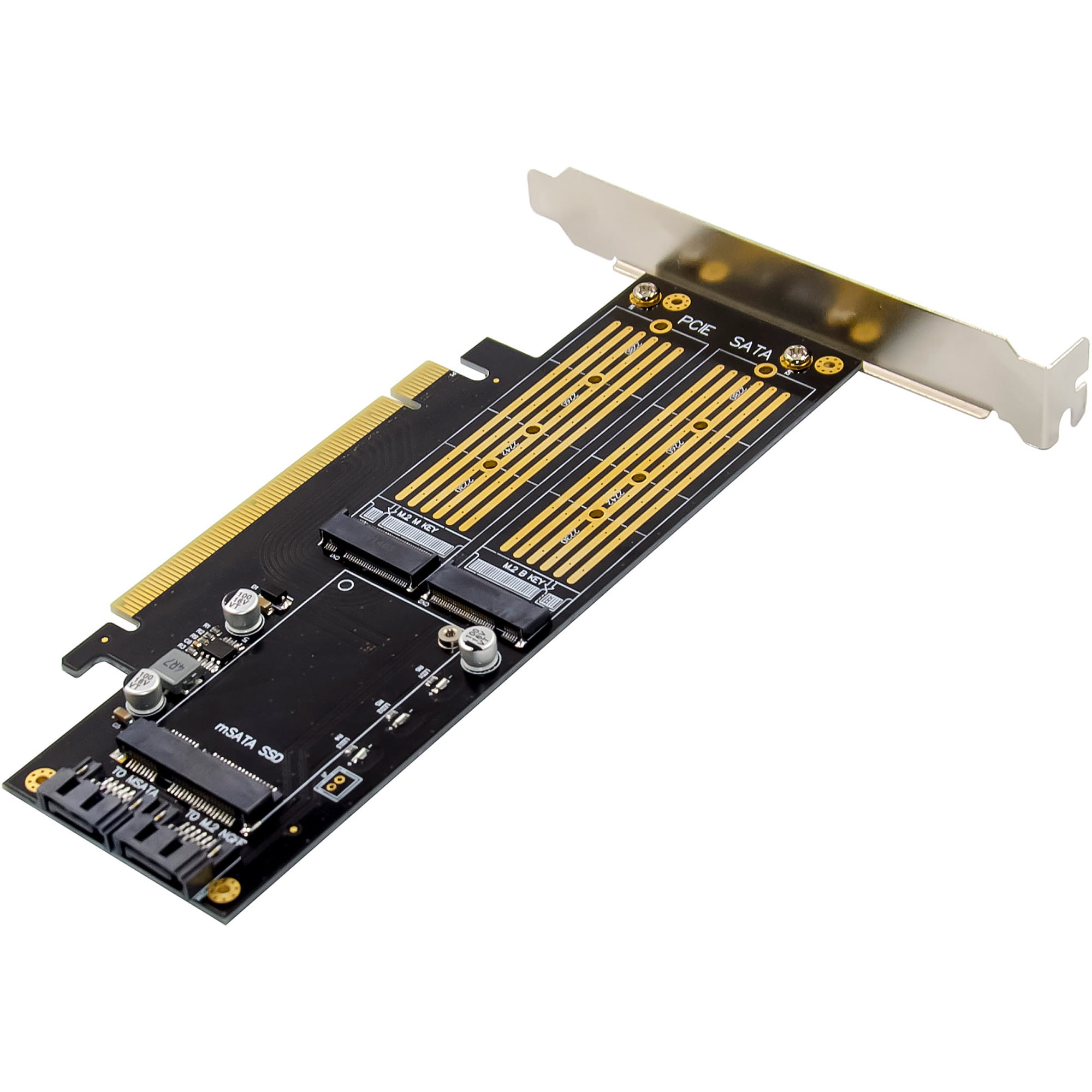

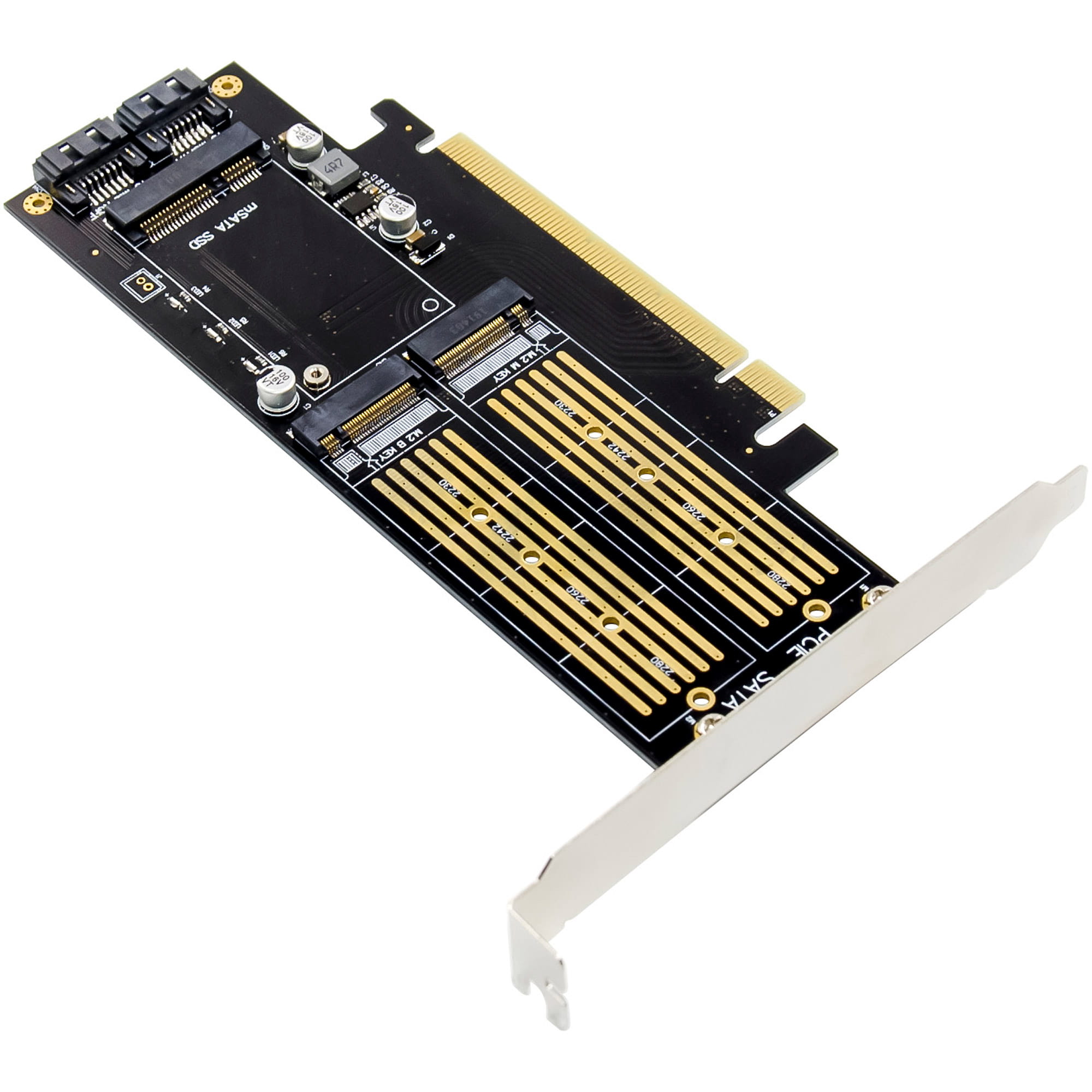

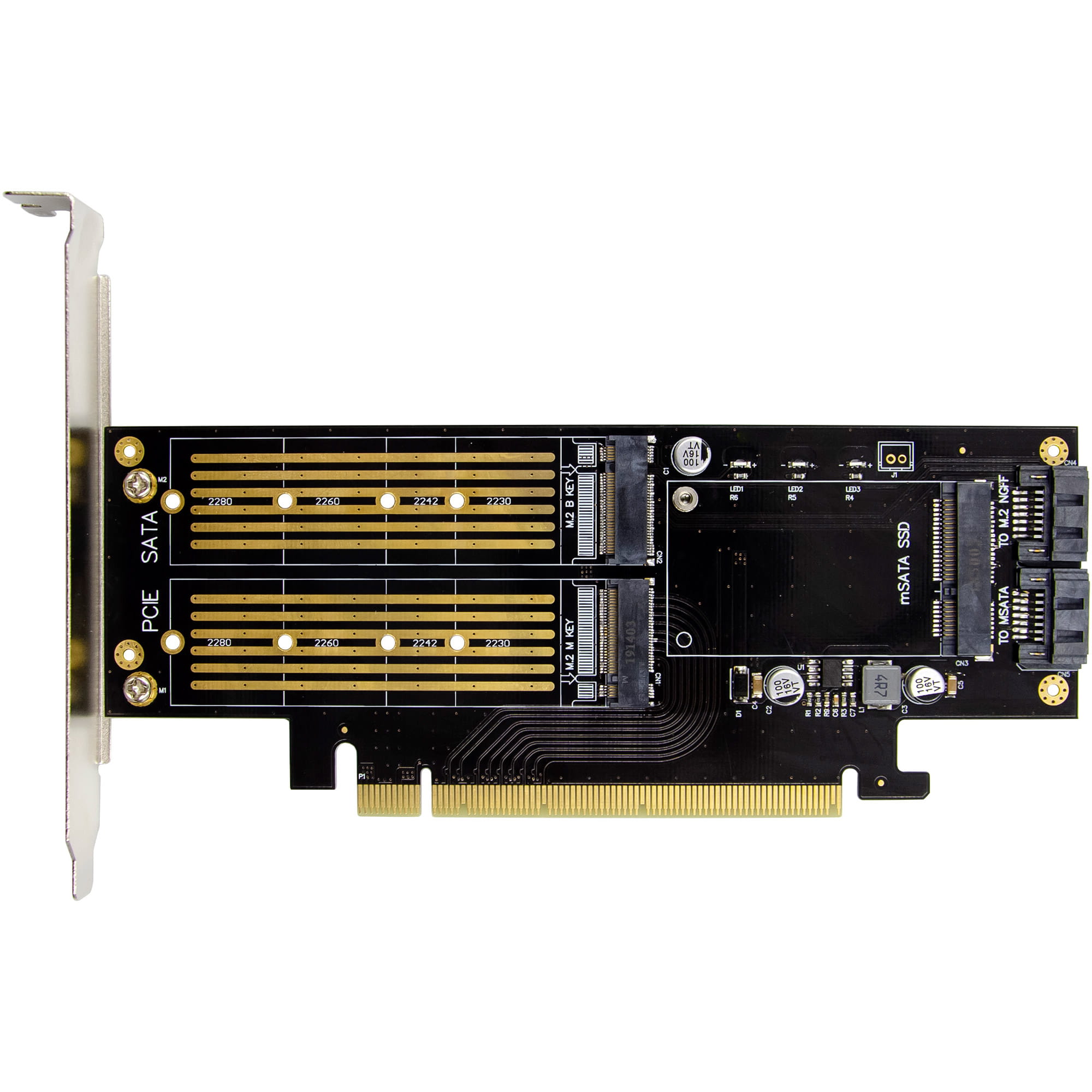

Karta PCI Express x16 do 2x M.2, 1x mSATA

• Wielofunkcyjna karta PCIe do rozbudowy pamięci wewnętrznej o M.2 NVMe, M.2 SATA i mSATA
• Interfejs PCIe 3.0 x16 zapewniający maksymalną kompatybilność i szybkość
• M.2 Key B obsługuje zarówno SATA, jak i dyski SSD NVMe w trybie SATA (do 6 Gb/s)
• M.2 Key M obsługuje dyski SSD NVMe w trybie PCIe z prędkością do 4 Gb/s
• Połączenie mSATA zapewniające dodatkową przestrzeń dyskową (wymagany kabel SATA)
• Wbudowane wskaźniki LED wyświetlające stan działania wszystkich interfejsów

Karta InLine® PCI Express umożliwia jednoczesne korzystanie z Trzy różne typy dysków SSD na jednej karcie PCIe. Dzięki jednemu gniazdu M.2 NVMe Key M, jednemu gniazdu M.2 SATA/NVMe Key B i jednemu gniazdu mSATA oferuje wszechstronne rozwiązanie pamięci masowej dla systemów wymagających wysokiej wydajności i maksymalnej elastyczności.

Gniazdo M.2 Key B obsługuje dyski M.2 SATA SSD i dyski SSD NVMe w trybie SATA, natomiast gniazdo M.2 Key M jest przeznaczone wyłącznie do dysków SSD NVMe w trybie PCIe. Gniazdo mSATA jest podłączone do płyty głównej za pomocą kabla SATA, co zapewnia dodatkową przestrzeń dyskową.

Dysk SSD NVMe jest zasilany bezpośrednio przez magistralę PCIe (3,3 V), natomiast dyski SSD M.2 SATA i mSATA są podłączone do płyty głównej za pomocą osobnych złączy SATA. Wskaźniki LED dla wszystkich interfejsów ułatwiają monitorowanie aktywności operacyjnej.

Dane techniczne:

• Typ magistrali i PCIe: PCIe 3.0 x16 (wykorzystuje jedno gniazdo PCIe x16; ultraszybkie linie PCIe v3.0, które umożliwiają obsługę NVMe i SATA)
• Połączenie – interfejsy:
  • 1 x gniazdo M.2 (klucz B) – dla dysków SSD NVMe (tryb SATA) i M.2 SATA
  • 1 x gniazdo M.2 (klucz M) – dla dysków SSD NVMe w trybie PCIe
  • 1 x gniazdo mSATA – dla modułów mSATA
  • 2 x złącza SATA 6 Gb/s 7-pinowe – do podłączania modułów mSATA i M.2 SATA do płyty głównej
• Wymiary: 169 mm x 68 mm (płyta PCIe)
• Kompatybilne moduły:
  • Dyski SSD M.2 (Key B, Key M lub B+M) w rozmiarach 2230, 2242, 2260, 2280
  • Dyski SSD mSATA (połowa lub pełny rozmiar)
• Prędkość transmisji danych:
  • M.2 NVMe (Key M i Key B+M): do 4 Gb/s
  • M.2 SATA (Key B) i mSATA: do 6 Gb/s (przez SATA)

Warunki pracy:

• Temperatura pracy: od -40 °C do +85 °C

Funkcje:

• Automatyczne wykrywanie konfiguracji linii przy rozruch
• Wskaźniki LED na płycie głównej (3 wyświetlacze stanu dla każdego interfejsu)
• Dyski SSD NVMe (klucz M) są zasilane bezpośrednio przez magistralę PCIe (3,3 V)
• Moduły M.2 SATA i mSATA wymagają połączenia danych SATA z płytą główną
• Nie jest wymagany żaden dodatkowy sterownik

Wymagania systemowe: Sprzęt:

• Komputer z jednym wolnym gniazdem PCIe 3.0 x16
• Płyta główna obsługująca PCIe NVMe i SATA

Obsługiwane systemy operacyjne:

• Windows: 11, 10, 8, 8.1
• Windows Server: 2012 R2
• Linux: od jądra 2.6.30

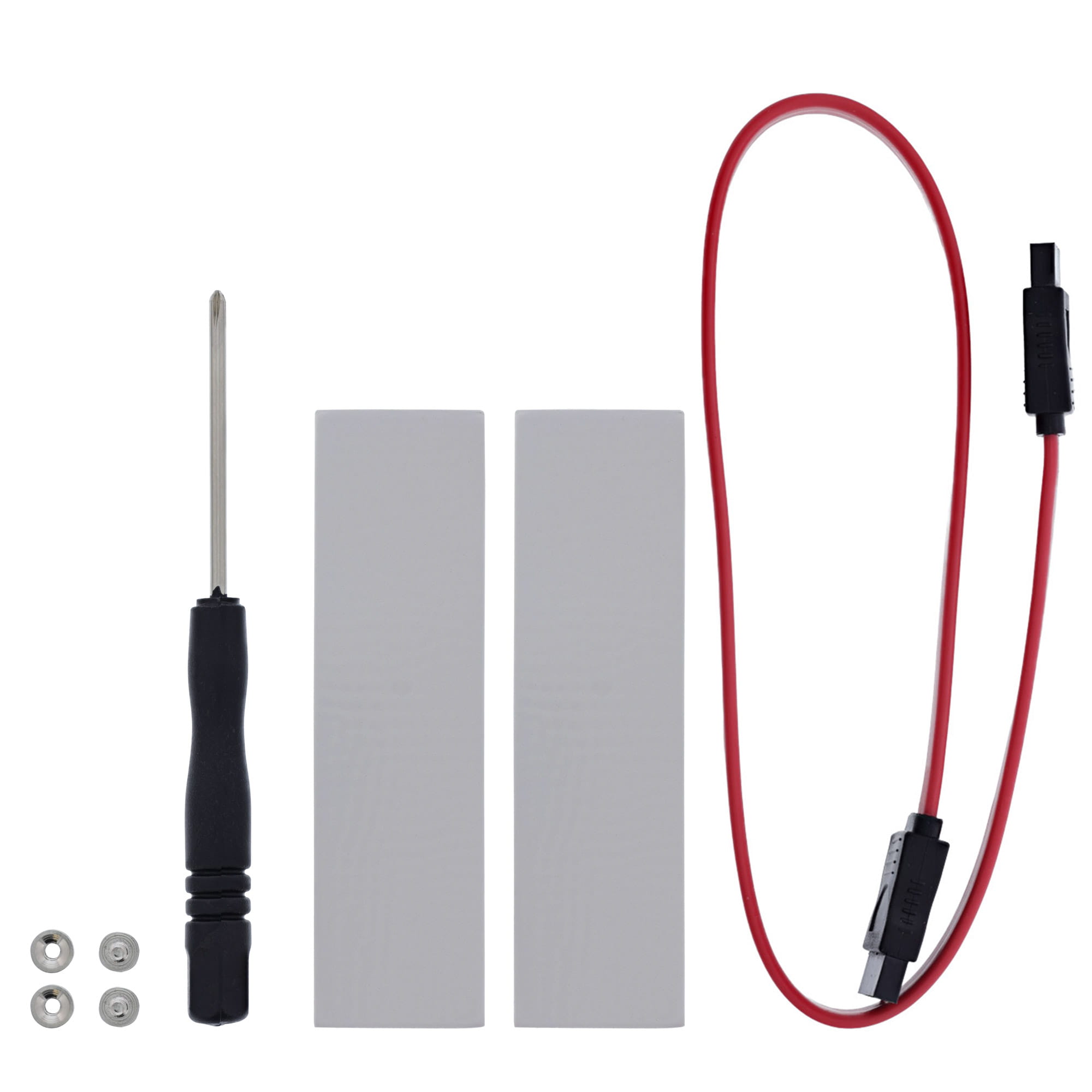

Zakres Dostawa:

• 1 x karta InLine® PCI Express x16 do 2x M.2, 1x mSATA

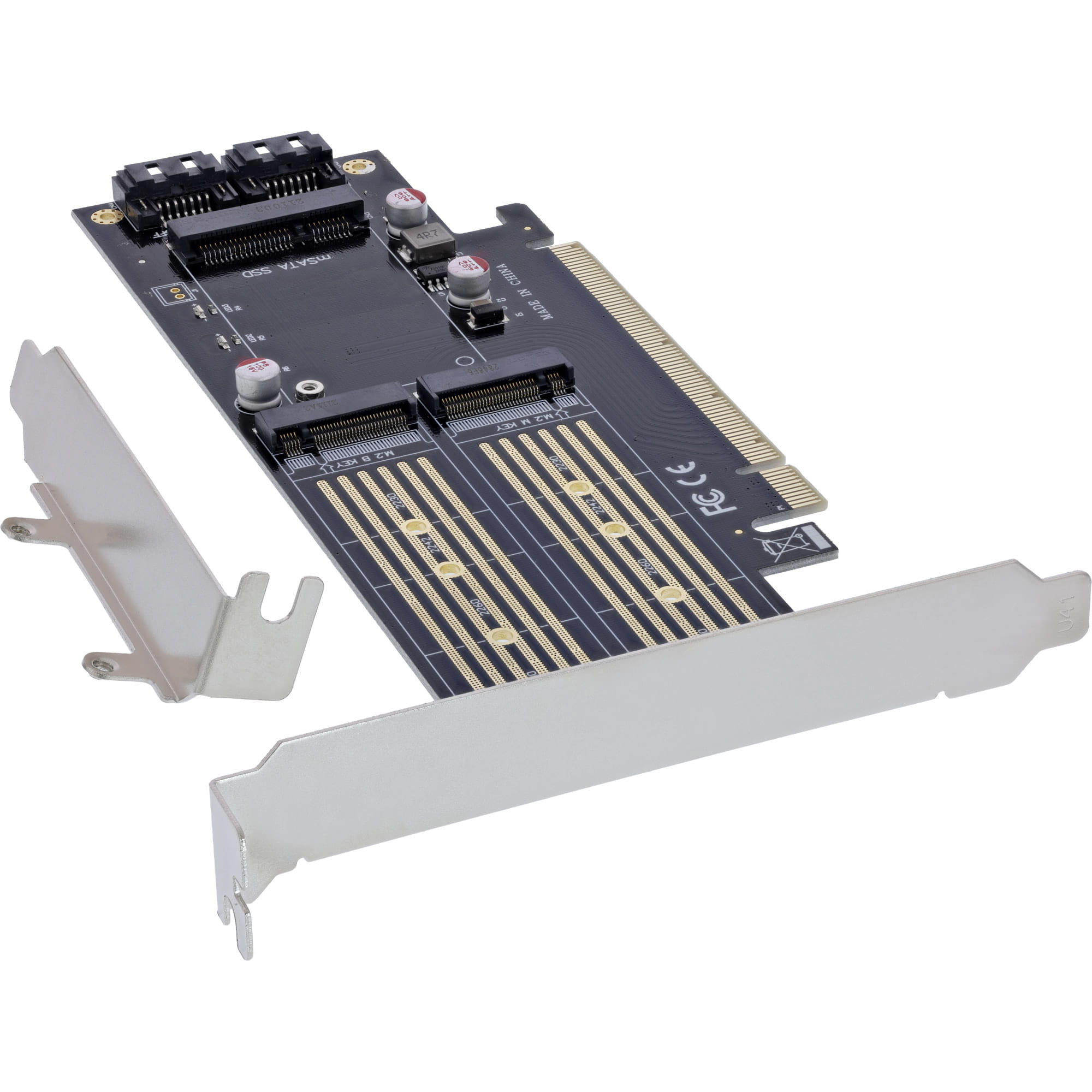

• 1 x wspornik gniazda niskoprofilowego
• 1 x kabel SATA
• 1 x śrubokręt ręczny
• 4 x śrubki
• 2 x podkładki termoprzewodzące
• 1 x instrukcja obsługi (niemiecki/angielski)
• Temperatura pracy: 0° C – 55° C
• Temperatura przechowywania: -40° C – 70° C
• Wilgotność: 10% – 90% bez kondensacji
