Karta interfejsu M.2 do 2x złącza szeregowego 9-pinowego

• Kompaktowy konwerter M.2 na 2x RS-232 do zastosowań szeregowych
• Interfejs PCIe 2.0 (5 GT/s) zapewniający niezawodną i szybką transmisję danych
• Zintegrowany kontroler ASIX AX99100 z obsługą kompatybilności z UART 16C950
• Dwa porty szeregowe DB9-9pin do zastosowań przemysłowych i komunikacji szeregowej
• Wbudowany wskaźnik LED informujący o aktywności
• Nie wymaga dodatkowych sterowników

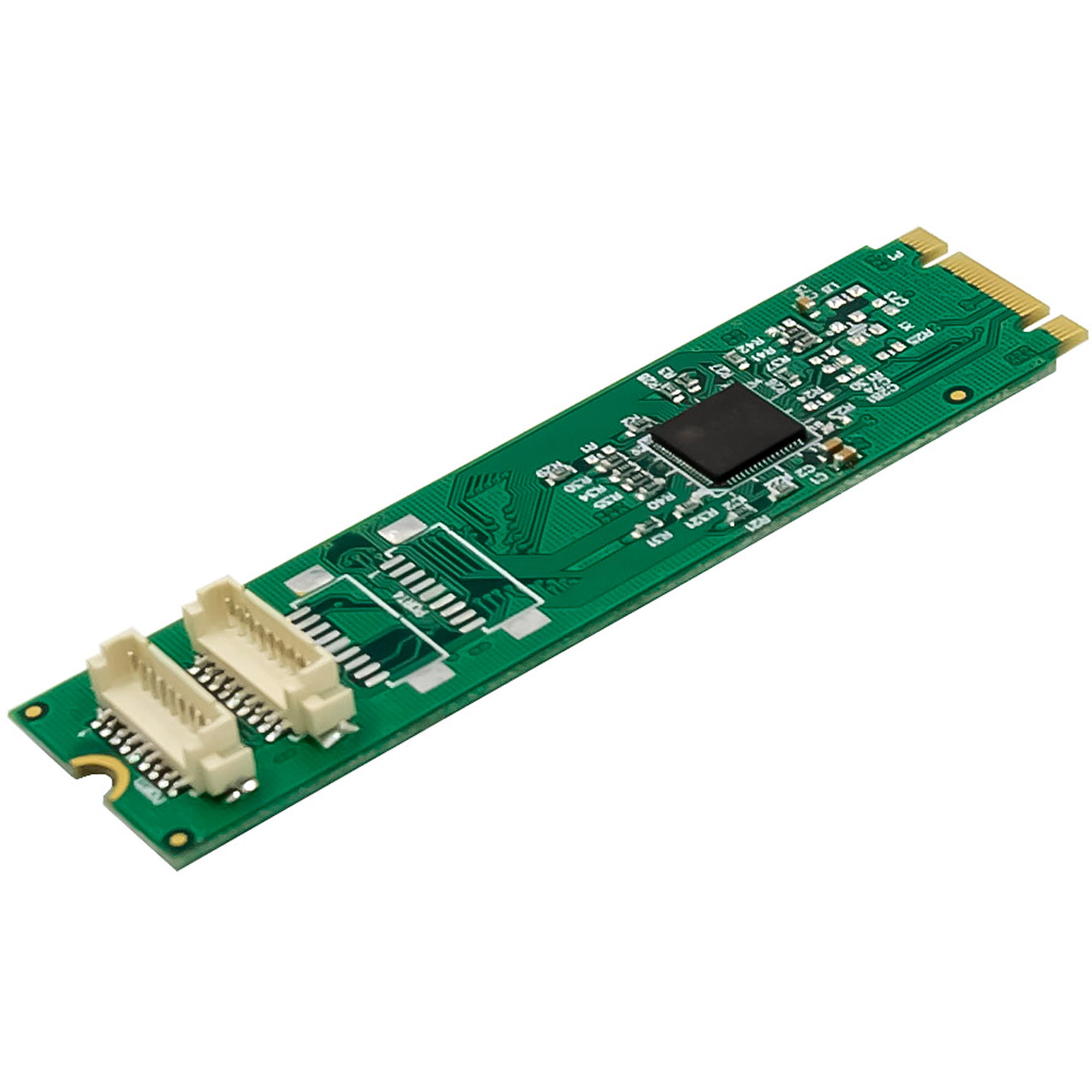

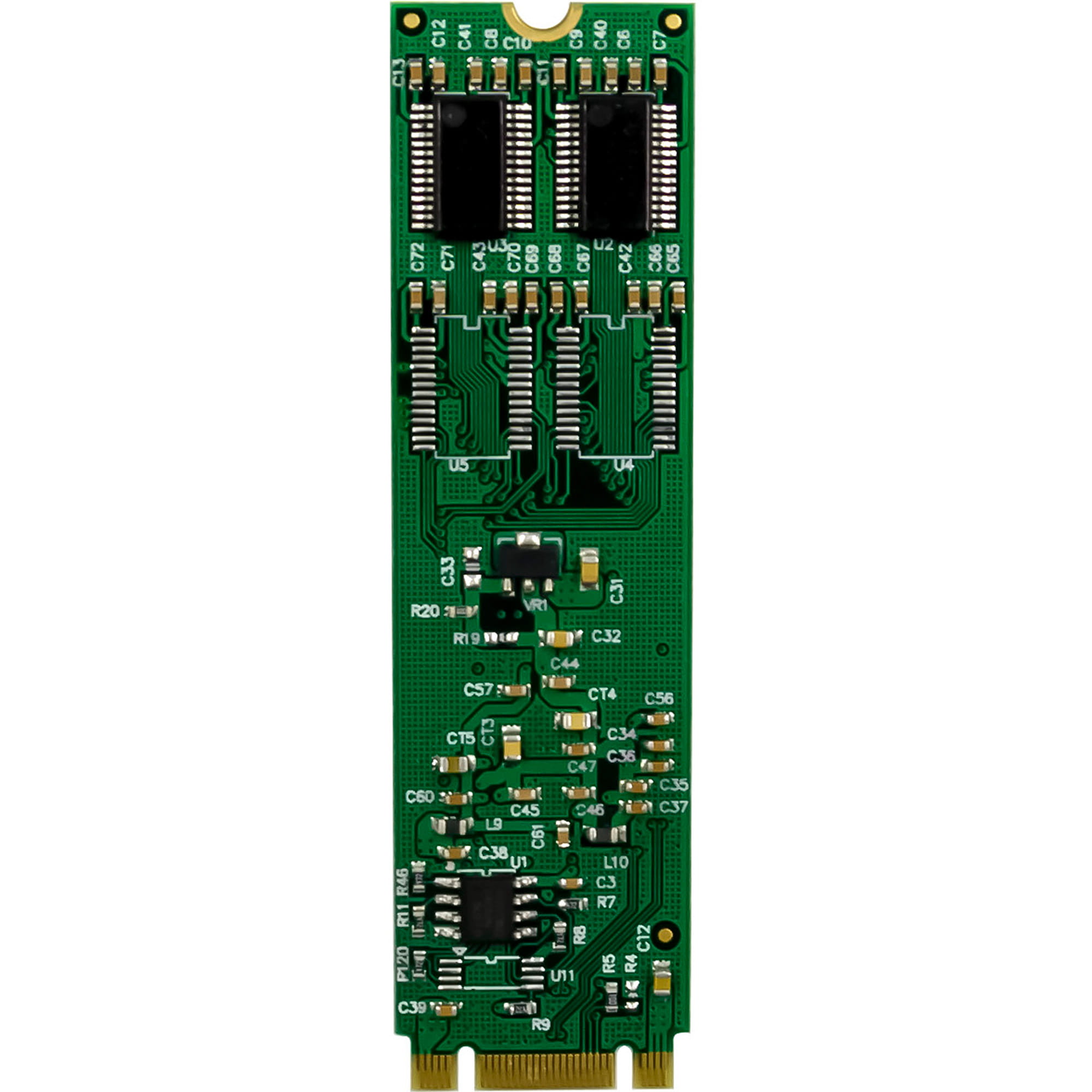

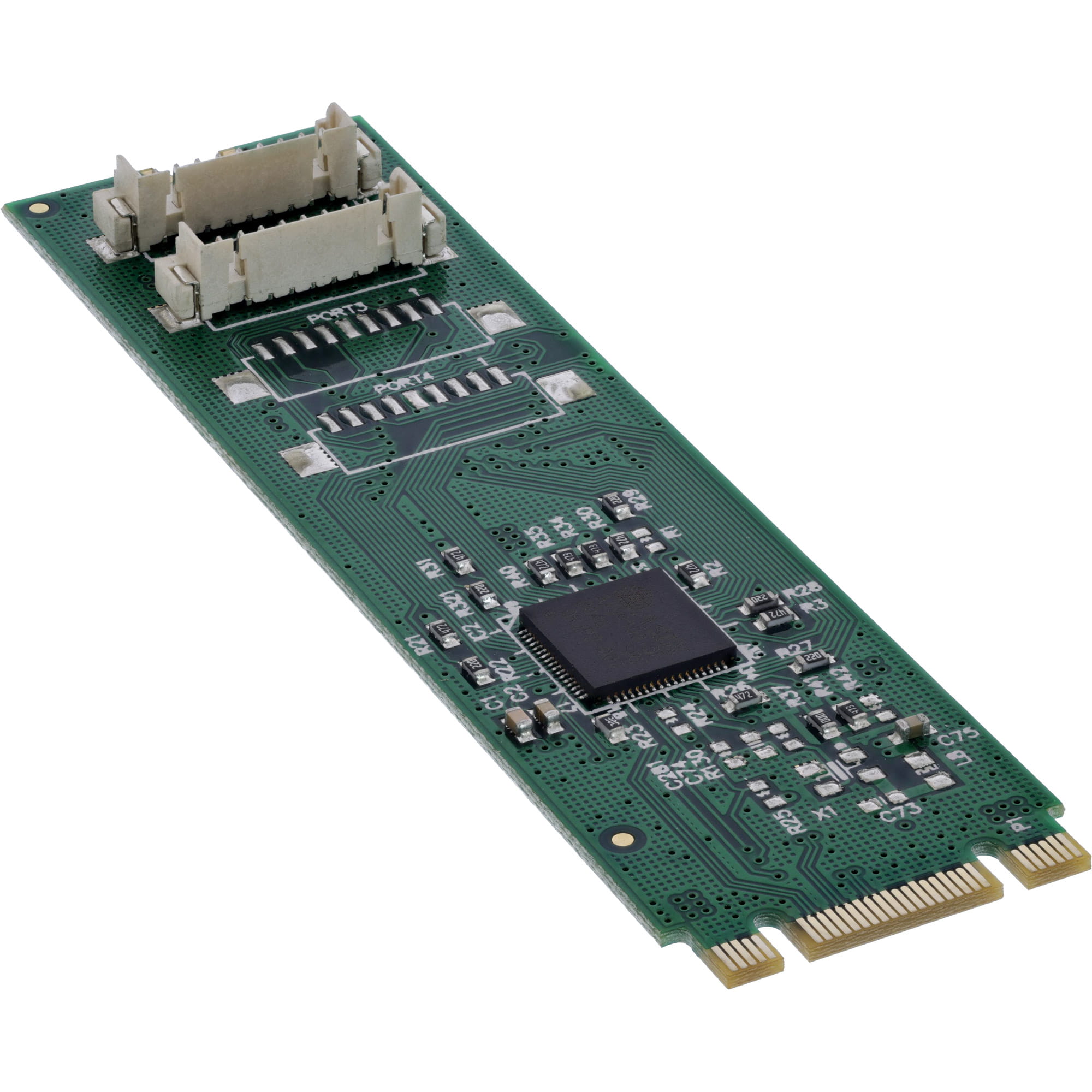

Karta interfejsu InLine® M.2 na 2x złącze szeregowe 9pin oferuje kompaktowe i wydajne rozwiązanie do rozbudowy systemu o dwa interfejsy szeregowe RS-232 DB9. Karta wykorzystuje interfejs PCIe 2.0 (5 GT/s) i integruje kontroler ASIX AX99100, który jest kompatybilny z układem UART 16C950, umożliwiając niezawodną i elastyczną komunikację szeregową.

Dzięki maksymalnej prędkości transmisji do 1 Mb/s karta idealnie nadaje się do zastosowań przemysłowych, systemów wbudowanych i urządzeń sterujących szeregowych. Automatyczne wykrywanie konfiguracji linii zapewnia bezproblemową integrację systemu.

Zasilanie jest dostarczane bezpośrednio przez gniazdo M.2 (3,3 V), więc nie jest wymagane dodatkowe podłączenie zasilania. W zestawie znajdują się dwa uchwyty gniazd o niskim profilu umożliwiające elastyczne wykorzystanie karty w różnych obudowach.

Dane techniczne:

• Typ magistrali i PCIe: Kontroler punktu końcowego M.2 PCIe (jednopasmowy, PCIe 2.0 5 GT/s)
• Połączenie – interfejsy:
  • 1 x 59-pinowe gniazdo M.2 (klucz B+M)
  • 2 x złącze szeregowe RS-232 DB9 (9-pinowe)
• Kontroler/chipset: ASIX AX99100
• Interfejsy szeregowe:
  • Maksymalna prędkość transferu: do 1 Mb/s
  • Bity danych: 5, 6, 7, 8, 9 bitów
  • Kontrola przepływu: Brak, Xon/Xoff, RTS/CTS
  • Parytety: parzyste, nieparzyste, brak, oznaczone, puste
  • Bufor FIFO: 256 bajtów
• Temperatura pracy: od -40°C do +85°C
• Wymiary: 22 mm x 80 mm (płyta M.2)

Cechy:

• Automatyczne wykrywanie konfiguracji linii podczas rozruchu
• Wbudowany wskaźnik LED wyświetlający aktywność odczytu/zapisu
• Zasilanie przez gniazdo M.2 (3,3 V)
• Obsługa zdalnego wybudzania, zarządzania energią i DMA
• Nie wymaga dodatkowych sterowników

Wymagania systemowe: Sprzęt:

• Komputer z wolnym gniazdem M.2 (klucz B+M obsługujący PCIe)
• Płyta główna z PCI Express 2.0 lub nowszym

Obsługiwane systemy operacyjne:

• Windows: 11, 10, 8.1, 8, 7, Vista, XP
• Linux: od jądra 2.6.31

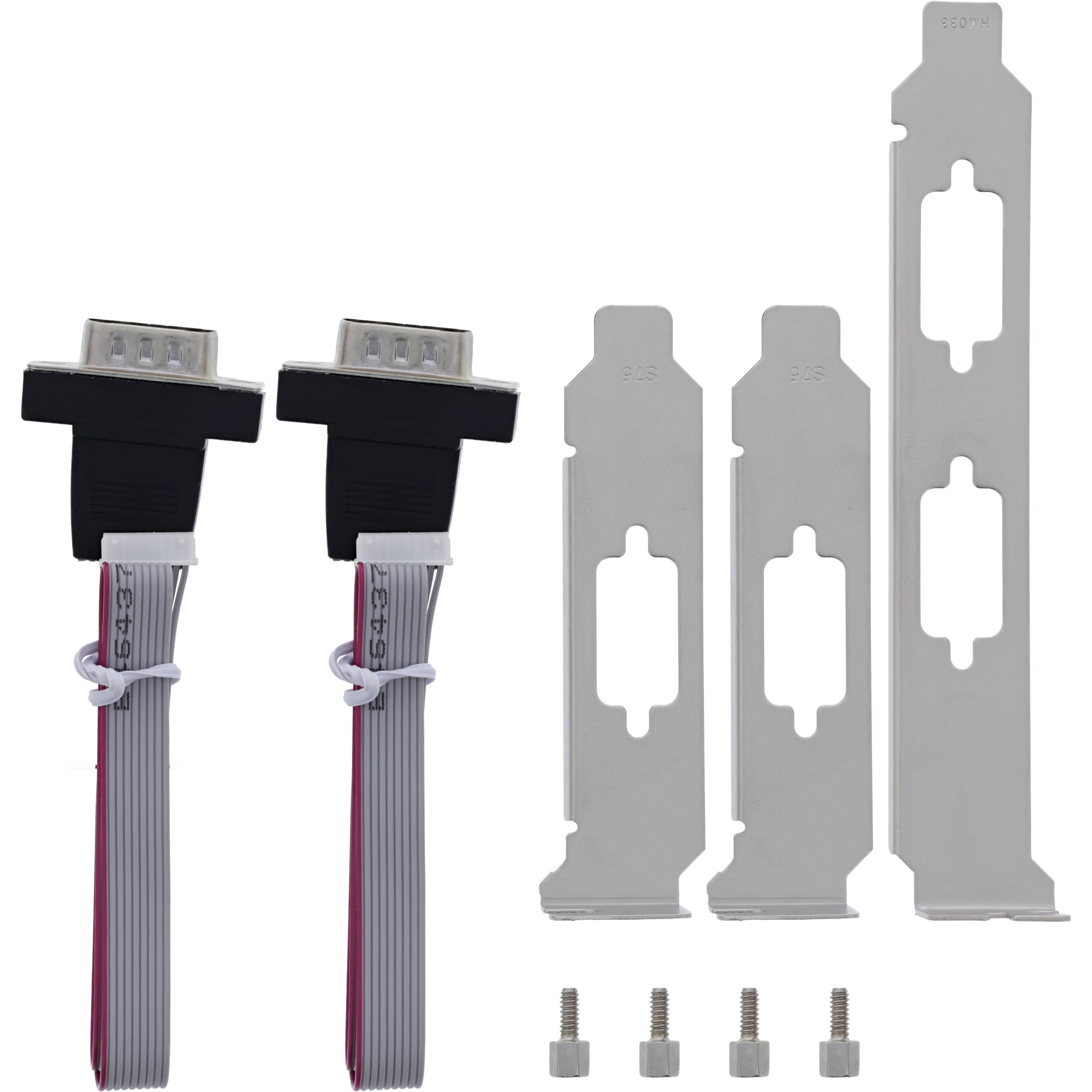

Zawartość zestawu:

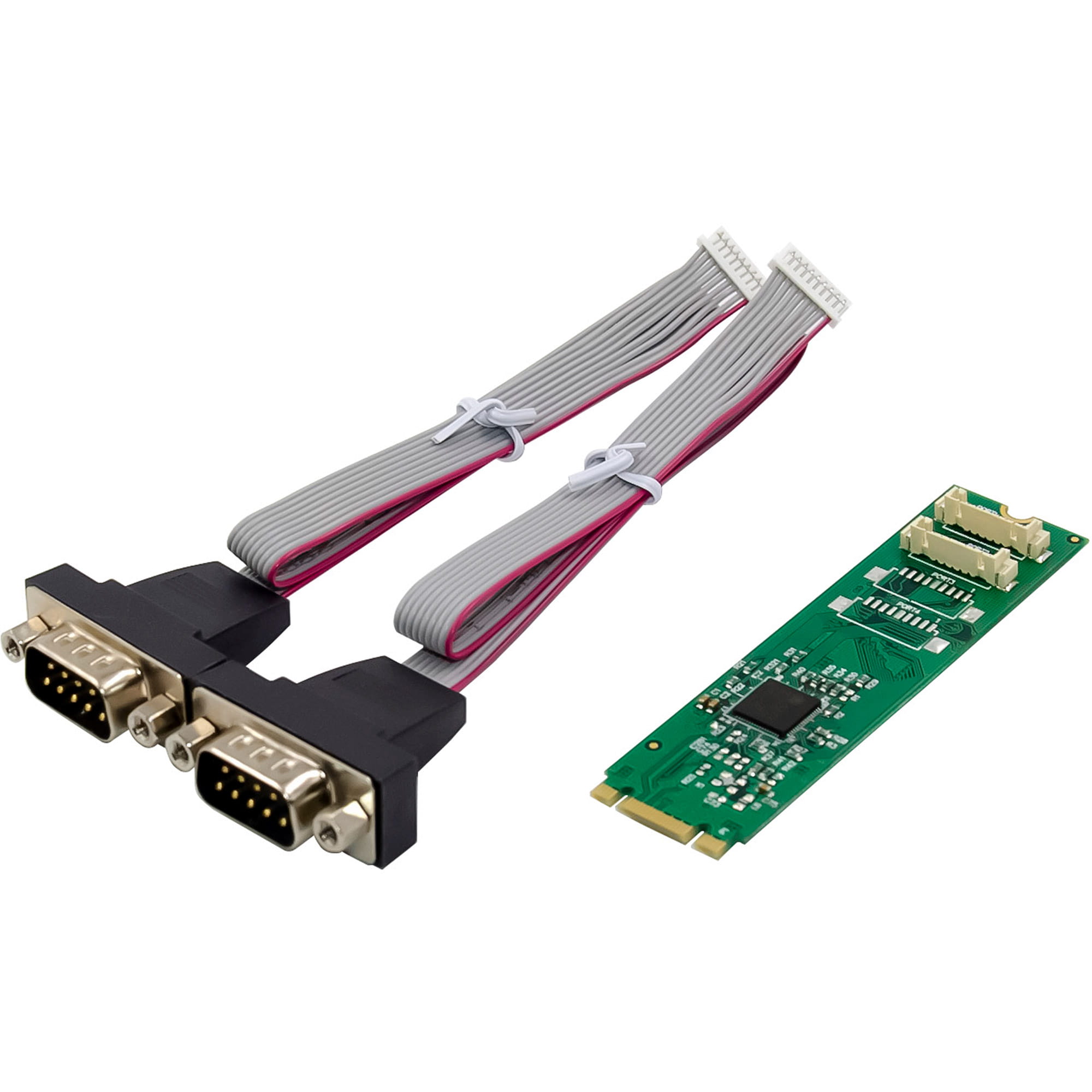

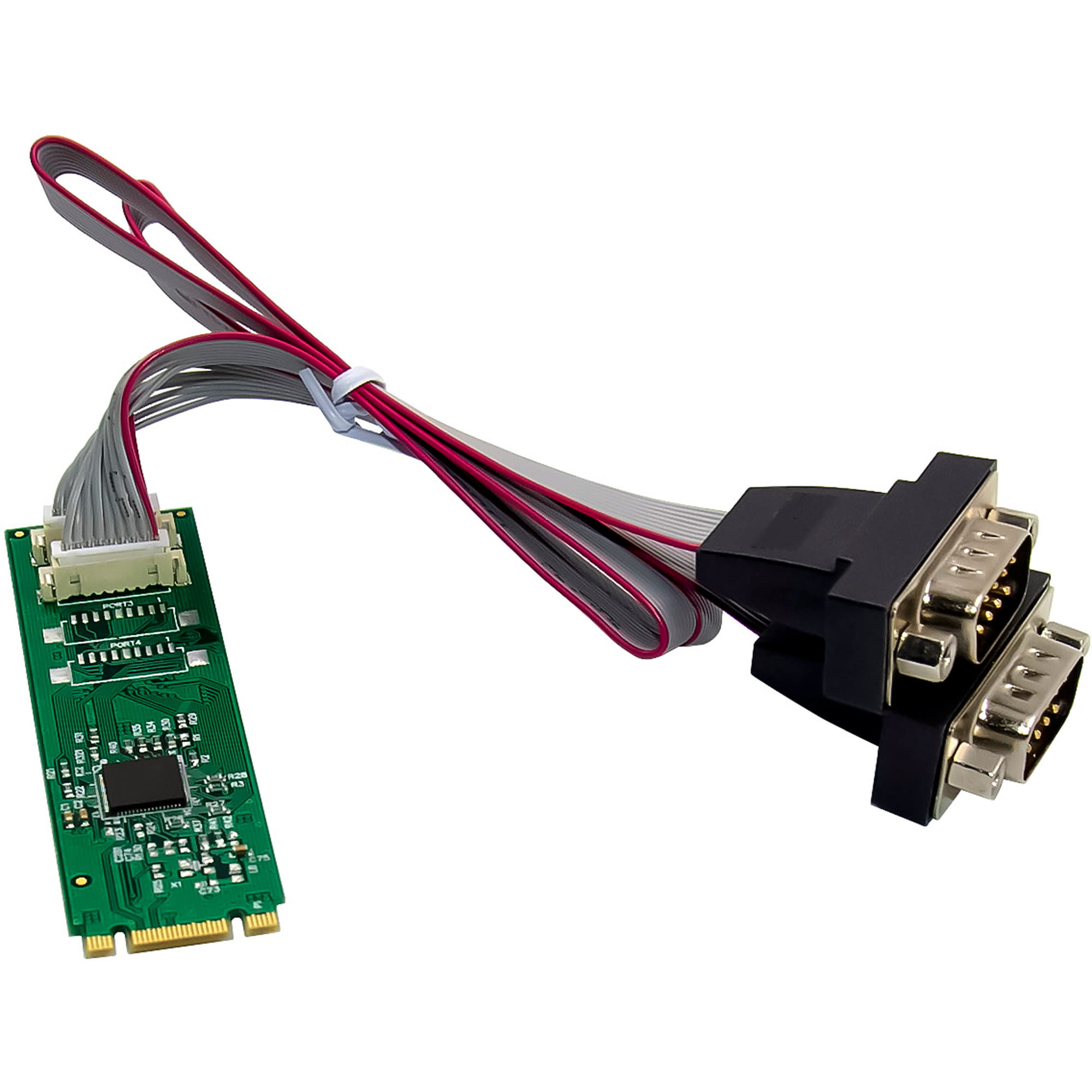

• 1 x karta interfejsu InLine® M.2 do 2x złącza szeregowego 9-pinowego
• 2 x wsporniki gniazda niskoprofilowego
• 1 x wspornik gniazda wysokoprofilowego
• 2 x kabel szeregowy DB9-9-pinowy (długość 20 cm)
• 4 x śruba
• 1 x płyta CD ze sterownikami
• 1 x instrukcja obsługi (niemiecki/angielski)
• Temperatura pracy: 0° C – 55° C
• Temperatura przechowywania: -40° C – 70° C
• Wilgotność: 10% – 90% bez kondensacji
