Listwa zaciskowa InLine®, gniazdo RJ45, prosta, do szyny DIN

• Oszczędność czasu podczas instalacji: Listwa zaciskowa śrubowa na 8 przewodów plus ekran umożliwia szybkie okablowanie bez lutowania – przy pomocy płaskiego śrubokręta ? 2,5 mm, odpowiednia dla przewodów 16–26 AWG.
• Zintegrowany interfejs RJ45 do okablowania strukturalnego: Standardowe gniazdo RJ45 (8P8C) w wersji prostej umożliwia bezpośrednie podłączenie do komponentów sieciowych – idealne do stanowisk testowych, prac serwisowych lub sterowników cyfrowych.
• Oszczędzający miejsce montaż na szynie DIN: Obudowa jest przystosowana do montażu na szynach DIN i umożliwia zgodną z normami, oszczędzającą miejsce instalację w szafie sterowniczej.
• Wszechstronne zastosowanie w przemyśle: Nadaje się do diagnostyki sieci, komunikacji maszynowej, systemów wbudowanych, techniki sterowania lub stanowisk testowych z połączeniem Ethernet.
• Wysoka jakość sygnału: Rezystancja izolacji ? 10 M? przy 300 V DC i prąd znamionowy 1,0 A na pin zapewniają niezawodną i bezpieczną transmisję danych – nawet przy ciągłym obciążeniu w środowiskach przemysłowych.

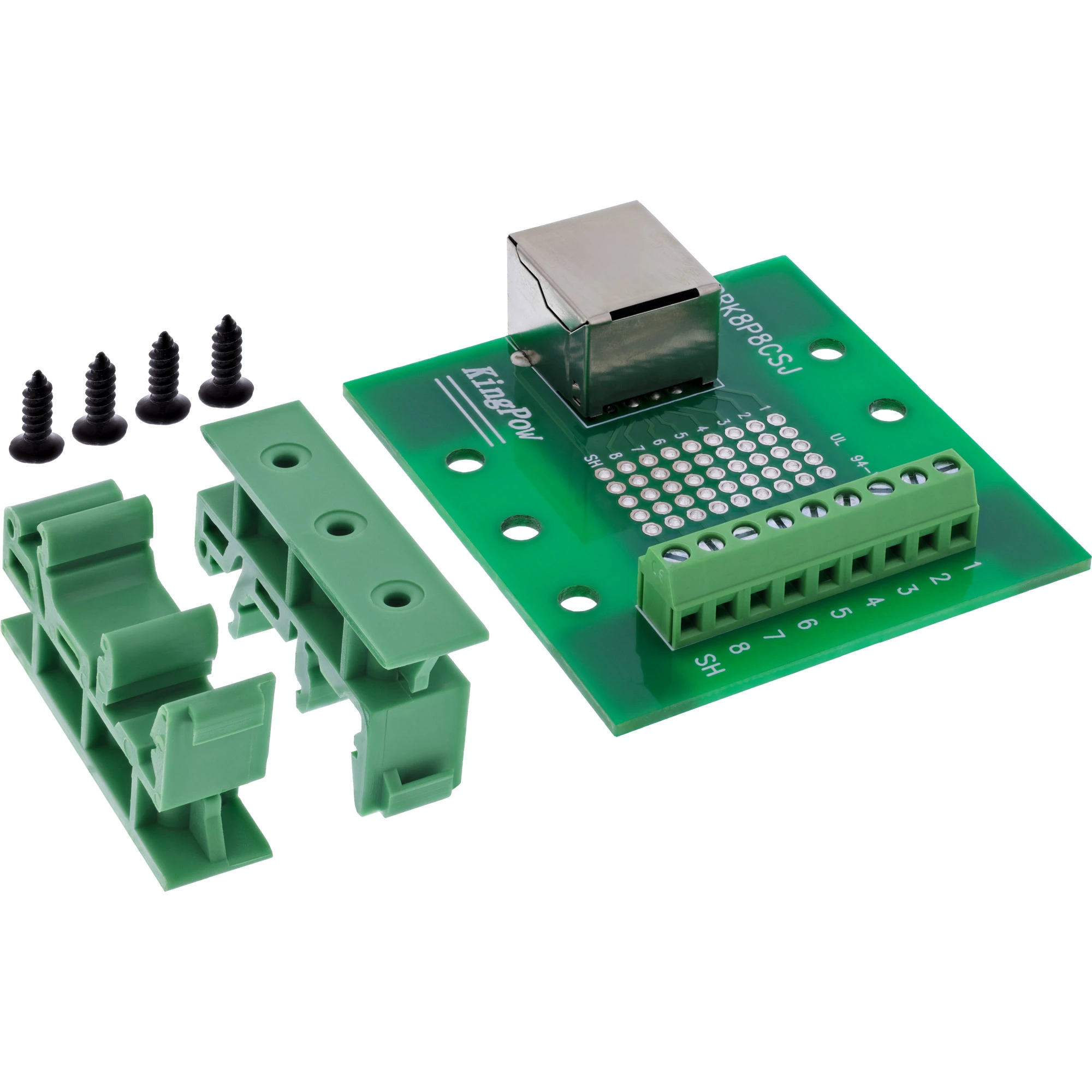

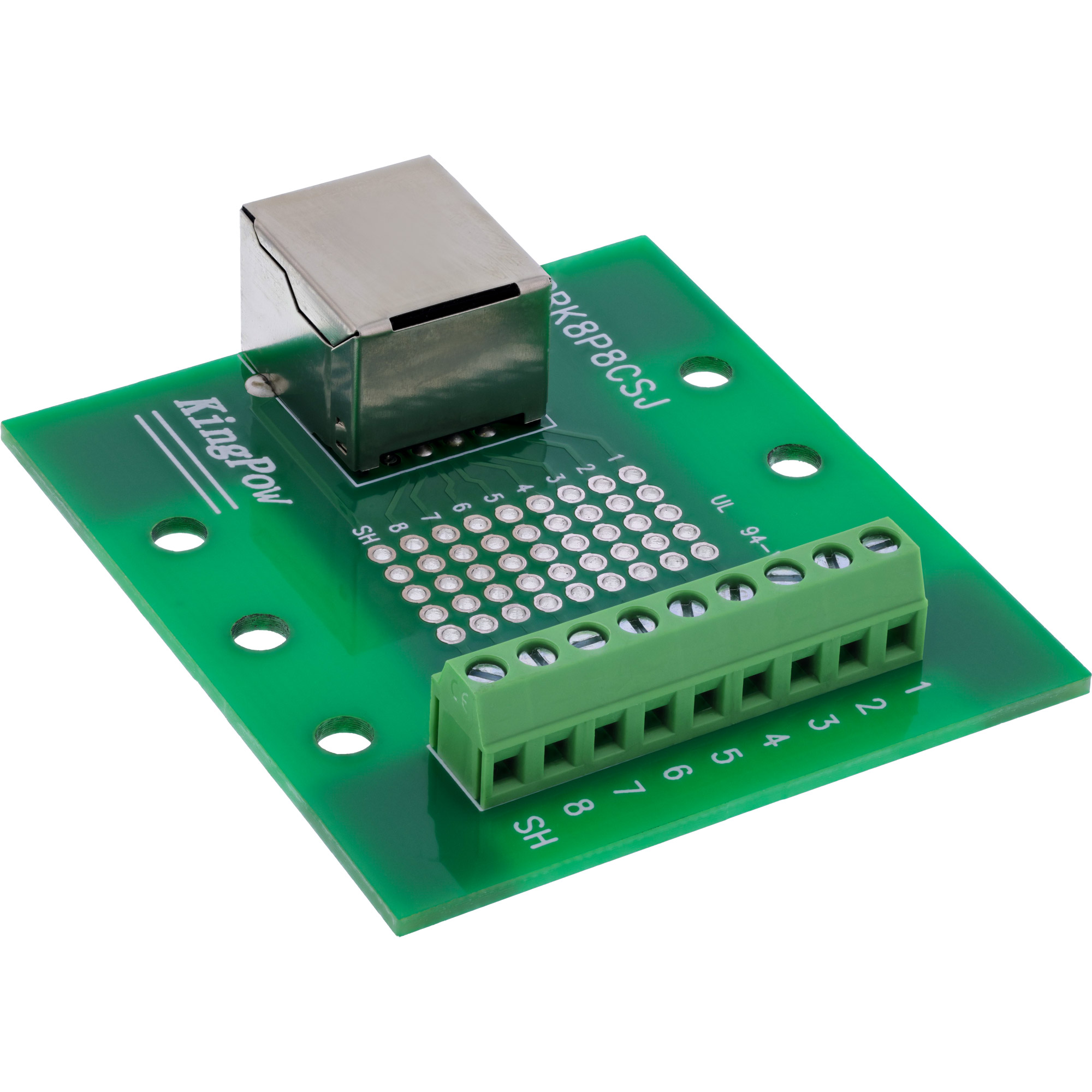

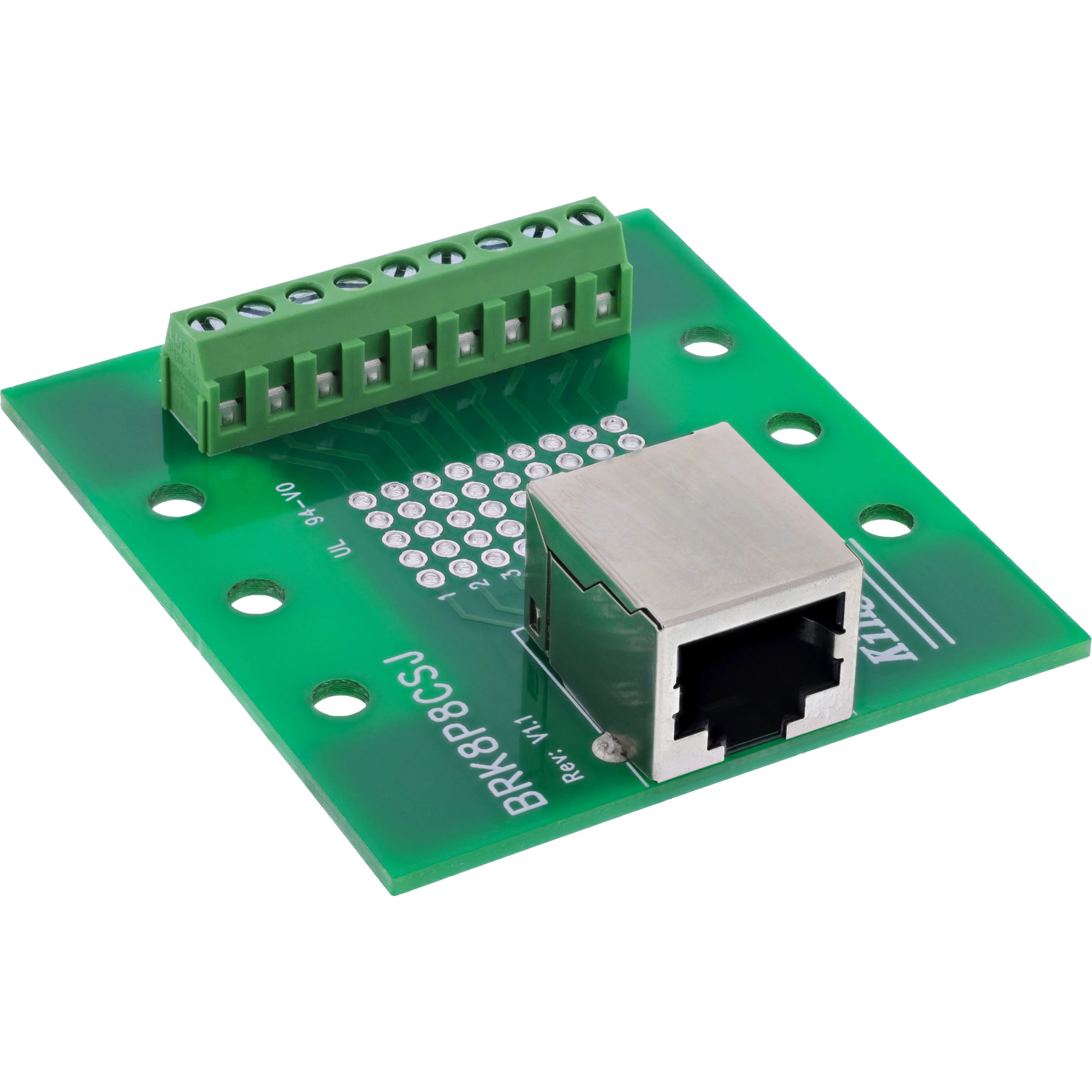

Listwa zaciskowa InLine® RJ45 z prostym gniazdem i boczną listwą śrubową umożliwia uporządkowane podłączenie sygnałów Ethernet w szafach sterowniczych, na stanowiskach testowych lub w laboratoriach. Trwale zamontowane gniazdo RJ45 (8P8C) jest bezpośrednio połączone z 9-pinową listwą śrubową – 8 przewodów plus ekran.

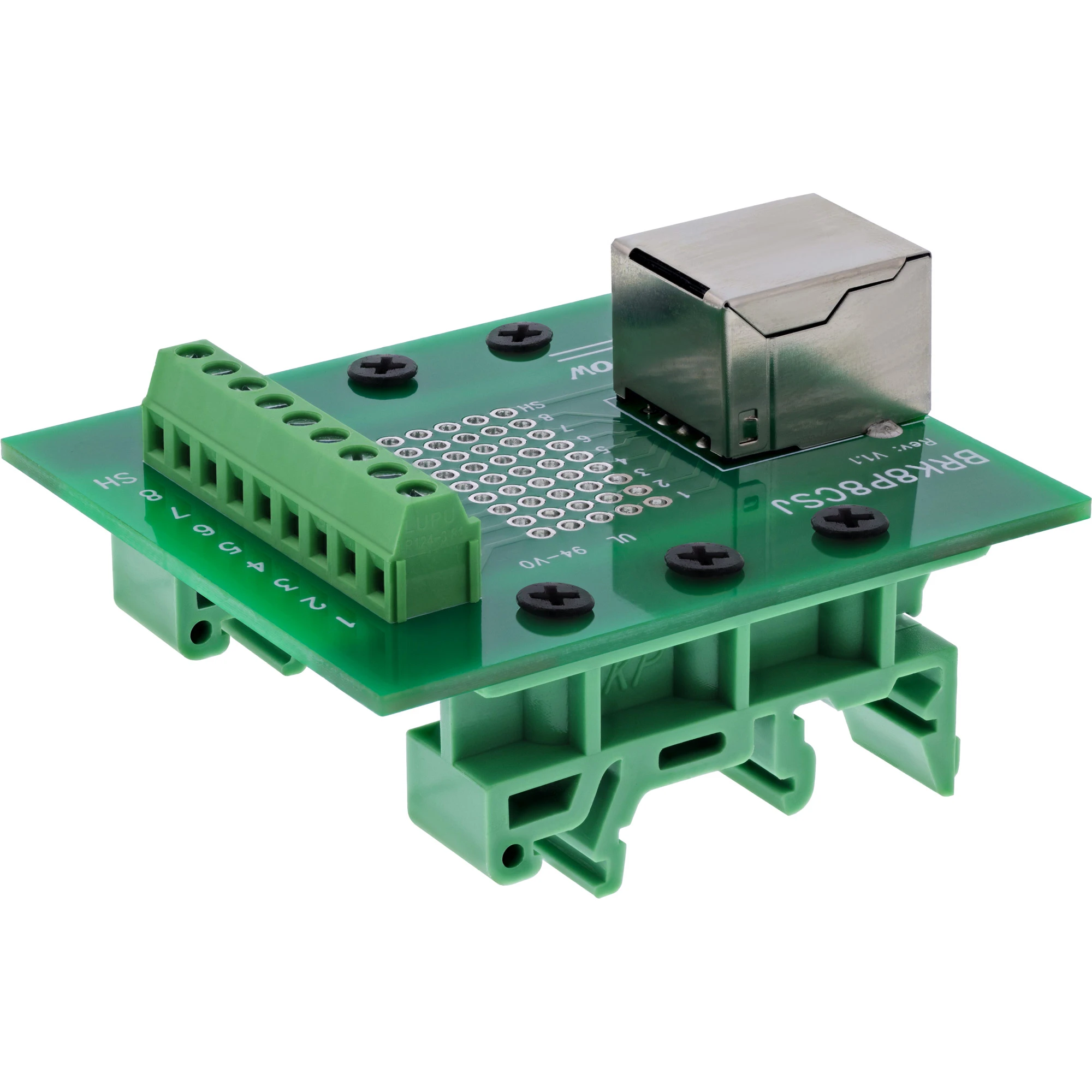

Listwa zaciskowa obsługuje przewody w zakresie 16–26 AWG i jest łatwa do okablowania za pomocą płaskiego śrubokręta ? 2,5 mm. Wstępnie zamontowany zacisk do szyny DIN pozwala na szybką i bezpieczną integrację modułu z szynami montażowymi. Solidna konstrukcja oraz sprawdzone zabezpieczenie przed zwarciem i nieprawidłowym okablowaniem sprawiają, że adapter idealnie nadaje się do zastosowań przemysłowych.

• Interfejs RJ45: Gniazdo 8P8C (wersja prosta)
• Listwa zaciskowa: 9 zacisków (8 sygnałów + ekran), rozstaw 5,0 mm, z płytką dociskową
• Zakres podłączeń: 16–26 AWG
• Obsługa: Za pomocą płaskiego śrubokręta ? 2,5 mm
• Prąd znamionowy: 1,0 A na pin
• Maks. Napięcie robocze: 100 V między dwoma sygnałami
• Rezystancja izolacji: ? 10 M? przy 300 V DC
• Temperatura pracy: od –20 °C do +70 °C
• Warstwa izolacyjna: Izolacja EVA od spodu
• Montaż: Przystosowany do szyny DIN typu top-hat
• Wymiary: ok. 60,45 × 53,6 × 43,0 mm (szer. × wys. × gł.)
