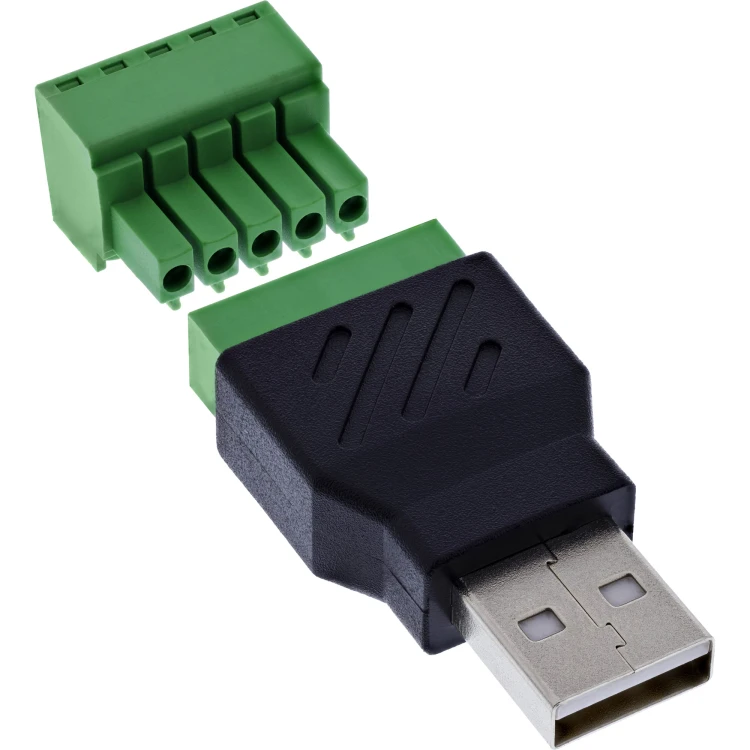

Wtyczka InLine® USB-A do listwy zaciskowej, 5-pinowa, bez kabla

• Oszczędność czasu podczas instalacji: Szybkie okablowanie za pomocą zacisków śrubowych dla przewodów 16–26 AWG – przy użyciu płaskiego śrubokręta ? 2,5 mm.
• Przejrzysty przypisanie zacisków i pewny kontakt: 5-pinowe zaciski z płytką dociskową, wyraźnie oznaczone 1: –, 2: D+, 3: D–, 4: +, 5: S (ekran) – idealne do serwisowania, testowania i prototypowania.
• Wszechstronne zastosowanie przemysłowe: Do szybkiego podłączania sygnałów USB 2.0 w konfiguracjach testowych, laboratoriach, podczas uruchamiania lub diagnostyki – bez konieczności lutowania.
• Kompaktowa konstrukcja: Całkowita długość wynosi jedynie ok. 50 mm; można go również zintegrować z ciasnymi układami lub listwami adapterowymi, aby zaoszczędzić miejsce.
• Wysoka jakość sygnału: Rezystancja izolacji ? 10 M? przy 300 V DC oraz prąd znamionowy 0,7 A na pin zapewniają niezawodną transmisję sygnału – nawet przy ciągłym obciążeniu i w środowiskach przemysłowych.

Adapter listwy zaciskowej InLine® USB?A stanowi praktyczne rozwiązanie do przesyłania sygnałów USB?2.0 do 5?pinowej listwy zaciskowej bez lutowania lub połączeń kablowych. Typowe zastosowania można znaleźć w obszarach serwisu, układów testowych, rozwoju lub prototypowania.

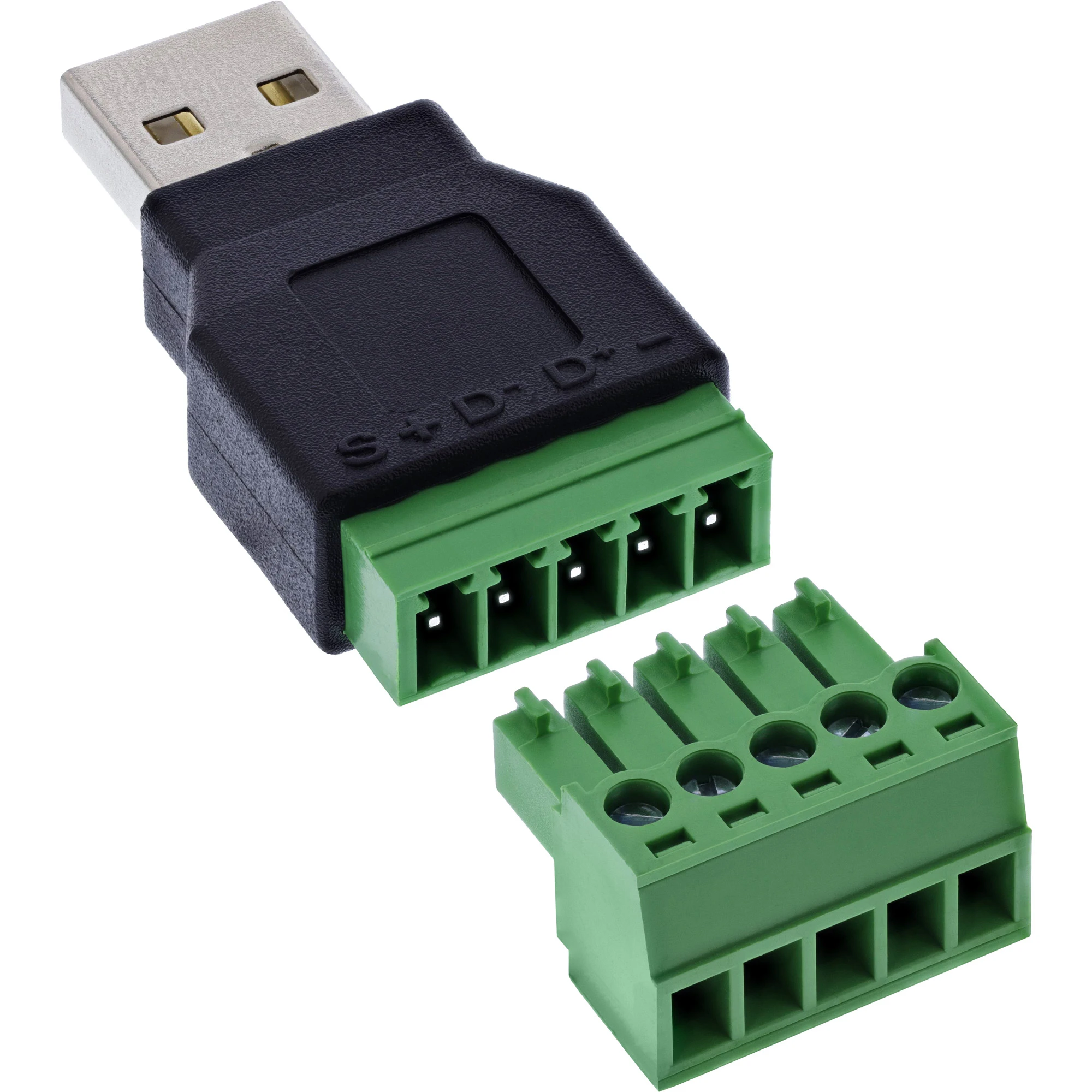

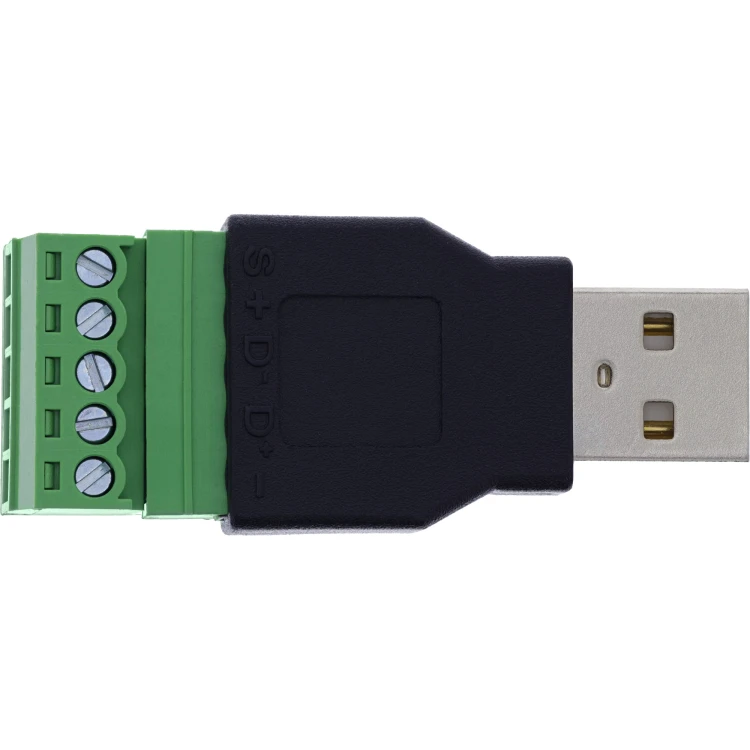

Złącze USB?A o standardowym rozmiarze jest bezpośrednio połączone z 5?pinową listwą zaciskową śrubową. Przejrzyste oznaczenie zacisków – 1: masa (–), 2: D+, 3: D–, 4: napięcie (+), 5: ekran (S) – umożliwia łatwe i niezawodne przypisanie sygnałów. Złącza zaciskowe o rozstawie 5,0 mm obsługują pojedyncze przewody w zakresie 16–26 AWG.

Okablowanie wykonuje się za pomocą śrubokręta płaskiego. Dzięki kompaktowej obudowie adapter zajmuje wyjątkowo mało miejsca – np. w sprzęcie testowym, mobilnych stacjach pomiarowych lub w laboratoriach.

• Interfejs USB: USB?A 2.0, wtyczka
• Liczba pinów / przypisanie: 5 zacisków / 1: – / 2: D+ / 3: D– / 4: + / 5: S
• Technologia połączeń: Zacisk śrubowy z płytką dociskową, rozstaw 5,0 mm
• Zakres połączeń: 16–26 AWG
• Uruchamianie: Za pomocą śrubokręta płaskiego ? 2,5 mm
• Prąd znamionowy: 0,7 A na pin
• Napięcie robocze USB (VBUS): 5 V DC
• Napięcie próbne (rezystancja izolacji): 300 V AC / 1 minuta
• Rezystancja izolacji: ? 10 M? przy 300 V DC
• Temperatura pracy: –20 °C do +105 °C
• Warstwa izolacyjna: Izolacja EVA od spodu
• Wymiary: ok. 50 × 21,2 × 18,4 mm (dł. × szer. × wys.)
