Wtyczka InLine® USB-B do listwy zaciskowej, 5-pinowa, z kablem

• Oszczędność czasu podczas instalacji: Szybkie okablowanie za pomocą zacisków śrubowych dla przewodów 16–26 AWG – przy użyciu płaskiego śrubokręta ? 2,5 mm.
• Zintegrowany kabel USB zapewniający elastyczne zastosowania: Kabel połączeniowy o długości 1 metra z wtyczką USB-B umożliwia bezpośrednie podłączenie do urządzeń – bez konieczności stosowania oddzielnych akcesoriów lub lutowania.
• Przejrzysty przypisanie zacisków i pewny kontakt: 5-pinowe zaciski z płytką dociskową, wyraźnie oznaczone 1: –, 2: D+, 3: D–, 4: +, 5: S (ekran) – idealne do serwisowania, testowania i prototypowania.
• Wszechstronne zastosowanie w przemyśle: Do szybkiego podłączania sygnałów USB 2.0 w konfiguracjach testowych, laboratoriach, podczas uruchamiania lub diagnostyki – bez lutowania.
• Wysoka jakość sygnału: Rezystancja izolacji ? 10 M? przy 300 V DC i prąd znamionowy 0,7 A na pin zapewniają niezawodną transmisję sygnału – nawet przy ciągłym obciążeniu i w środowiskach przemysłowych.

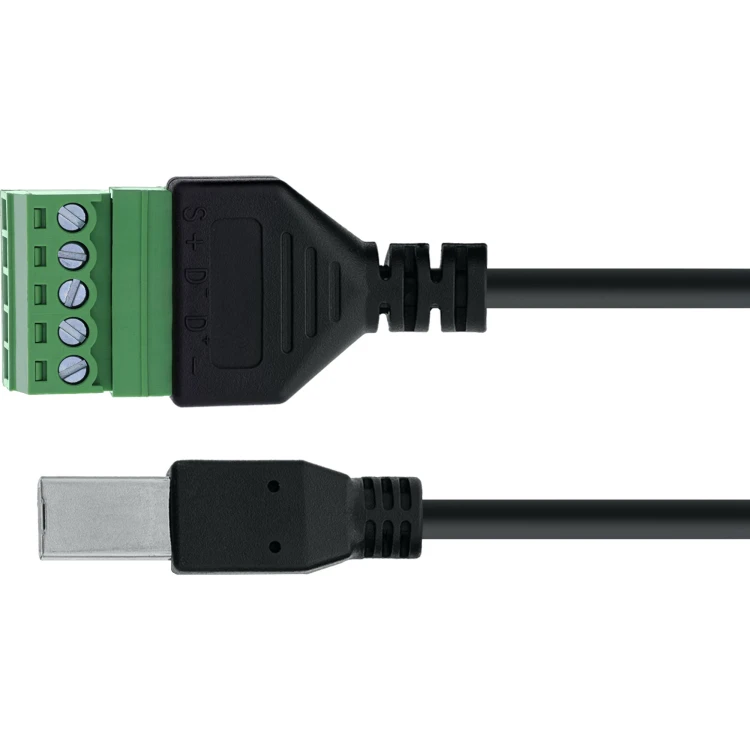

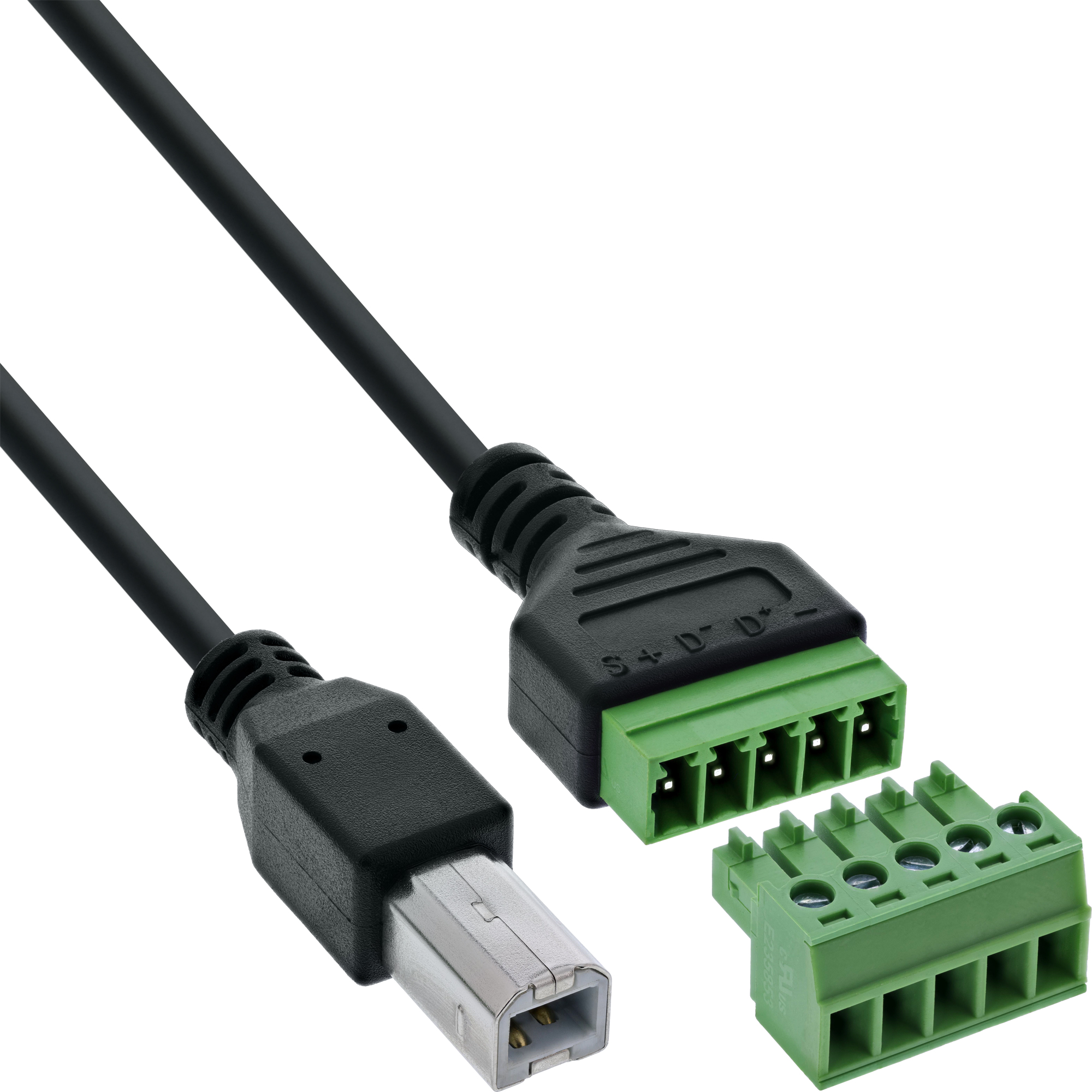

Adapter listwy zaciskowej InLine® USB?B 2.0 z wtyczką i trwale zintegrowanym kablem połączeniowym łączy stabilne połączenie USB z elastycznością otwartego okablowania sygnałowego. Wtyczka USB?B jest bezpośrednio podłączona do 5-pinowej listwy zaciskowej – idealnej do stanowisk testowych, urządzeń diagnostycznych lub systemów przemysłowych.

Zaciski śrubowe są wyraźnie oznaczone (1: masa, 2: D+, 3: D–, 4: napięcie, 5: ekran) i obsługują przewody w zakresie 16–26 AWG. Okablowanie przy użyciu narzędzi wykonuje się za pomocą płaskiego śrubokręta ? 2,5 mm.

Kabel USB o długości ok. 1 m pozwala zaoszczędzić czas potrzebny na okablowanie i umożliwia natychmiastowe użycie – np. w mobilnych stacjach testowych lub laboratoriach rozwojowych. Warstwa izolacyjna z EVA na spodzie zapewnia dodatkową ochronę podczas montażu na powierzchniach przewodzących.

• Interfejs USB: USB?B 2.0, wtyczka
• Długość kabla: ok. 1 m (PVC, na stałe zintegrowany)
• Liczba pinów / przypisanie: 5 zacisków / 1: – / 2: D+ / 3: D– / 4: + / 5: S
• Technologia połączeń: Zacisk śrubowy z płytką dociskową, siatka 5,0 mm
• Zakres połączeń: 16–26 AWG
• Uruchamianie: Za pomocą śrubokręta płaskiego ? 2,5 mm
• Prąd znamionowy: 0,7 A na pin
• Napięcie robocze USB (VBUS): 5 V DC
• Napięcie próbne (rezystancja izolacji): 300 V AC / 1 minuta
• Rezystancja izolacji: ? 10 M? przy 300 V DC
• Temperatura pracy: –20 °C do +105 °C
• Warstwa izolacyjna: Izolacja EVA od spodu
• Wymiary: Listwa zaciskowa ok. 50 × 21,2 × 18,4 mm (dł. × szer. × wys.)
