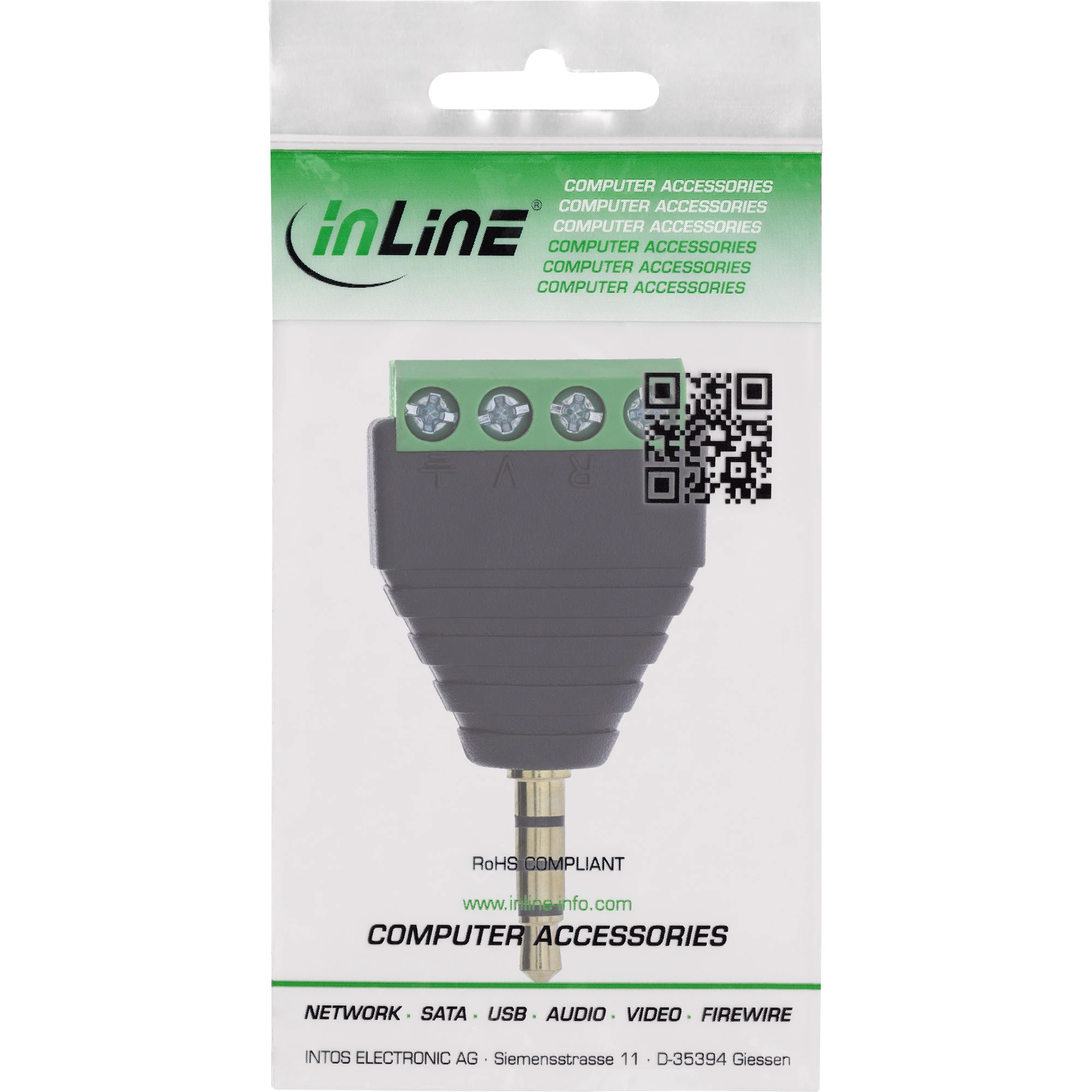

Wtyk InLine® 3,5 mm 4-pinowy do listwy zaciskowej, stereo/mikrofon, czarny

• Oszczędność czasu podczas instalacji: Szybkie okablowanie za pomocą zacisków śrubowych dla przewodów 18–26 AWG – przy użyciu płaskiego śrubokręta ? 2,5 mm.
• Precyzyjne połączenie sygnałów audio/mikrofonowych: 4-pinowe gniazdo 3,5 mm z przypisanym listwą zaciskową (L, R, V, +) – idealne do kabli audio, słuchawkowych lub sterujących w środowiskach prototypowania i testowania.
• Boczna listwa zaciskowa zapewniająca oszczędność miejsca: Kompaktowe rozwiązanie połączeniowe z przylegającą listwą zaciskową – idealne do wąskich paneli adapterowych lub ograniczonych przestrzennie środowisk testowych.
• Wszechstronne zastosowania przemysłowe: Do przetwarzania sygnałów, inżynierii sterowania, interfejsów multimedialnych lub laboratoriów rozwojowych z integracją analogowego audio.
• Wysoka jakość sygnału: Rezystancja izolacji ? 10 M? przy 300 V DC i prądzie znamionowym do 1 A – solidna konstrukcja i przydatność do pracy ciągłej w warunkach przemysłowych.

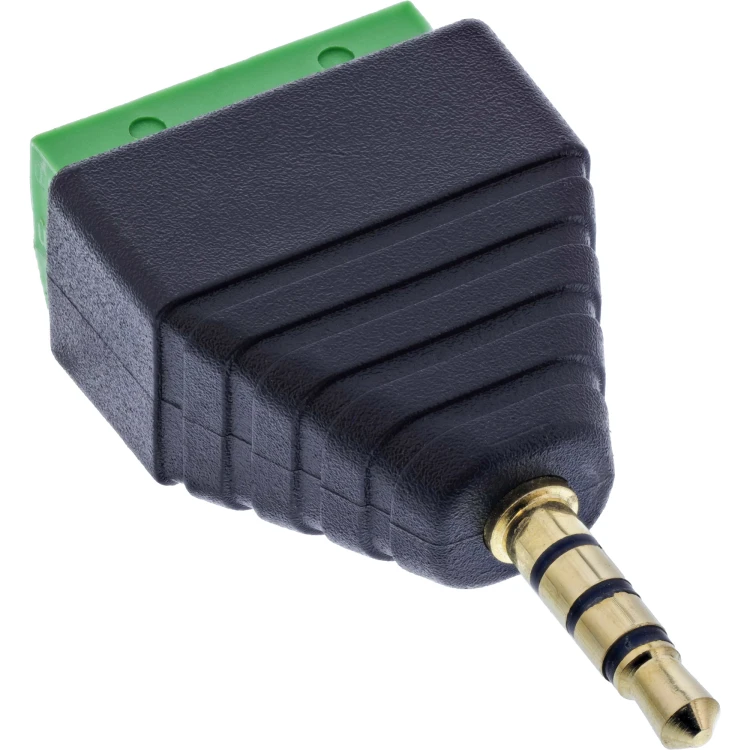

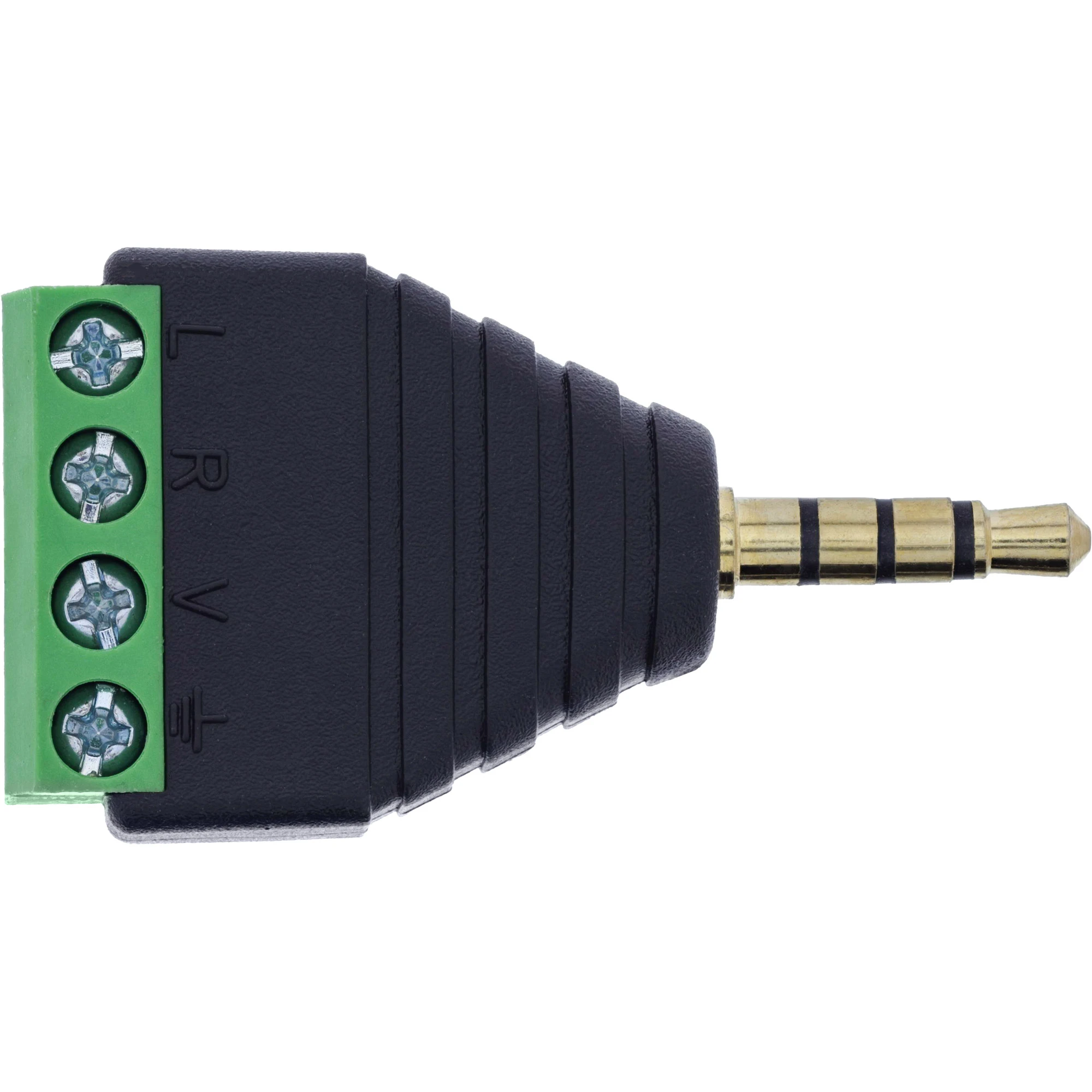

Adapter InLine® z wtykiem jack 3,5 mm (4-pin) do listwy zaciskowej umożliwia łatwe okablowanie analogowych sygnałów audio i mikrofonowych bez lutowania. Wtyk jack 3,5 mm (TRRS) jest bezpośrednio podłączony do 4-pinowej listwy zaciskowej. Połączenia są wyraźnie oznaczone: L (lewy), R (prawy), V (mikrofon/napięcie), + (wspólna masa lub ekranowanie) – idealne do rozdzielania sygnału w zastosowaniach z zestawami słuchawkowymi lub wtykami combo.

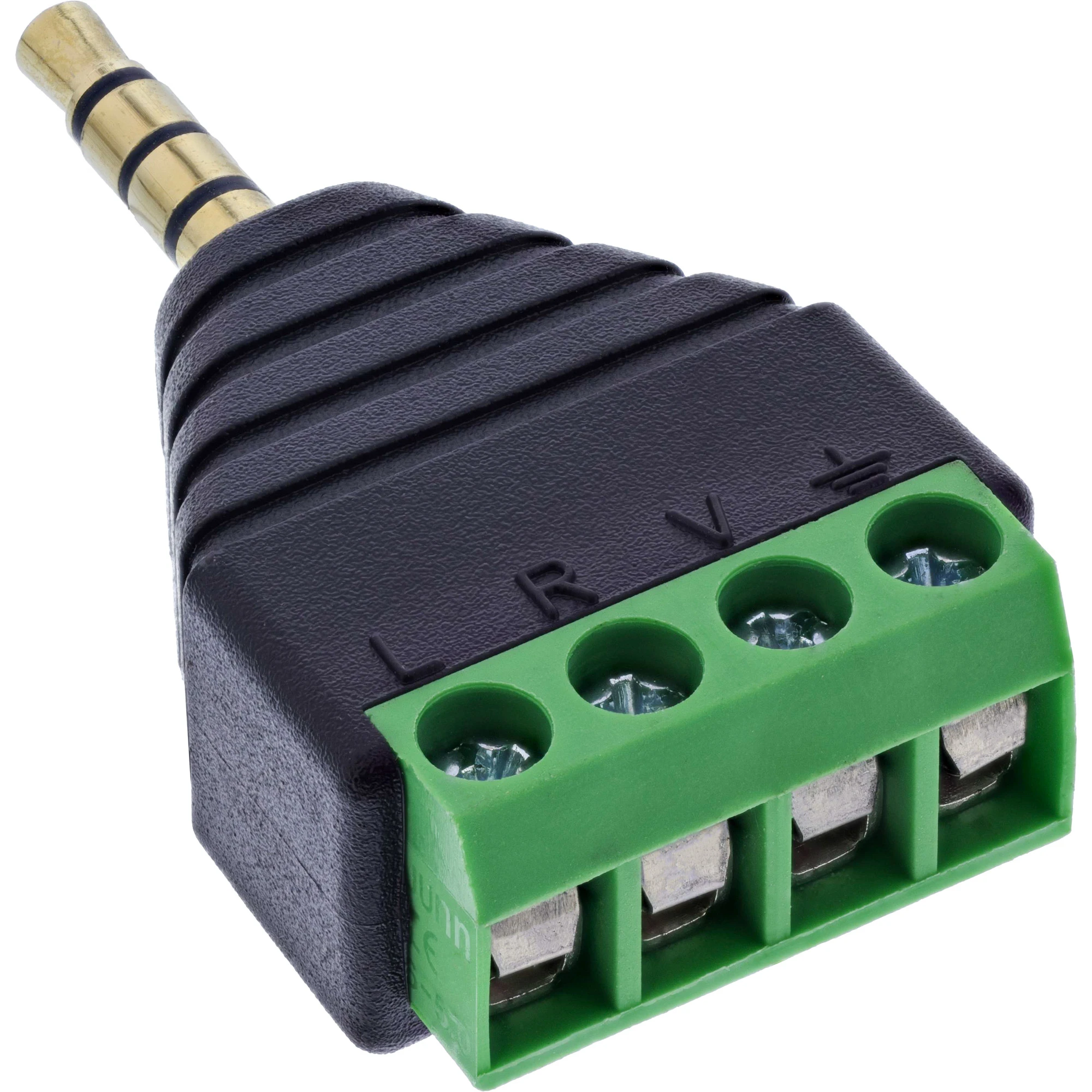

Zaciski śrubowe o rozstawie 5,0 mm obsługują przewody w zakresie 18–26 AWG. Okablowanie odbywa się przy użyciu płaskiego śrubokręta o szerokości ostrza ? 2,5 mm. Kompaktowa konstrukcja pozwala na stosowanie w ograniczonych przestrzeniach montażowych, np. w konfiguracjach testowych, laboratoriach rozwojowych lub interfejsach audio. Warstwa izolacyjna z EVA zapewnia ochronę podczas montażu na powierzchniach przewodzących.

• Połączenie gniazdowe: wtyk TRRS 3,5 mm (4-pinowy, L/R/mikrofon/masa)
• Liczba biegunów / przypisanie zacisków: 4 zaciski / L, R, V, +
• Technologia połączeń: Zacisk śrubowy z płytką dociskową, rozstaw 5,0 mm
• Zakres połączeń: 18–26 AWG
• Obsługa: Za pomocą śrubokręta płaskiego ? 2,5 mm
• Prąd znamionowy: 1,0 A na pin
• Maks. napięcie robocze: 100 V między dwoma sygnałami
• Rezystancja izolacji: ? 10 M? przy 300 V DC
• Maks. Rezystancja przewodu: 5 omów
• Temperatura pracy: od –10 °C do +70 °C
• Warstwa izolacyjna: Izolacja EVA od spodu
