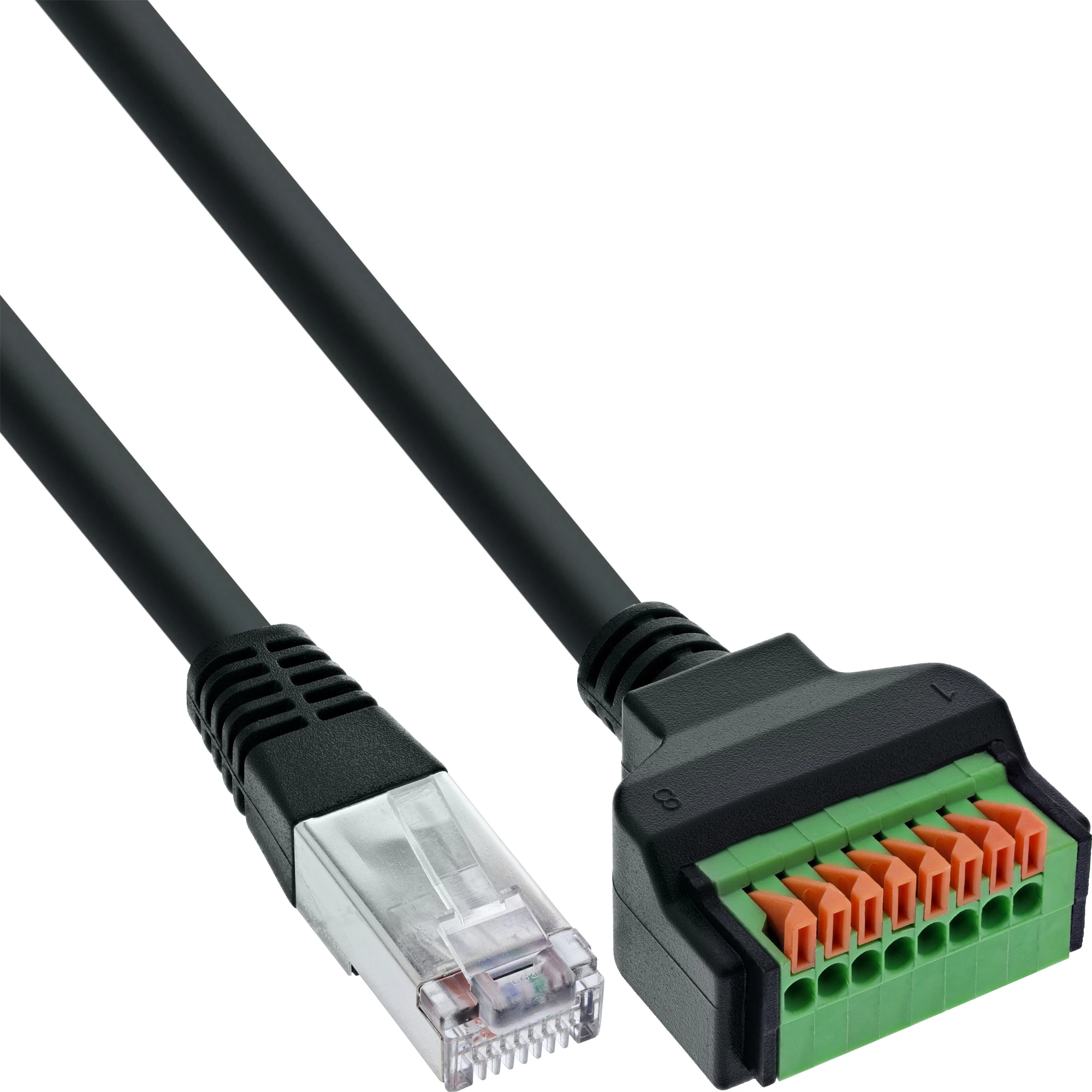

Wtyk InLine® RJ45 do zacisku wtykowego, 8-pinowy, Cat.5e, kabel 15 cm

• Zacisk wtykowy do szybkiego podłączania przewodów: Pojedyncze przewody (18–26 AWG) można szybko podłączyć — do ich odłączenia wystarczy płaski śrubokręt o szerokości ? 2,5 mm.
• Wtyczka RJ45 Cat.5e ze stałym kablem przyłączeniowym o długości 15 cm: Ekranowana wtyczka RJ45 (8P8C) z trwale zintegrowanym, elastycznym kablem Cat.5e do bezpośredniego podłączenia do komponentów sieciowych – idealna do ograniczonych przestrzeni.
• Oszczędzające miejsce rozwiązanie kablowe do elastycznej integracji: Krótki, elastyczny kabel oddziela złącze od zacisku – ułatwiając prowadzenie przewodów w płaskich obudowach, szafach lub gęsto wypełnionych konfiguracjach testowych.
• Wszechstronne zastosowanie przemysłowe: Do tymczasowych połączeń sieciowych, diagnostyki, techniki sterowania, systemów wbudowanych i prototypowania – szczególnie nadaje się do częstych zmian okablowania.
• Wysoka jakość sygnału: Rezystancja izolacji ? 10 M? przy 300 V DC i prąd znamionowy 1,0 A na pin zapewniają niezawodną transmisję sygnału – nawet w ciągłej eksploatacji przemysłowej.

Adapter listwy zaciskowej InLine® RJ45 z trwale zintegrowanym kablem o długości 15 cm i 8-pinowym zaciskiem wtykowym łączy sygnały strukturalnej sieci Ethernet (Cat.5e) z otwartymi końcówkami przewodów – bez lutowania i śrub. Ekranowane złącze RJ45 (8P8C) jest połączone bezpośrednio z zaciskiem wtykowym za pomocą wytrzymałego kabla.

Technologia wtykowa umożliwia bez narzędziowe podłączanie przewodów w zakresie 18–26 AWG. W razie potrzeby połączenie można poluzować za pomocą przycisków oznaczonych kolorami za pomocą śrubokręta płaskiego ? 2,5 mm – idealne rozwiązanie do częstego przepinania w środowiskach testowych lub prototypowych.

Dzięki długości kabla wynoszącej ok. 15 cm i średnicy zewnętrznej ok. 6 mm (ekranowany kabel okrągły) adapter idealnie nadaje się do kompaktowych instalacji w sprzęcie testowym, szafach sterowniczych lub mobilnych systemach testowych. Jego ekranowana konstrukcja i sprawdzona jakość (test zwarciowy i test okablowania) sprawiają, że jest to solidne rozwiązanie dla sieci przemysłowych i zastosowań wbudowanych.

• Interfejs RJ45: Złącze Cat.5e, 8P8C (ekranowane)
• Długość kabla: 15 cm (Cat.5e, ekranowany, 4×2 żyły, 24 AWG, elastyczny)
• System zacisków: Zacisk wciskowy (technologia siły sprężynowej)
• Liczba biegunów: 8 sygnałów (połączonych 1:1)
• Zakres podłączeń: 18–26 AWG (przewód lity lub skręcony z tuleją)
• Obsługa: Zwolnienie za pomocą płaskiego śrubokręta ? 2,5 mm
• Prąd znamionowy: 1,0 A na pin
• Maks. napięcie robocze: 100 V między dwoma sygnałami
• Rezystancja izolacji: ? 10 M? przy 300 V DC
• Temperatura pracy: od –10 °C do +70 °C
• Warstwa izolacyjna: Izolacja EVA od spodu
• Wymiary bez kabla: ok. 43 × 33 × 20 mm (dł. × szer. × wys.)
