Wtyk jack InLine® 6,35 mm do listwy zaciskowej, stereo, 3-pinowy

• Oszczędność czasu podczas montażu: Szybkie podłączanie za pomocą zacisków śrubowych dla przewodów o przekroju 18–26 AWG – przy użyciu płaskiego śrubokręta o szerokości ? 2,5 mm.
• Precyzyjne połączenie sygnałów audio: 3-stykowa wtyczka jack 6,35 mm (TRS) z wyraźnie oznaczonymi zaciskami (L, R, +) – idealna do profesjonalnych kabli audio lub sterujących w prototypowaniu, pomiarach lub inżynierii sterowania.
• Boczna listwa zaciskowa do montażu oszczędzającego miejsce: Sąsiadujące zaciski w siatce 5,0 mm umożliwiają kompaktową integrację – np. w rozdzielaczach audio, skrzynkach testowych lub konwerterach sygnałów.
• Wszechstronne zastosowanie w przemyśle: Do okablowania sygnałów analogowych w laboratoriach, modułach sterujących, interfejsach audio lub aplikacjach multimedialnych z interfejsami 6,35 mm.
• Wysoka jakość sygnału: Rezystancja izolacji ? 10 M? przy 300 V DC i prąd znamionowy do 1 A na pin zapewniają niezawodną transmisję sygnału – nawet w trybie ciągłej pracy.

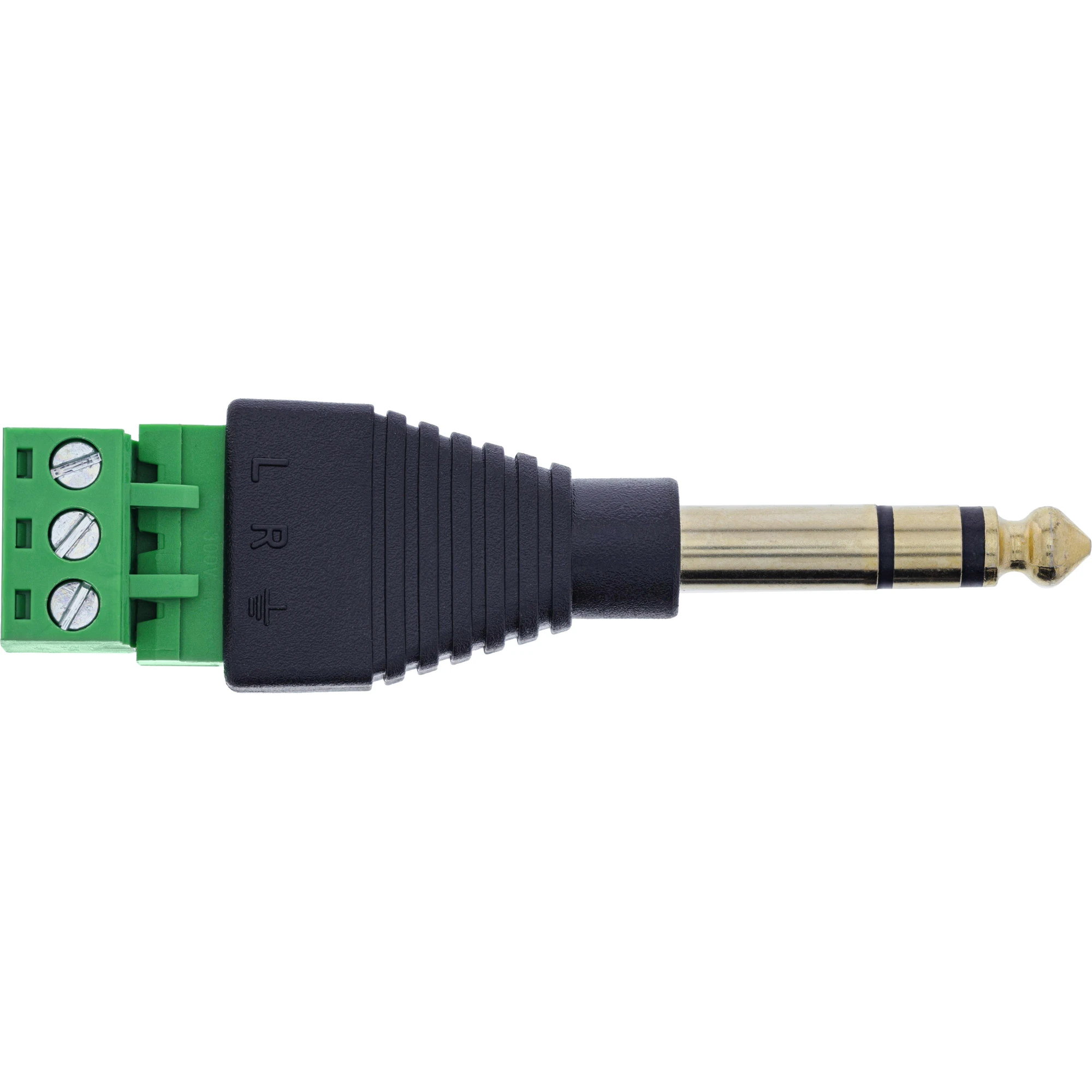

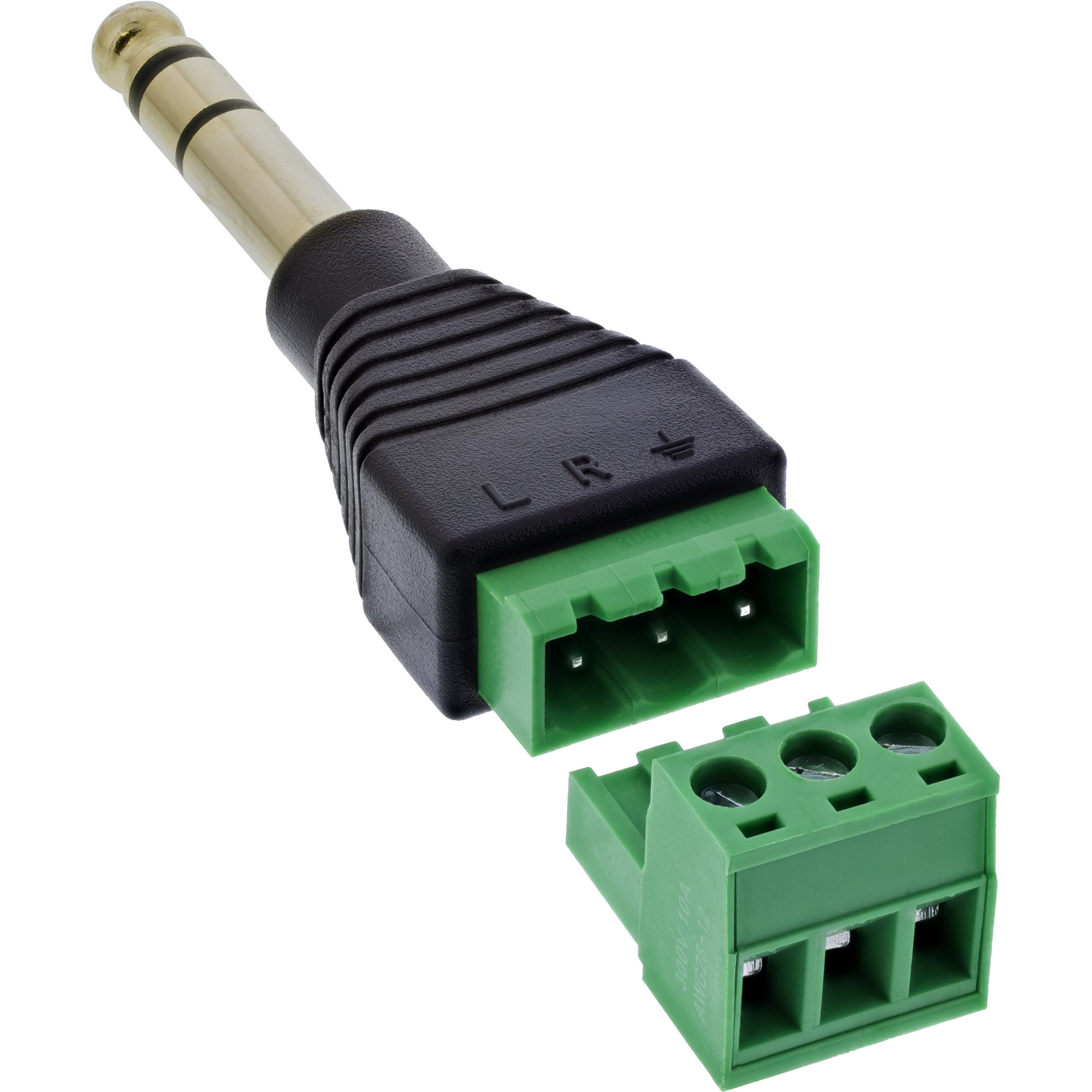

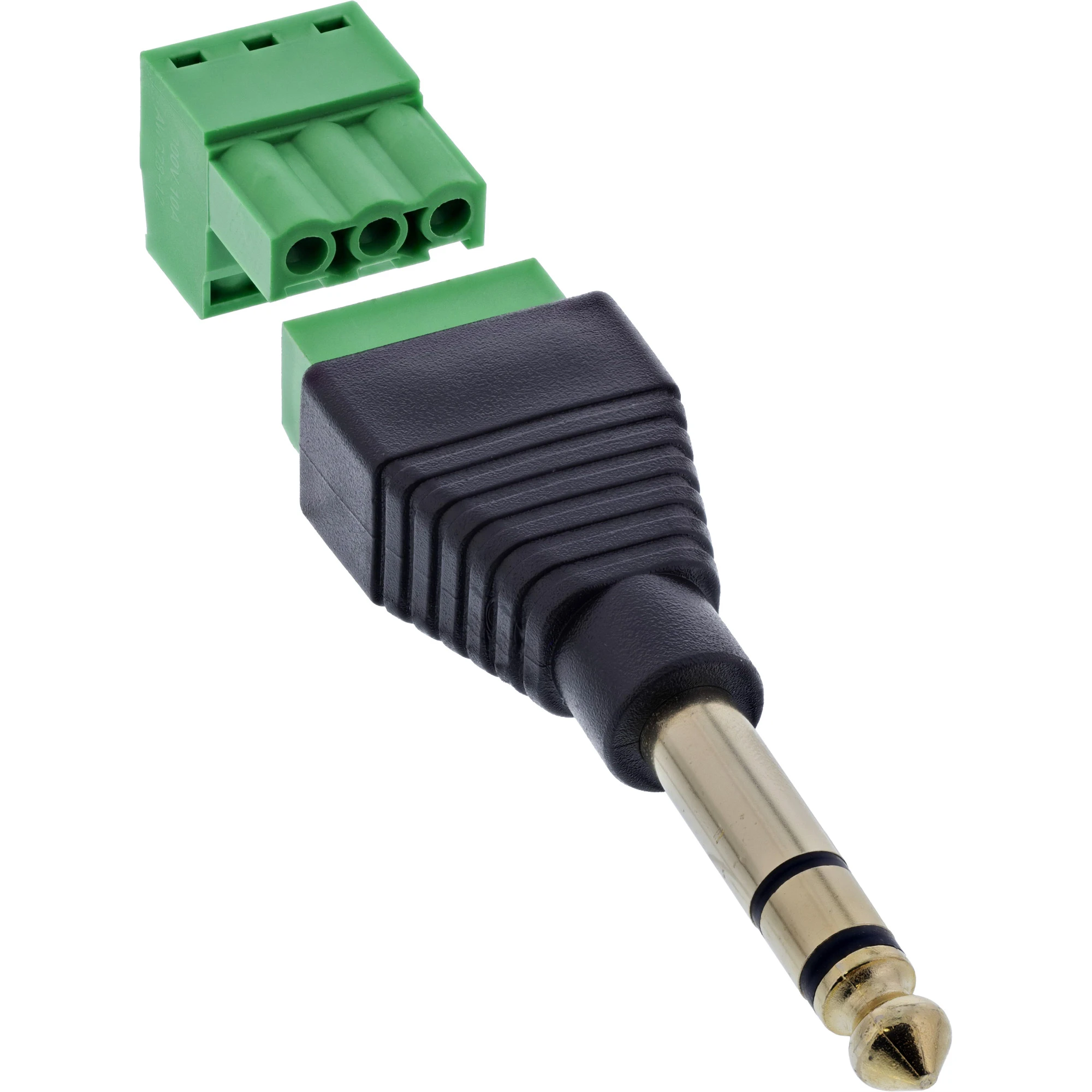

Wtyk InLine® 6,35 mm TRS (stereo, 3-pinowy) na listwie zaciskowej stanowi bezlutowe rozwiązanie do podłączania analogowych sygnałów audio – np. w liniach sterujących, zestawach testowych lub prototypach. Zaciski śrubowe z płytką dociskową są ustawione poprzecznie i umożliwiają szybkie okablowanie przy użyciu narzędzi w zakresie 18–26 AWG.

Przypisanie zacisków jest wyraźnie oznaczone: L (lewy), R (prawy), + (wspólna masa/ekranowanie). Kompaktowa konstrukcja nadaje się również do zastosowań o ograniczonej przestrzeni, takich jak systemy szafowe, rozdzielacze lub mobilne stanowiska testowe. Warstwa izolacyjna EVA na spodzie zapewnia ochronę w przypadku montażu na powierzchni przewodzącej.

• Złącze jack: wtyk jack TRS 6,35 mm (3-pinowy, stereo)
• Liczba biegunów / przypisanie zacisków: 3 zaciski / L, R, +
• Technologia połączeń: Zacisk śrubowy z płytką dociskową, rozstaw 5,0 mm
• Zakres połączeń: 18–26 AWG
• Obsługa: Za pomocą śrubokręta płaskiego ? 2,5 mm
• Prąd znamionowy: 1,0 A na pin
• Maks. napięcie robocze: 70 V między dwoma sygnałami
• Rezystancja izolacji: ? 10 M? przy 300 V DC
• Maks. Rezystancja przewodu: 5 omów
• Temperatura pracy: od –10 °C do +70 °C
• Warstwa izolacyjna: Izolacja EVA od spodu
